Prinċipju ta 'ħidma ta' relay termali u prekawzjonijiet ta 'għażla

Relays termalihuma membru kruċjali tal-familja relay, użati ta 'spiss fil-produzzjoni u li għandhom importanza sinifikanti.

Prinċipju ta 'Ħidma ta' Relays Termali

L-element tat-tisħin f'relay termali, li jiġġenera s-sħana, għandu jkun imqabbad f'serje maċ-ċirkwit tal-mutur. Dan jippermetti li r-relay termali jiskopri direttament kurrenti ta 'tagħbija żejda tal-mutur. L-element sensing ta 'relay termali huwa tipikament strixxa bimetallika. Strixxa bimetallika hija kompost ta 'żewġ folji tal-metall b'koeffiċjenti ta' espansjoni lineari differenti, ippressati mekkanikament flimkien. Is-saff bil-koeffiċjent ta 'espansjoni akbar jissejjaħ is-saff attiv, filwaqt li s-saff bil-koeffiċjent ta' espansjoni iżgħar jissejjaħ is-saff passiv. Meta msaħħna, l-istrixxa bimetallika tespandi b'mod lineari. Minħabba l-koeffiċjenti ta 'espansjoni lineari differenti taż-żewġ saffi tal-metall u l-kuntatt mill-qrib tagħhom, l-istrixxa bimetallika titgħawweġ lejn is-saff passiv. Il-forza mekkanika ġġenerata minn dan il-liwi tikkawża li l-kuntatti joperaw.

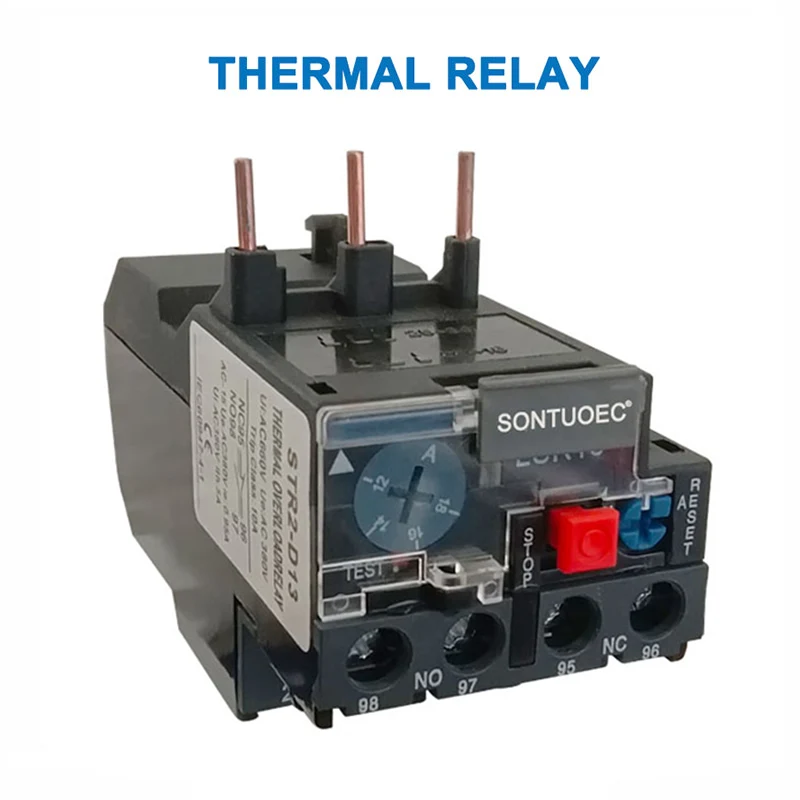

Dissezzjoni ta 'Thermal Relay

Arelay termalijikkonsisti f'element ta 'tisħin, strixxa bimetallika, kuntatti, u mekkaniżmu ta' trasmissjoni u aġġustament. L-element tat-tisħin huwa wajer tar-reżistenza b'reżistenza baxxa konness f'serje maċ-ċirkwit prinċipali tal-mutur protett. L-istrixxa bimetallika hija ffurmata billi tagħfas żewġ folji tal-metall b'koeffiċjenti ta 'espansjoni termali differenti flimkien. Meta l-mutur ikun mgħobbi żżejjed, il-kurrent li jgħaddi mill-element ta 'tisħin jaqbeż il-kurrent stabbilit, u jikkawża li l-istrixxa bimetallika titgħawweġ 'il fuq minħabba s-sħana, tissepara mill-pjanċa u tiftaħ il-kuntatt normalment magħluq. Peress li l-kuntatt normalment magħluq huwa konness maċ-ċirkwit tal-kontroll tal-mutur, il-ftuħ tiegħu jneħħi l-enerġija mill-coil tal-kuntattur konness, u b'hekk jiftaħ il-kuntatti ewlenin tal-kuntattur u jneħħi l-enerġija taċ-ċirkwit prinċipali tal-mutur, u b'hekk jipprovdi protezzjoni ta 'tagħbija żejda.

Funzjoni ta 'Thermal Relay

Huwa primarjament użat biex jipprovdi protezzjoni ta 'tagħbija żejda għal muturi asinkroniċi. Il-prinċipju operattiv tiegħu huwa li meta l-kurrent ta 'tagħbija żejda jgħaddi mill-element termali, l-istrixxa bimetallika tissaħħan u tgħawweġ, timbotta l-attwatur u tħaddem il-kuntatti, u b'hekk tiskonnettja ċ-ċirkwit tal-kontroll tal-mutur u tagħlaq il-mutur, u b'hekk tipprovdi protezzjoni ta' tagħbija żejda. Minħabba li t-trasferiment tas-sħana mill-istrixxa bimetallika matul il-proċess tal-liwi jieħu żmien twil, ir-relays termali ma jistgħux jintużaw għal protezzjoni ta 'ċirkwit qasir; jistgħu jintużaw biss bħala protezzjoni ta 'tagħbija żejda għal relays termali ta' protezzjoni ta 'tagħbija żejda.

Għan tar-relay termali

Relays termali are użat primarjament għall-protezzjoni ta ' tagħbija żejda taċ-ċirkwit.

 Il-prinċipju operattiv tagħhom huwa li meta kurrent ta 'tagħbija żejda jgħaddi minn element termali, l-istrixxa bimetallika tissaħħan u tgħawweġ, timbotta l-attwatur u tħaddem il-kuntatti, u b'hekk tiskonnettja ċ-ċirkwit u twaqqaf it-tagħbija, u b'hekk tipprovdi protezzjoni ta' tagħbija żejda. Minħabba li t-trasferiment tas-sħana mill-istrixxa bimetallika matul il-proċess tal-liwi tiegħu jieħu żmien twil, ir-relays termali ma jistgħux jintużaw għal protezzjoni ta 'ċirkwit qasir, iżda biss għal protezzjoni ta' tagħbija żejda.
