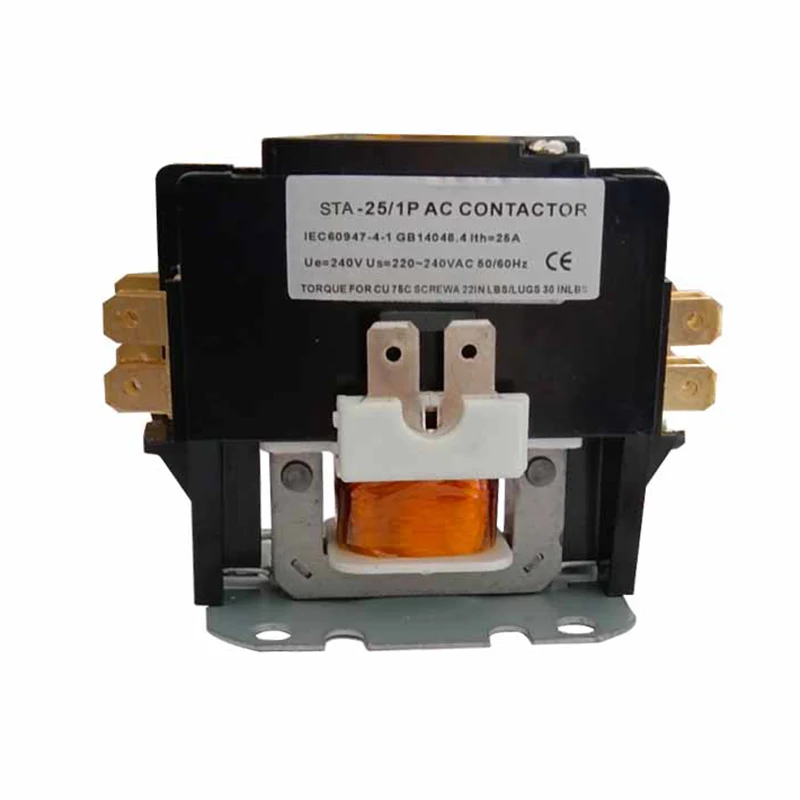

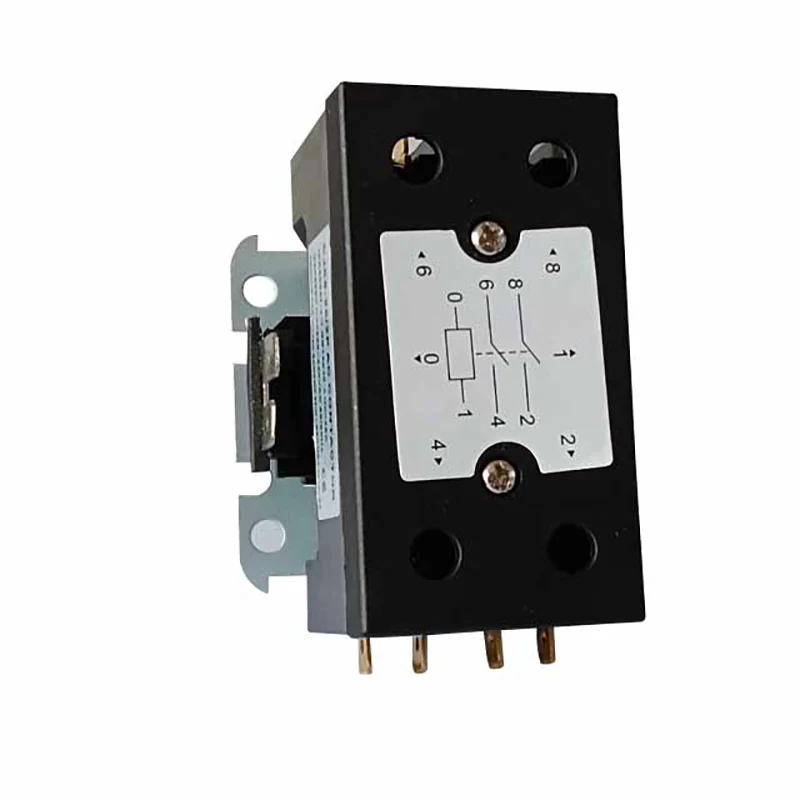

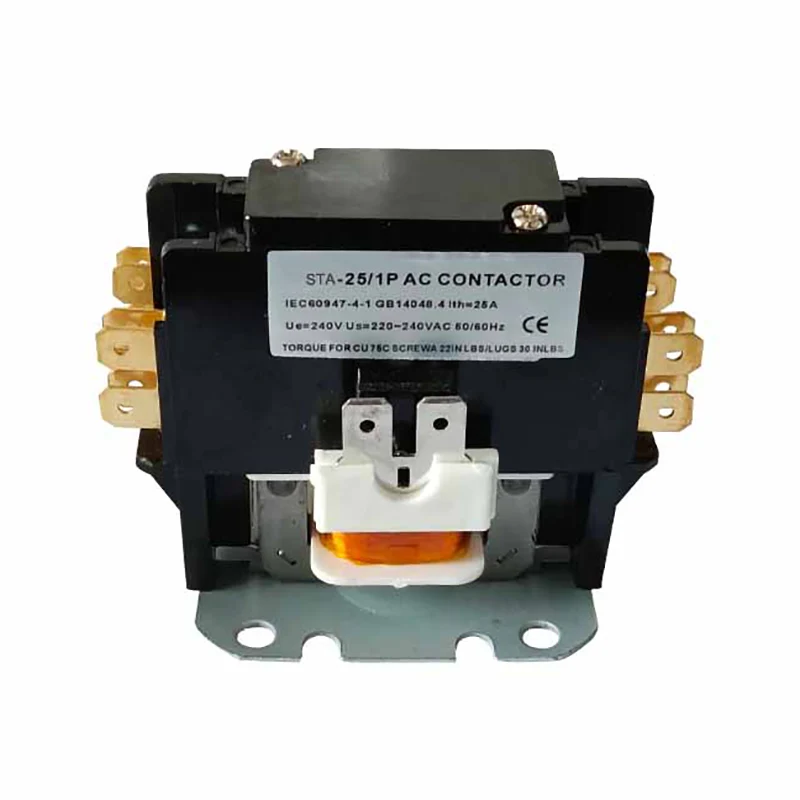

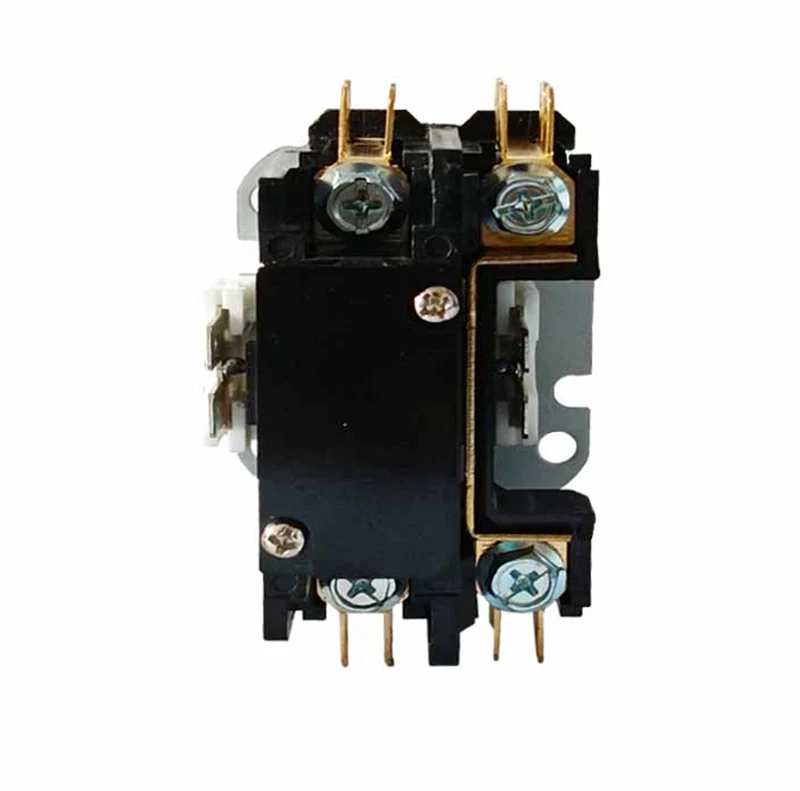

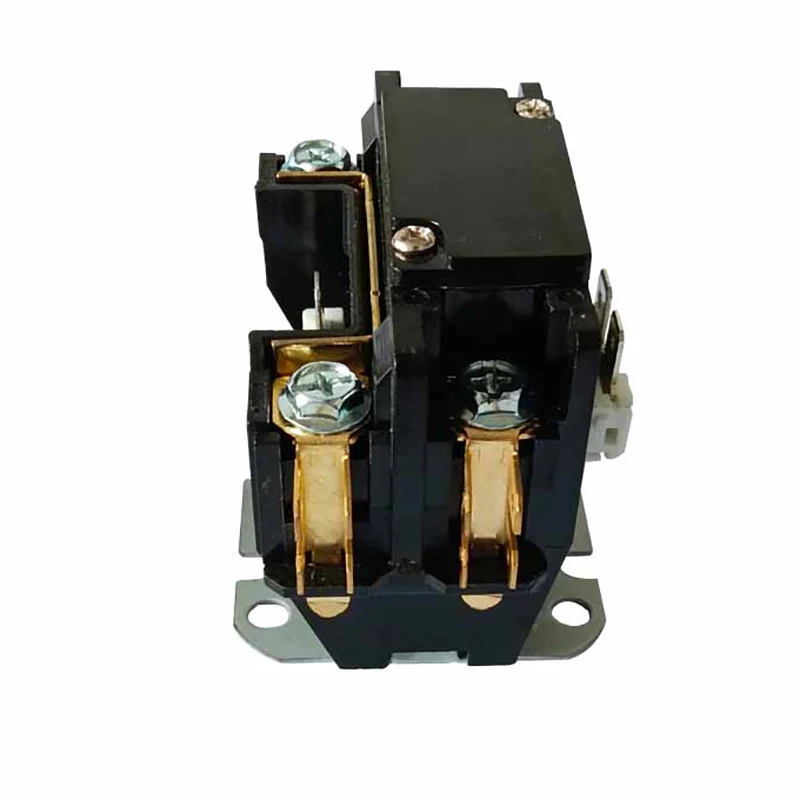

1.5p 25a Air AC Contactor Contactor
  • 1.5p 25a Air AC Contactor Contactor1.5p 25a Air AC Contactor Contactor
  • 1.5p 25a Air AC Contactor Contactor1.5p 25a Air AC Contactor Contactor
  • 1.5p 25a Air AC Contactor Contactor1.5p 25a Air AC Contactor Contactor
  • 1.5p 25a Air AC Contactor Contactor1.5p 25a Air AC Contactor Contactor
  • 1.5p 25a Air AC Contactor Contactor1.5p 25a Air AC Contactor Contactor

1.5p 25a Air AC Contactor Contactor

Il-kuntatturi tal-kondizzjonament tal-arja AC 25A Air Air huma definiti għal skopijiet AC huma ddisinjati għall-użu fi refriġerazzjoni, arja kondizzjonata, u sistema ta 'tisħin elettriku. Il-konnessjonijiet tal-enerġija jistgħu jsiru bi jew terminali bil-kamin b'konnessjonijiet malajr jew terminali tal-lug b'konnessjonijiet malajr Huma jikkonformaw ma 'IEC60947-4-1

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

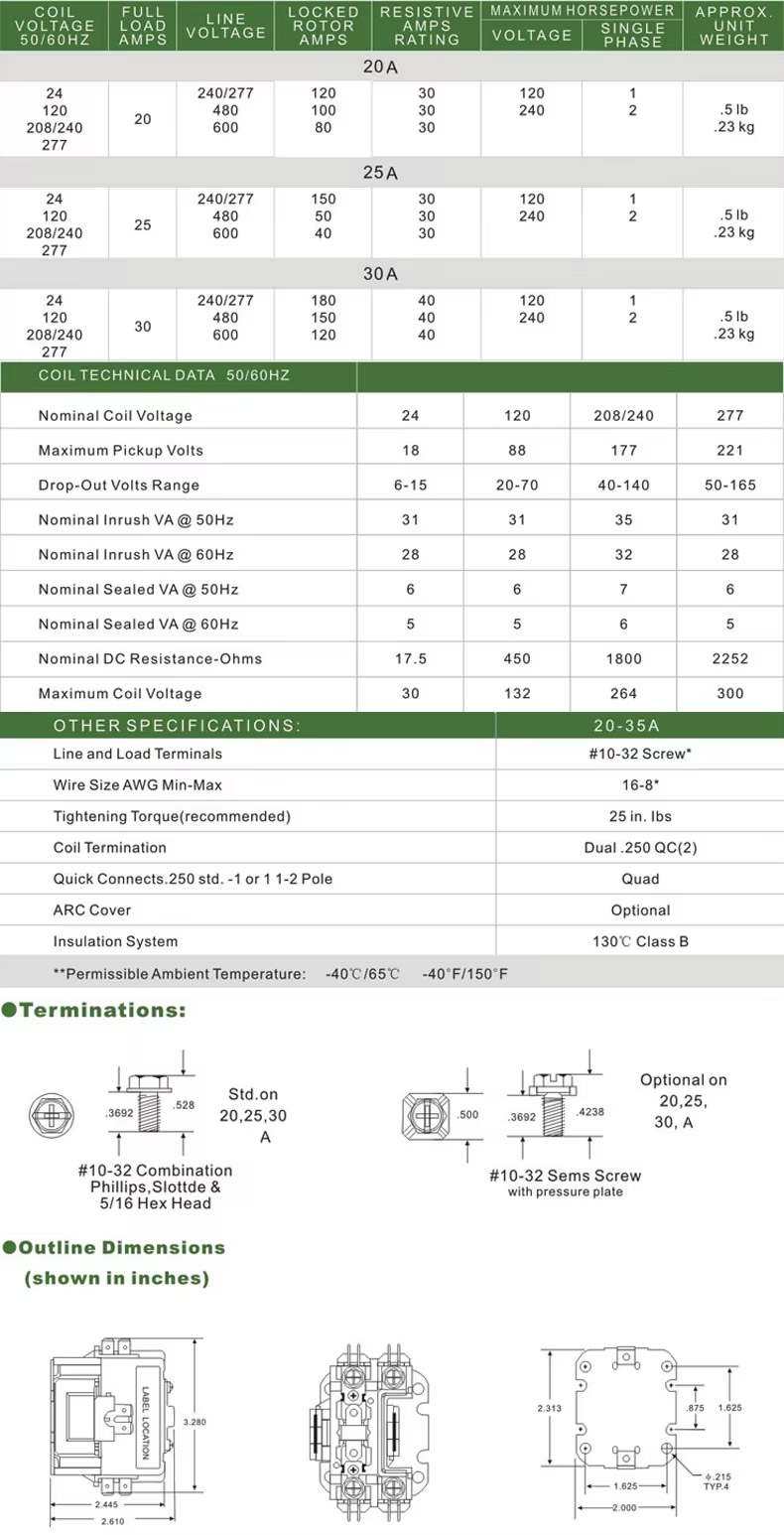

Mudell Nru Tagħbija sħiħa Amps reżistivi (a) Pol Nru. Vultaġġ tal-kolja ( V Vultaġġ tal-linja (V) Max HP -
Amps (a) 50 / 60Hz Vultaġġ (V) Wieħed Fażi Tlieta Fażi
CJX9-20 / 1 20 30 1 24 240/277 120 1.5 -
CJX9-20 / 1.5 1.5
CJX9-20 / 2 2
CJX9-20 / 3 3 120 480 240/270 3 7.5
CJX9-20 / 4 4 208/240 600 480/600 - 7.5
CJX9-25 / 1.5 25 35 1.5 24 240/277 120 2 -
CJX9-25 / 2 2
CJX9-25 / 3 3 120 480 240/270 5 7.5
CJX9-25 / 4 4 208/240 600 480/600 - 15/20
CJX9-30 / 1.5 30 40 1.5 24 240/277 120 2 -
CJX9-30 / 2 2 120 480 240/270 5 10
CJX9-30 / 3 3 208/240 600 480/600 - 15/20
CJX9-30 / 4 4
CJX9-40 / 2 40 50 2 24 240/277 120 3 -
CJX9-40 / 3 40 50 3 120 480 240/270 7.5 10
CJX9-40 / 4 40 50 4 208/240 600 480/600 - 15/20
CJX9-50 / 2 50 60 2 24 240/277 120 3 -
CJX9-50 / 3 50 60 3 120 480 240/270 10 15
CJX9-50 / 4 50 60 4 208/240 600 480/600 - 25/25
CJX9-60 / 2 60 70 2 24 240/277 120 5 -
CJX9-60 / 3 60 740 3 120 480 240/270 10 20
CJX9-60 / 4 60 70 4 208/240 600 480/600 - 30/30
CJX9-75 / 2 75 85 2 24 240/277 120 5 -
CJX9-75 / 3 75 85 3 120 480 240/270 15 25
CJX9-75 / 4 75 85 4 208/240 600 480/600 - 40/40
CJX9-90 / 2 90 100 2 24 240/277 120 7.5 -
CJX9-90 / 3 90 100 3 120 480 240/270 20 30
CJX9-90 / 4 90 100 4 208/240 600 480/600 - 50/50


Materjal iżolanti

Blokka ta 'kuntatt u trasportatur huma ta' kwalità għolja Reżina termosetting ta 'grad elettriku

Firxa tat-temperatura

-40 ° F sa 150 ° F; -5- + 40

Ħajja Mekkanika (mingħajr tagħbija)

Jikkonformaw mal-istandard tal-ispeċifikazzjonijiet UL u ARI

Ħajja elettrika

Jikkonformaw mal-ispeċifikazzjonijiet tal-UL u l-ARI  Standard

Piż (approssimattiv)

9.25 oz

Frekwenza tal-kolja

50 / 60Hz

Insulazzjoni tal-kolja

Klassi B (130ºC)

Terminazzjoni

Konnettur tal-pressjoni u doppju 1/4 q.c

Topera

85% tal-coltage tal-kolja nominali; 110% massimu sikur topera

Ċiklu tad-dazju

Kontinwu


Prinċipju ta 'Operazzjoni

Meta l-kolja tal-kuntatt tal-kondizzjonament tal-arja AC 1.5P 25A tkun enerġizzata, il-qalba tal-ħadid issir manjetika u tattira s-sistema ta 'kuntatt biex tagħlaq, u b'hekk tgħaqqad it-tagħbija elettrika mas-sors tal-enerġija. Meta l-kolja tiġi enerġizzata, il-qalba tal-ħadid titlef il-manjetiżmu tagħha u s-sistema ta 'kuntatt tkun separata minn molla, u b'hekk tiskonnettja t-tagħbija mis-sors tal-enerġija. B'dan il-mod, il-contactor jippermetti kontroll mill-bogħod tat-tagħbija elettrika.


Applikazzjoni tal-contactor għal skop definit:

• Is-serje CJX9 (jew STA) tal-kundizzjoni tal-arja AC hija applikabbli prinċipalment għal linja ta 'AC 50Hz jew 60Hz, vultaġġ ta' insulazzjoni ratat huwa 240V u kurrent ta 'ħidma ratat sa 60A, użat biex jagħlaq jew itfi l-linja

• Il-kuntatturi tal-kondizzjonatur tal-arja huma definiti għal skopijiet tal-kuntattur AC huma ddisinjati għall-użu fi refriġerazzjoni, arja kondizzjonata, u sistema ta 'tisħin elettriku.

• Il-konnessjonijiet tal-qawwa jistgħu jsiru bi jew terminali bil-kamin b'konnessjonijiet malajr jew terminali tal-lug b'konnessjonijiet malajr

• Huma jikkonformaw ma 'IEC60947-4-1



Struttura u karatteristiċi

Struttura:

Sistema elettromanjetika: inklużi coil, qalba u komponenti oħra, użati biex jiġġeneraw fluss manjetiku biex issuq il-ftuħ u l-għeluq tas-sistema ta 'kuntatt.

Sistema ta 'Kuntatt: inkluż kuntatt ewlieni u kuntatt awżiljarju, il-kuntatt ewlieni jintuża biex iġorr kurrent għoli, u l-kuntatt awżiljarju jintuża biex jirrealizza t-trasmissjoni u r-rispons tas-sinjal tal-kontroll.

Apparat tat-tifi tal-ark: Użat biex jitfi l-ark iġġenerat meta l-kuntatt ikun skonnettjat biex jipproteġi l-kuntatt mill-ħsara.

Qoxra: Użata biex tipproteġi l-komponenti interni mill-ambjent estern, filwaqt li tipprovdi dissipazzjoni tas-sħana.


Karatteristiċi:

B'għan definit sew u disinn speċifiku għal sistemi ta 'enerġija speċifiċi u tipi ta' tagħbija.

Is-sistema ta 'kuntatt hija mmanifatturata minn materjali ta' kwalità għolja b'konduttività elettrika tajba u reżistenza għall-ilbies.

Is-sistema elettromanjetika għandha forza ta 'ġbid biżżejjed biex timpenja ruħha b'mod affidabbli u tirrilaxxa l-kuntatti.

L-apparat tat-tifi tal-ark jista 'effettivament jitfi l-ark u jipproteġi l-kuntatti mill-ħsara.

Il-qoxra hija raġonevolment iddisinjata b'saħħa suffiċjenti u prestazzjoni ta 'dissipazzjoni tas-sħana.


1.5P 25A Air AC Conditioning Contactor 1.5P 25A Air AC Conditioning Contactor1.5P 25A Air AC Conditioning Contactor1.5P 25A Air AC Conditioning Contactor1.5P 25A Air AC Conditioning Contactor

Hot Tags: 1.5p 25a Air AC Contactor Contactor
