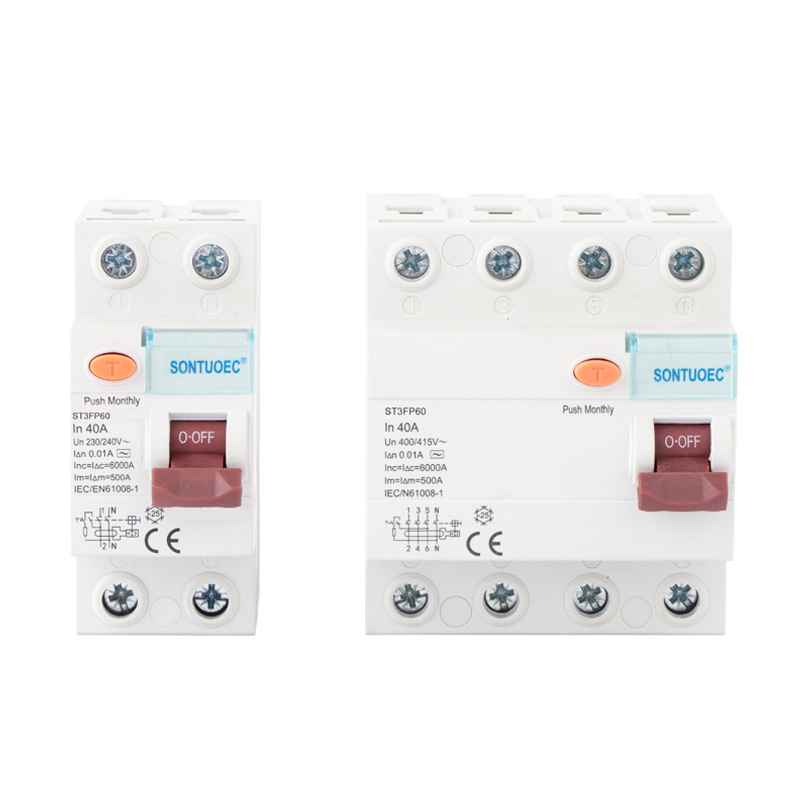

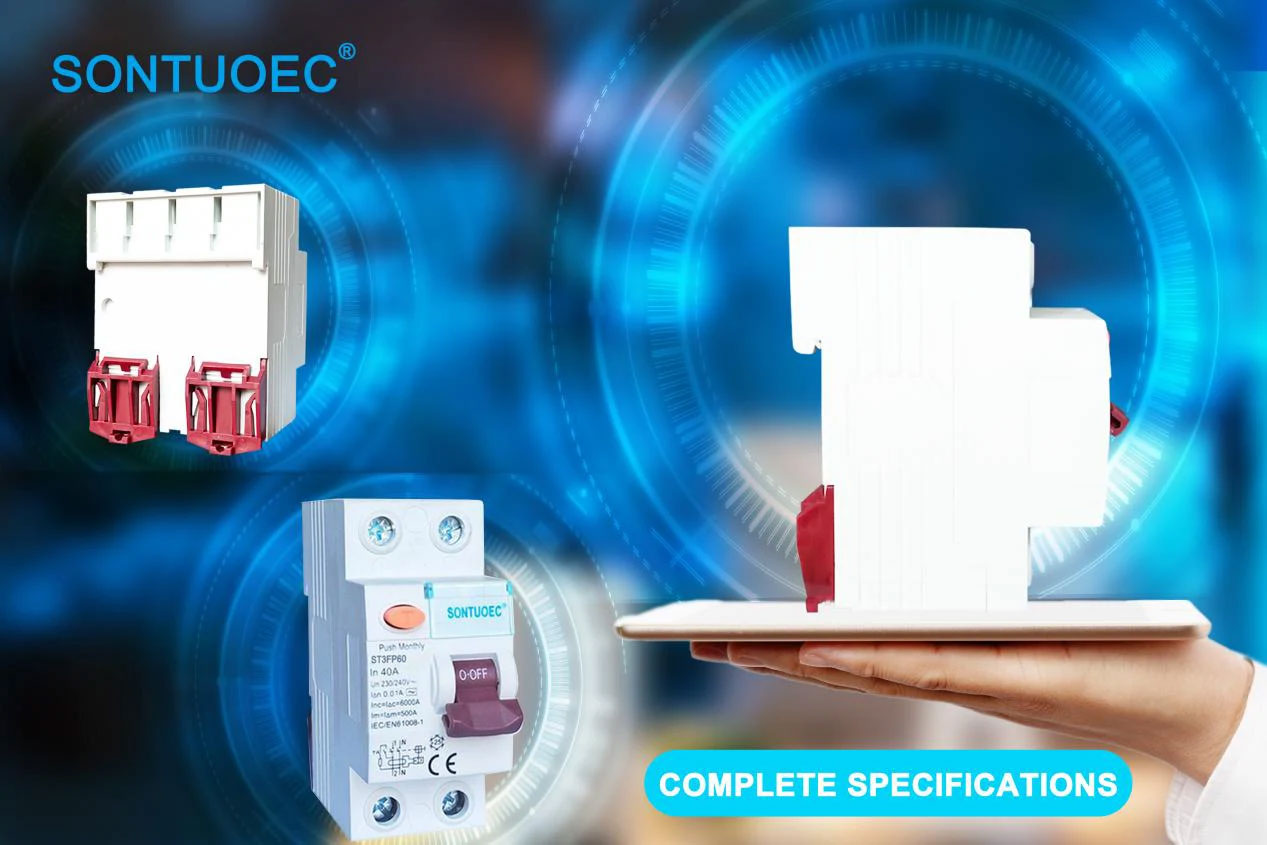

4P 40A / 10mA Circuit Breaker Residwali

Iċ-ċirkwit tal-kurrent residwu 4P 40A / 10MA huwa circuit breaker tal-kurrent residwu b'4 poli (i.e., 3-fażi tan-nar u wajers żero) li huwa kklassifikat f'40 amps u huwa kapaċi li jinqata 'awtomatikament iċ-ċirkwit meta l-kurrent residwu fiċ-ċirkwit huwa osservat li jkun jew' il fuq minn 10 Milliamps. L-apparat jintuża prinċipalment biex jipprevjeni nirien elettriċi u inċidenti tal-elettrokuzzjoni u biex jissalvagwardja s-sigurtà personali u tat-tagħmir.

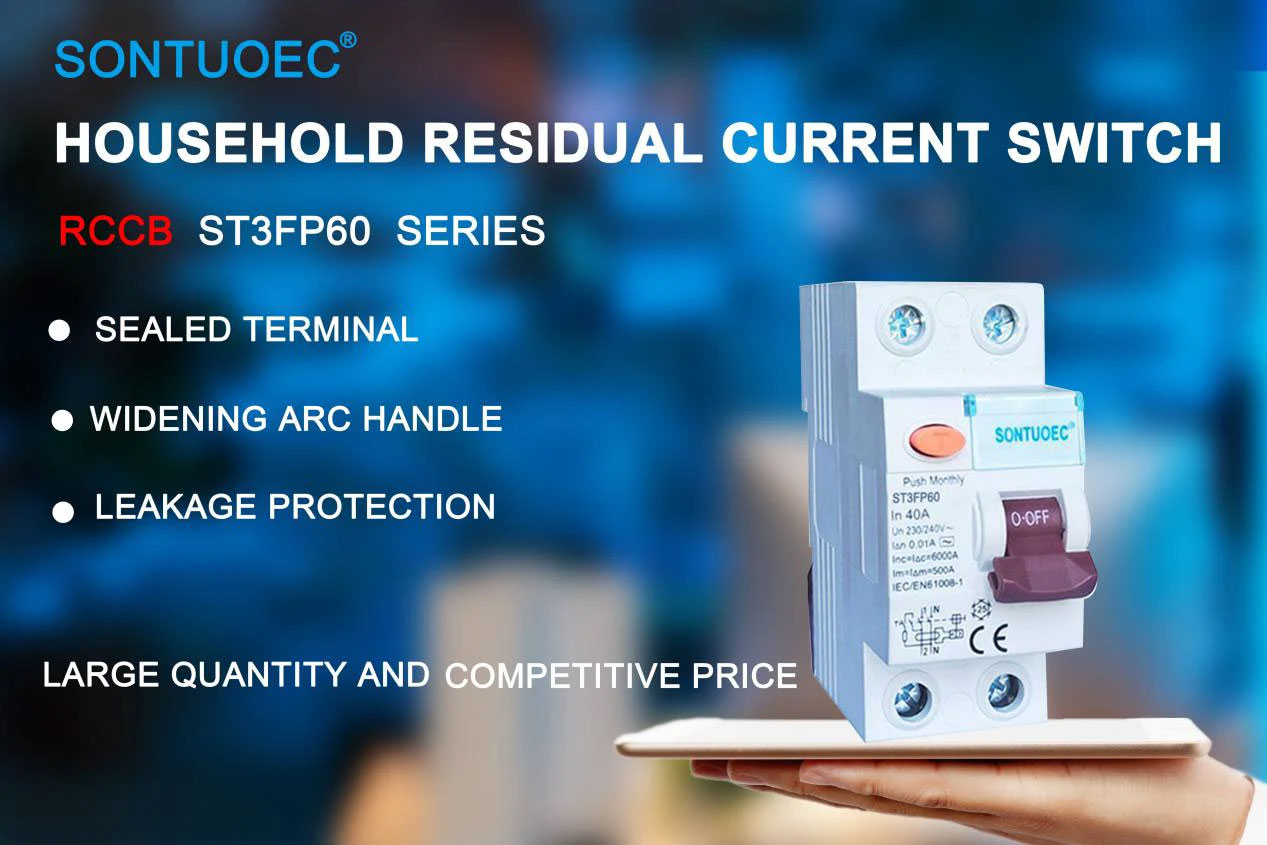

Mudell:ST3FP60

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Mudell:	ST3FP60
Standard	IEC61008-1
Karatteristiċi kurrenti residwi:	U, u
Pol Nru.:	2p, 4p
Kurrent Rated:	16A, 25A, 32A, 40A, 63A;
Vultaġġ Rated:	230 / 400V AC
Frekwenza nominali:	50 / 60Hz
Kurrent Residwali Rated Iδn:	10ma, 30mA, 100mA, 300mA, 500MA
Kurrenti Residwali Residwali Mhux Operattiv I ΔNO:	≤0.5iΔN
Kurrent ta 'Ċirkuwitu Qasir Kundizzjonat Inc:	6000A
Ċirkuwitu qasir ta 'Residenti Residenti Kondizzjonat IδC kurrenti:	6000A
It-tul tat-tgerbib:	Tripping istantanju≤0.1sec
Firxa kurrenti tat-tgerbib residwu:	0.5iΔN ~ Iδn
Reżistenza elettro-mekkanika:	4000 ċiklu
Torque ta 'qfil:	2.0nm
Terminal tal-Konnessjoni:	Terminal tal-pilastru terminali bil-kamin bi morsa
Installazzjoni:	Immuntar tal-Ferrovija ta '35mm Din

Prinċipju ta 'Operazzjoni

Il-prinċipju operattiv ta 'dan is-salvavita huwa bbażat fuq il-prinċipju tal-bilanċ attwali. Taħt kondizzjonijiet normali, il-kurrenti li jidħlu u jħallu ċ-ċirkwit għandhom ikunu ugwali f'linja li tgħaddi minn tagħbija. Madankollu, meta jkun hemm difett fl-insulazzjoni fil-linja jew meta bniedem jiġi f'kuntatt maċ-ċirkwit, dan jista 'jwassal għal tnixxija kurrenti, u jagħmel il-kurrenti ġewwa u barra miċ-ċirkwit żbilanċjat. F'dan il-punt, it-transformer tal-kurrent ġewwa s-salvavita se jinduna dan il-kurrent żbilanċjat u jibdilha f'sinjal elettriku. Iċ-ċirkwit elettroniku se jamplifika, iqabbel u jipproċessa dan is-sinjal, u meta s-sinjal jilħaq limitu issettjat minn qabel, i.e., meta l-kurrent residwu jilħaq jew jaqbeż l-10 milliamps, iċ-ċirkwit se jaqtgħu malajr iċ-ċirkwit.

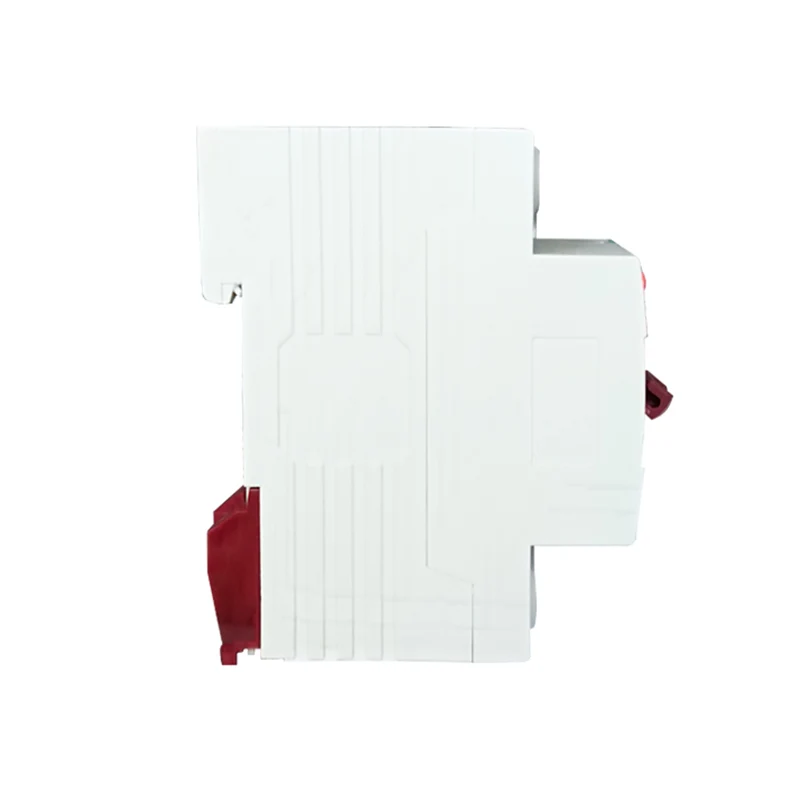

4P 40A/10mA Residual Current Circuit Breaker

Karatteristiċi ewlenin

Sensittività għolja: Kapaċi tiskopri kurrent żgħir ta 'tnixxija (10 mA) u tnaqqas iċ-ċirkwit fil-ħin biex tevita nirien elettriċi u inċidenti ta' xokk elettriku.

Risposta Mgħaġġla: Ladarba jiġi skopert il-kurrent ta 'tnixxija, is-salvavita se tnaqqas iċ-ċirkwit fi żmien qasir ħafna (ġeneralment f'għexieren ta' millisekondi).

Versatilità: Minbarra l-funzjoni bażika ta 'protezzjoni tat-tnixxija, is-salvavita jista' jkollu wkoll tagħbija żejda u funzjonijiet ta 'protezzjoni ta' ċirkwiti qosra.

Faċli biex tinstalla u tinżamm: ġeneralment tadotta disinn modularizzat, li huwa faċli biex tinstalla u tiżżarma. Sadanittant, l-istruttura interna sempliċi tagħha tagħmilha faċli biex tinżamm u tirrevedi.
