1p + n tip elettroniku rcbo

1P + N Tip Elettroniku RCBOIS Tip speċjali ta 'circuit breaker li juża l-prinċipju elettromanjetiku biex jikxef u jaqta' l-kurrent residwu (kurrent ta 'tnixxija) fiċ-ċirkwit, u b'hekk jipprevjeni nirien elettriċi u inċidenti ta' xokk elettriku personali. Fl-istess ħin, għandha wkoll funzjoni ta 'protezzjoni ta' kurrent żejjed, li tista 'tnaqqas awtomatikament il-provvista ta' enerġija meta ċ-ċirkwit ikun mgħobbi żżejjed jew b'ċirkwit qasir biex jipproteġi s-sigurtà taċ-ċirkwit u t-tagħmir.

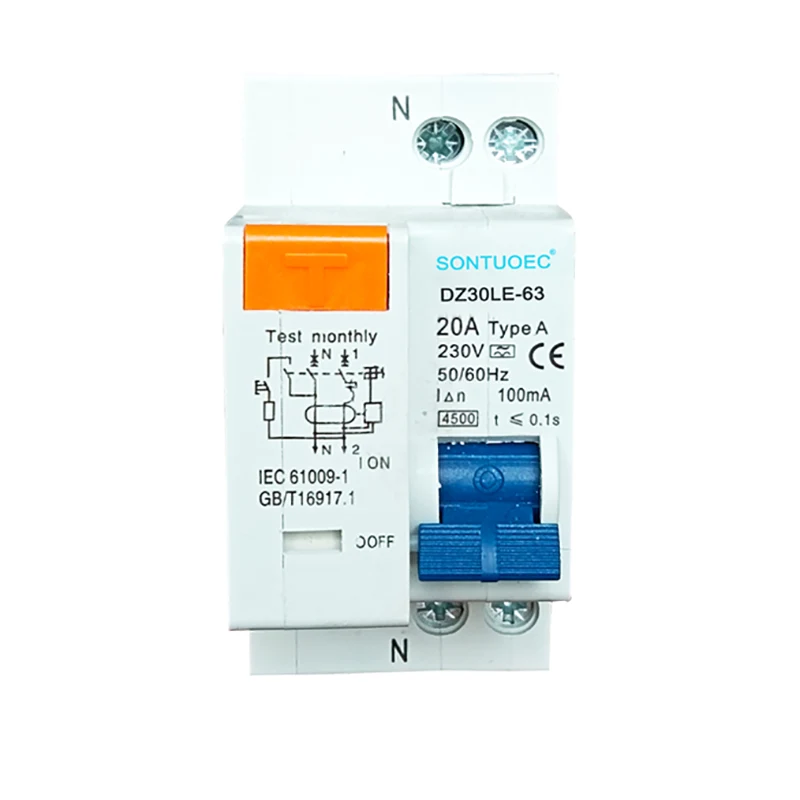

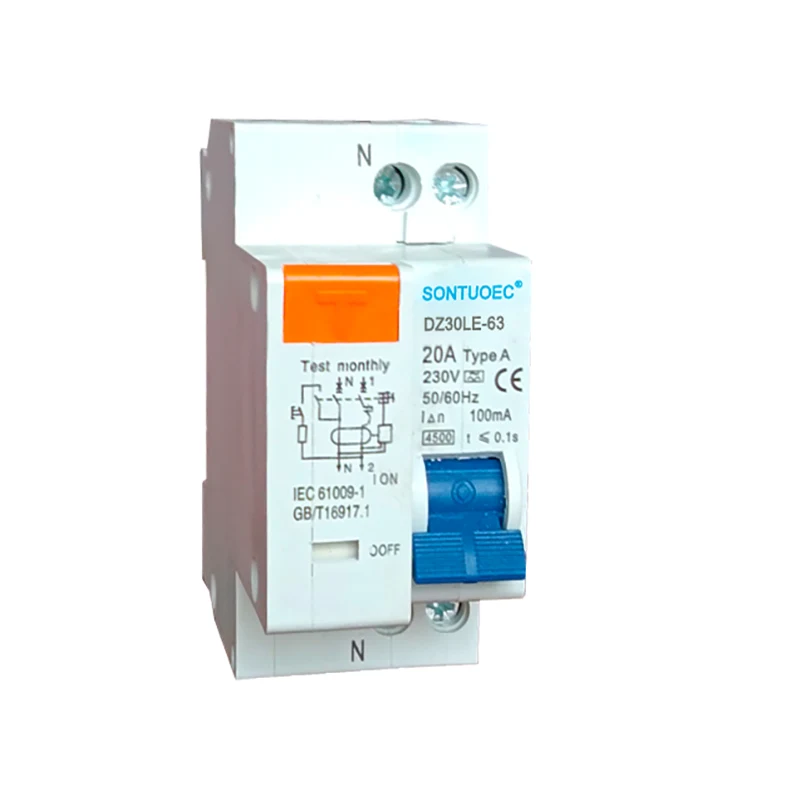

Mudell:DZ30LE-63

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Isem tal-Prodott	DZ30L-63
Mudell	Tip Elettroniku (MCB + RCD)
Arblu	1p + n	1p + n
Kurrent klassifikat (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Kurrent ta 'Ċirkuwitu Residwu Kundizzjonat Rated Rated	3KA, 4.5KA; 6KA
Standard	IEC61009-1
Reżistenza elettro-makanika	Aktar minn 4000 ċiklu
Kurrent operattiv residwu ratat	10ma, 30mA, 100mA, 300mA, 500MA

Prinċipju tax-xogħol

 Sejbien ta 'kurrent residwu: Meta jkun hemm kurrent residwu fiċ-ċirkwit, it-transformer tal-kurrent ta' sekwenza żero fir-RCBO jinduna dan is-sinjal u jibdel f'sinjal elettriku għall-ipproċessar.

 L-ipproċessar u l-paragun tas-sinjal: Is-sinjal tal-kurrent residwu misjub se jkun amplifikat, iffiltrat u pproċessat, u mbagħad imqabbel mal-valur kurrenti tal-azzjoni ssettjat minn qabel.

 Azzjoni tat-tgerbib: Meta l-kurrent residwu jilħaq jew jaqbeż il-valur kurrenti tal-azzjoni ssettjata minn qabel, l-RCBO se jikkawża l-mekkaniżmu tat-tgerbib biex jaqta 'l-qawwa taċ-ċirkwit prinċipali.

Karatteristiċi u vantaġġi

 Prinċipju elettromanjetiku: L-użu ta 'prinċipju elettromanjetiku għal skoperta ta' kurrent residwu, huwa kkaratterizzat minn sensittività għolja u veloċità ta 'rispons veloċi.

 Protezzjoni multi-funzjonali: Minbarra l-funzjoni ta 'protezzjoni tal-kurrent residwu, għandha wkoll funzjoni ta' protezzjoni żejda, li tista 'tipproteġi b'mod komprensiv is-sigurtà taċ-ċirkwiti u t-tagħmir.

 Sikuri u affidabbli: RCBO jadotta komponenti elettroniċi avvanzati u mekkaniżmu ta 'rilaxx, li għandu affidabilità u sigurtà għolja.

 Faċli biex tinstalla u tinżamm: L-istruttura ta 'RCBO hija ddisinjata b'mod raġonevoli, faċli biex tinstalla, u fl-istess ħin faċli biex twettaq manutenzjoni u reviżjoni.

Din il-funzjoni RCBO tat-tip elettroniku 1P + N bħala kombinazzjoni ta 'circuit breaker u apparat ta' kurrent residwu, li jipproteġu lill-bniedem mit-tort ta 'l-elettriku minħabba kurrent ta' kurrent żejjed, qasir, kurrent ta 'difett tad-dinja. Huwa awto-protett sa kurrent massimu ta 'ċirkwit qasir 32A jew 63A. U tikkonforma mal-IEC / EN standard 61009.1.

1. Ipprovdi protezzjoni kontra t-tort tad-dinja / kurrent ta 'tnixxija u funzjoni ta' iżolament

2. Kurrent ta 'ċirkwit qasir għoli li jiflaħ għall-kurrent

3. Applikabbli għat-terminal u l-konnessjoni tal-busbar tat-tip Pin / Fork

4. Mgħammar b'terminals ta 'konnessjoni protetti tas-swaba'

5. Skonnettja l-Automatikament iċ-ċirkwit meta sseħħ il-kurrent ta 'difett / tnixxija tad-dinja u taqbeż is-sensittività nominali

6.Dependenti tal-provvista tal-enerġija u l-vultaġġ tal-linja, u ħielsa minn interferenza esterna, varjazzjoni ta 'vultaġġ.

1P+N Electronic Type RCBO
