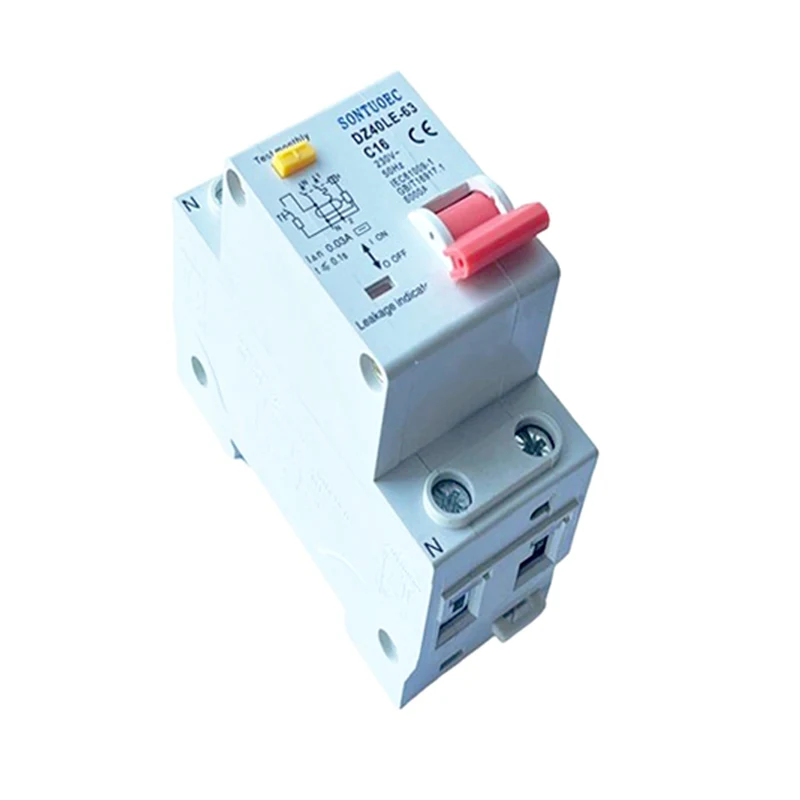

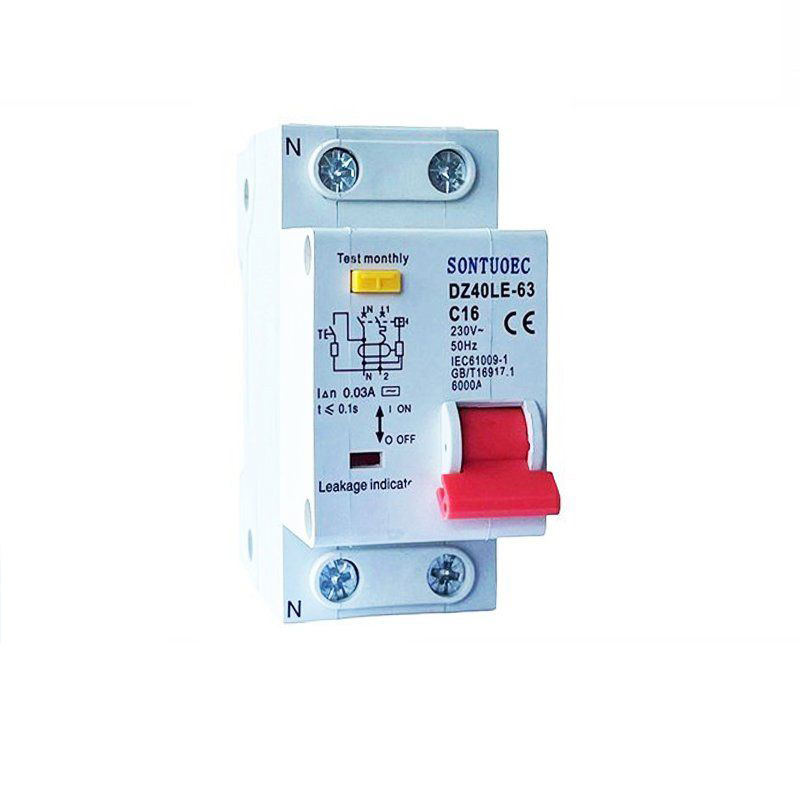

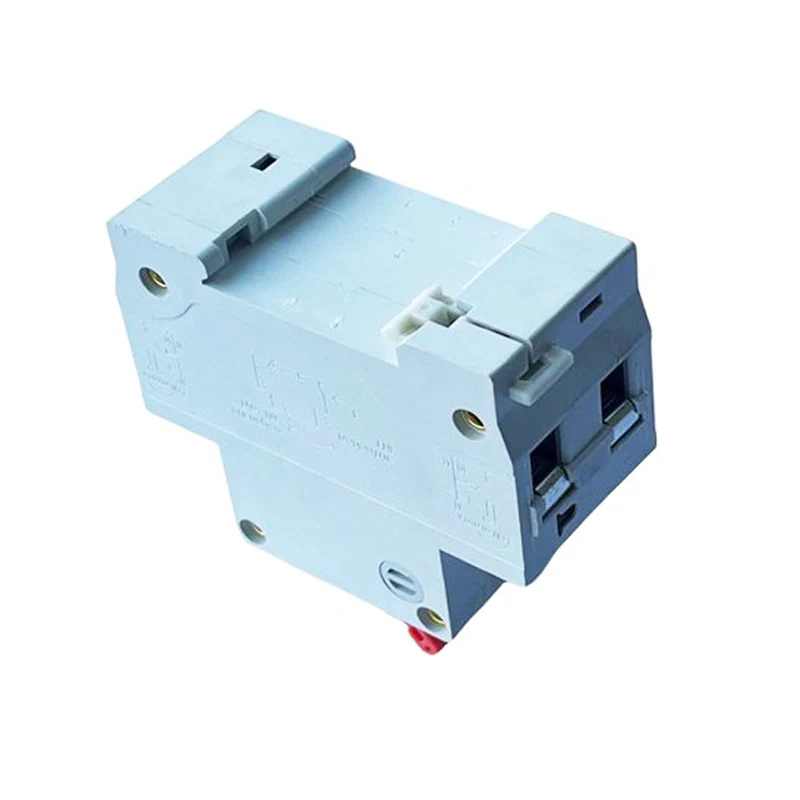

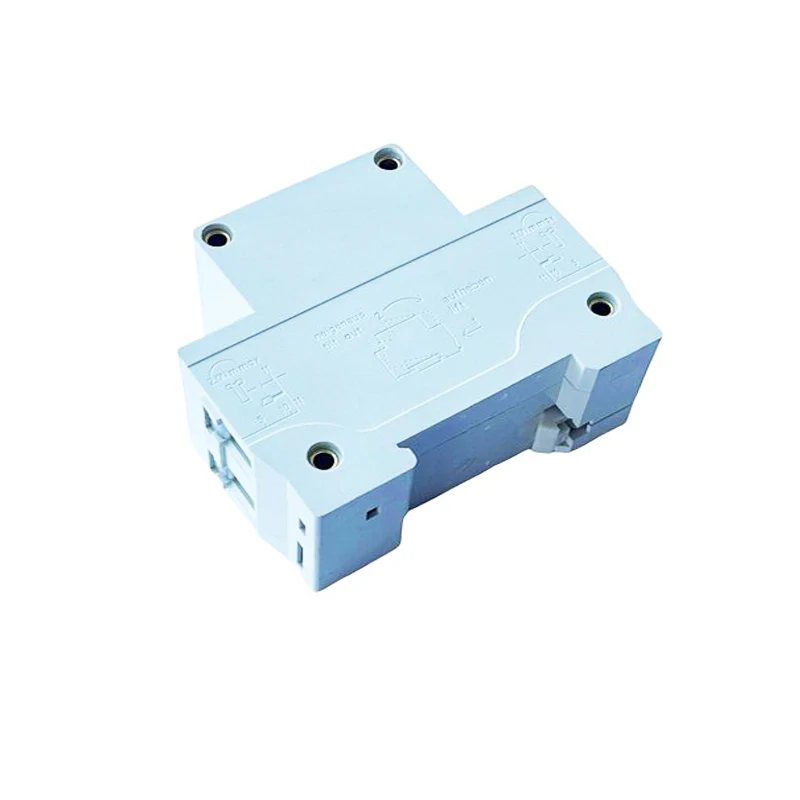

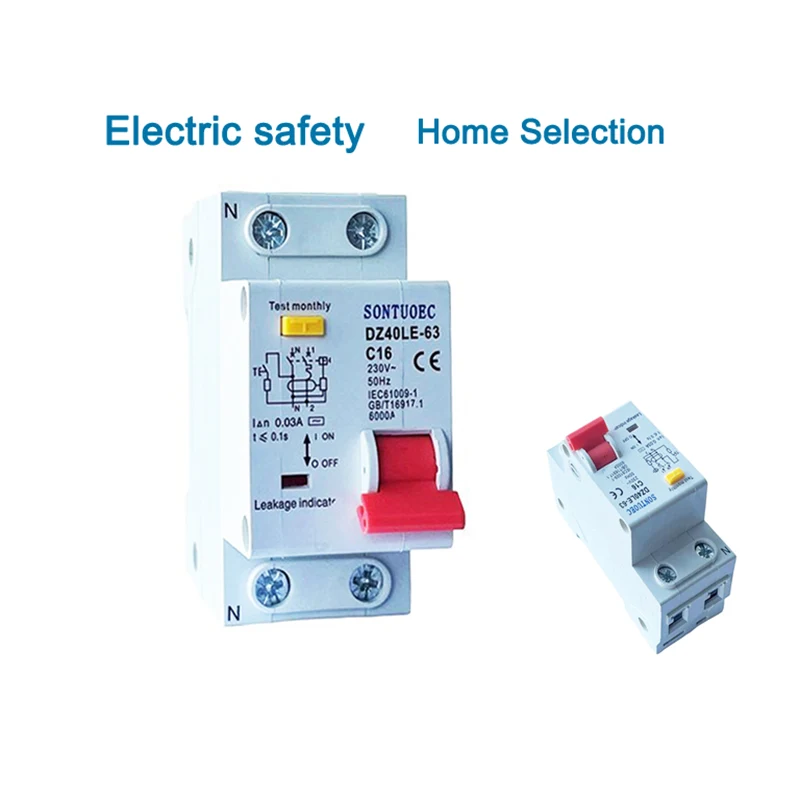

2P 1P + N Breaker Circuit Residual bi protezzjoni żejda

Prinċipju ta 'Operazzjoni

Il-prinċipju operattiv tas-salvavita residwa 2p 1p + n bi protezzjoni żejda huwa bbażat fuq is-somma tal-vettur tal-kurrenti u l-prinċipju elettromanjetiku. Meta l-kurrenti fuq il-linji L (nar) u N (żero) fiċ-ċirkwit mhumiex ugwali fil-kobor, is-somma tal-vettur tal-kurrenti fin-naħa primarja taċ-ċirkwit tat-transformer mhix żero, li tiġġenera vultaġġ indott fil-kolja sekondarja. Din il-vultaġġ indott huwa miżjud mar-relay elettromanjetiku, li jiġġenera kurrent ta 'eċċitazzjoni li joħloq forza ta' demagnetizing reverse. Meta l-kurrent tal-ħsara jilħaq il-valur tal-kurrent operattiv tal-RCBO, din il-forza demagnetizzanti b'lura tikkawża l-armatura ġewwa r-relay elettromanjetiku biex tinqata 'mill-madmad, billi timbotta l-mekkaniżmu operattiv biex taġixxi u taqta' ċ-ċirkwit kurrenti tal-ħsara.

Karatteristiċi u Benefiċċji

Protezzjoni multi-funzjonali: 2P RCBO tgħaqqad il-protezzjoni tal-kurrent residwu u l-funzjonijiet ta 'protezzjoni żejda, li jistgħu jipproteġu bis-sħiħ is-sigurtà taċ-ċirkwiti u t-tagħmir.

Affidabilità għolja: L-adozzjoni ta 'komponenti elettroniċi avvanzati u mekkaniżmu ta' skonnettjar, għandha affidabilità u sigurtà għolja.

Konfigurazzjoni Flessibbli: Disinn ta '2-Pole jippermetti protezzjoni simultanja ta' qawwa ta '1 fażi u linja żero, adattata għal diversi sistemi elettriċi kumplessi.

Faċli biex tinstalla u żżomm: disinn strutturali raġonevoli, faċli biex tinstalla, u fl-istess ħin faċli biex twettaq manutenzjoni u reviżjoni.

Għażla u installazzjoni

Għażla: Meta tagħżel it-tip, għandu jkun ibbażat fuq il-vultaġġ nominali, il-kurrent nominali, il-kapaċità ta 'tkissir ta' ċirkwiti qosra u l-kurrent ta 'azzjoni ta' tnixxija taċ-ċirkwit u parametri oħra. Fl-istess ħin, in-numru ta 'arbli u n-numru ta' ċirkwiti kurrenti ta 'RCBO għandhom ukoll jitqiesu li jissodisfaw il-bżonnijiet ta' protezzjoni taċ-ċirkwit.

Installazzjoni: 2p RCBO għandu jkun installat f'post niexef u ventilat mingħajr gass korrużiv u mingħajr periklu ta 'splużjoni. L-installazzjoni għandha tiżgura li l-wajers ikun korrett u affidabbli, il-mekkaniżmu operattiv huwa flessibbli u affidabbli, u l-installazzjoni ssegwi standards u kodiċi rilevanti.
