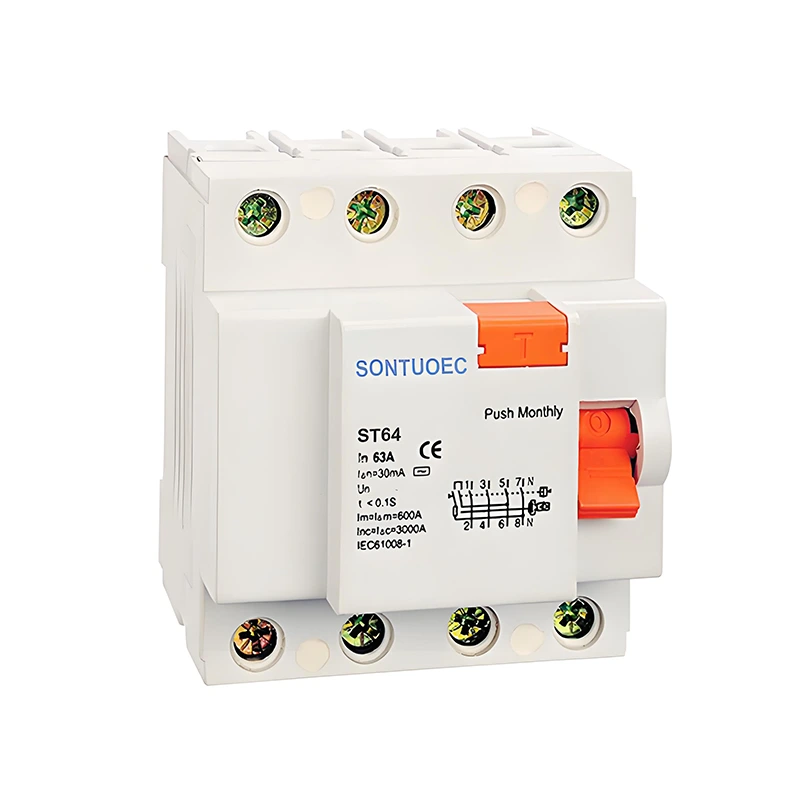

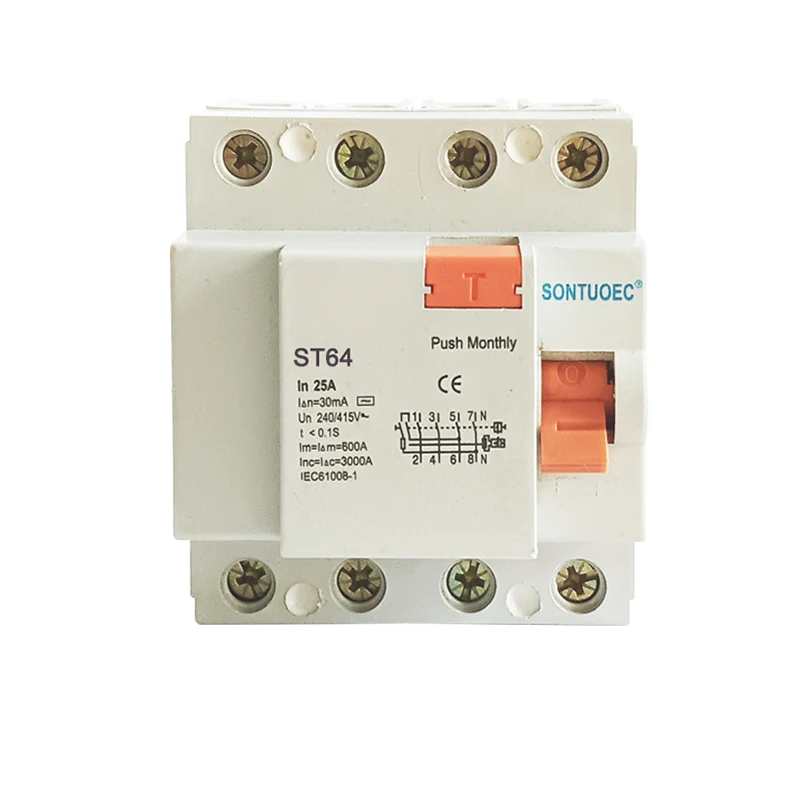

4P 63A / 30MA Circuit Breaker tal-Kurrent Residwali

4P 63A / 30MA Circuit Breaker tal-Kurrent Residwali huwa Circuit Breaker tal-Kurrent Residwali b'erba 'Pollakki (P), li għandu kurrent ratat ta' 63A u kurrent ta 'azzjoni residwa (i.e., kurrent ta' azzjoni ta 'tnixxija) ta' 30mA.The RCCB huwa prinċipalment użat għall-iskoperta ta 'kurrent residwu f'ċirkwit, u meta dan il-kurrent jaqta' l-valur ta 'l-elettrokonzjoni u nirien elettriċi.

Mudell:ST60

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Standard:	IEC 61008-1
Mudell:	ST60
Karatteristiċi kurrenti residwi:	U, u

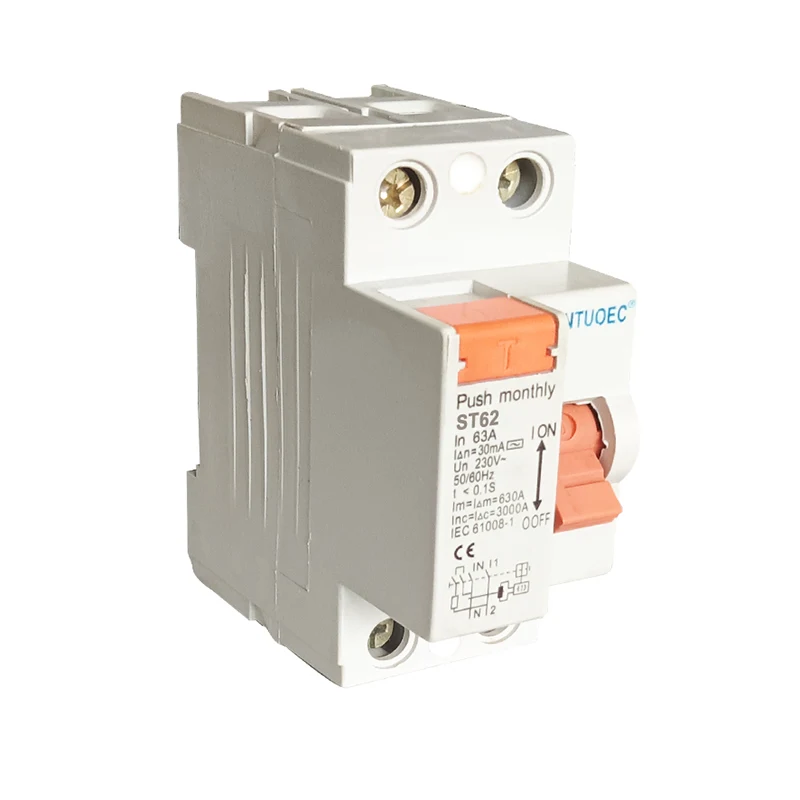

Pol Nru.:	2p, 4p
Kurrent Rated:	16A, 25A, 32A, 40A, 63A;
Vultaġġ Rated:	230 / 400V AC
Frekwenza nominali:	50 / 60Hz
Kurrent Residwali Rated Iδn:	10ma, 30mA, 100mA, 300mA, 500MA
Kurrenti Residwali Residwali Mhux Operattiv I ΔNO:	≤0.5iΔN
Kurrent ta 'Ċirkuwitu Qasir Kundizzjonat Inc:	6000A
Ċirkuwitu qasir ta 'Residenti Residenti Kondizzjonat IδC kurrenti:	6000A
It-tul tat-tgerbib:	Tripping istantanju≤0.1sec
Firxa kurrenti tat-tgerbib residwu:	0.5iΔN ~ Iδn
Reżistenza elettro-mekkanika:	4000 ċiklu
Torque ta 'qfil:	2.0nm
Terminal tal-Konnessjoni:	Terminal tal-pilastru terminali bil-kamin bi morsa

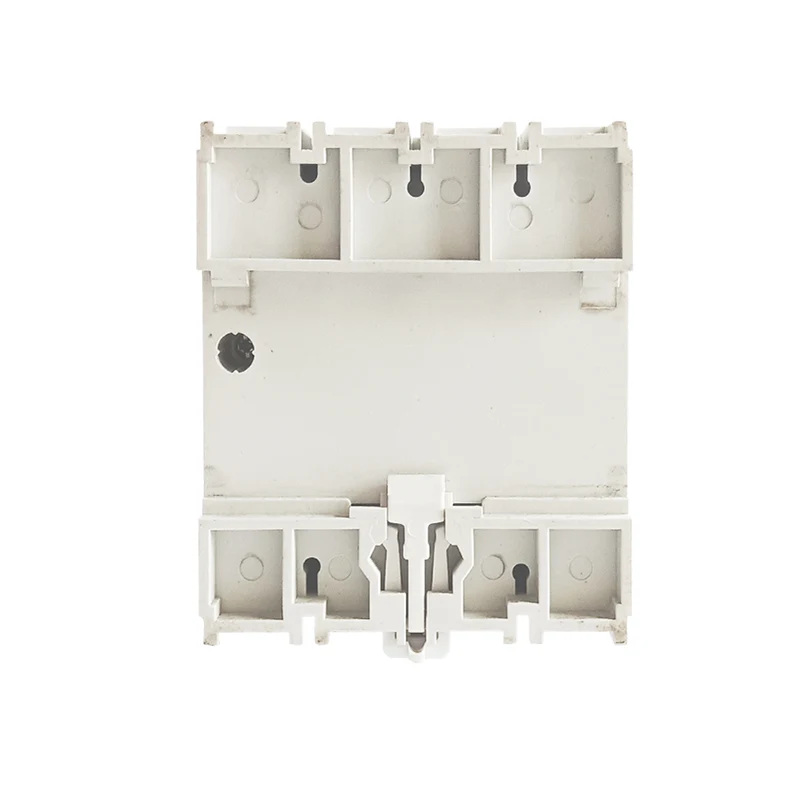

Installazzjoni:	Immuntar tal-Ferrovija ta '35mm Din

Prinċipju ta 'Operazzjoni

Il-prinċipju tax-xogħol ta '4P 63A / 30MA Residwi Current Breaker huwa bbażat fuq il-prinċipju ta' induzzjoni elettromanjetika. Meta l-kurrent residwu fiċ-ċirkwit jaqbeż il-valur stabbilit, fluss manjetiku proporzjonali għall-kurrent residwu jiġi ġġenerat, u dan il-fluss se jsuq il-mekkaniżmu ta 'rilaxx biex jaġixxi, u jagħmel is-salvavita li taqta' ċ-ċirkwit malajr. Fl-istess ħin, RCCB għandu wkoll tagħbija żejda u funzjoni ta 'protezzjoni ta' ċirkwit qasir, meta l-kurrent fiċ-ċirkwit jaqbeż il-valur nominali, huwa wkoll iqajjem l-azzjoni tal-mekkaniżmu tat-tqaxxir.

Karatteristiċi ewlenin

Disinn ta 'erba' poli: 4p ifisser li s-salvavita għandha erba 'terminali, ġeneralment użati f'ċirkwiti ta' tliet fażijiet b'erba 'wajers jew b'fażi waħda, li kapaċi jaqta' l-kurrenti kollha tal-fażi u żero (jew newtrali) fl-istess ħin.

Kurrent Rated Għoli: Kurrent Rated 63A jagħmel is-salvavita kapaċi ġġorr tagħbijiet ikbar, adattati għall-protezzjoni ta 'tagħmir elettriku b'qawwa għolja.

Sejbien ta 'tnixxija sensittiva: L-issettjar tal-kurrent ta' azzjoni residwa ta '30mA huwa baxx ħafna, li jista' malajr jindividwa tnixxija ċkejkna fiċ-ċirkwit u tnaqqas iċ-ċirkwit fil-ħin biex tiżgura s-sigurtà tal-persunal u t-tagħmir.

Sikur u affidabbli: RCCB tadotta mekkaniżmu ta 'rilaxx avvanzat u materjali ta' kuntatt bi proprjetajiet elettriċi u mekkaniċi eċċellenti, li jistgħu jiżguraw qtugħ f'waqtu f'każ ta 'ħsarat bħal tagħbija żejda, ċirkwit qasir u tnixxija biex jipprevjenu inċidenti.

Xenarju ta 'Applikazzjoni

4P 25A / 30MA RCCB huwa użat ħafna f'varjetà ta 'sitwazzjonijiet li jeħtieġu protezzjoni elettrika, bħal:

Bini residenzjali u kummerċjali: Użat biex jipproteġi t-tagħmir elettriku u s-sigurtà personali, li jipprevjeni inċidenti ta 'xokk elettriku u nirien elettriċi.

Linji ta 'produzzjoni industrijali: Użati biex jipproteġu tagħmir elettriku bħal muturi, transformers u tagħmir elettriku ieħor minn tħaddim normali, li jipprevjenu l-ħsara u l-għeluq tat-tagħmir minħabba tnixxija, tagħbija żejda u raġunijiet oħra.

Faċilitajiet Pubbliċi: bħal sptarijiet, skejjel, libreriji u postijiet oħra, użati biex jiżguraw l-operat sikur ta 'tagħmir elettriku u l-użu sikur ta' l-elettriku mill-persunal.
