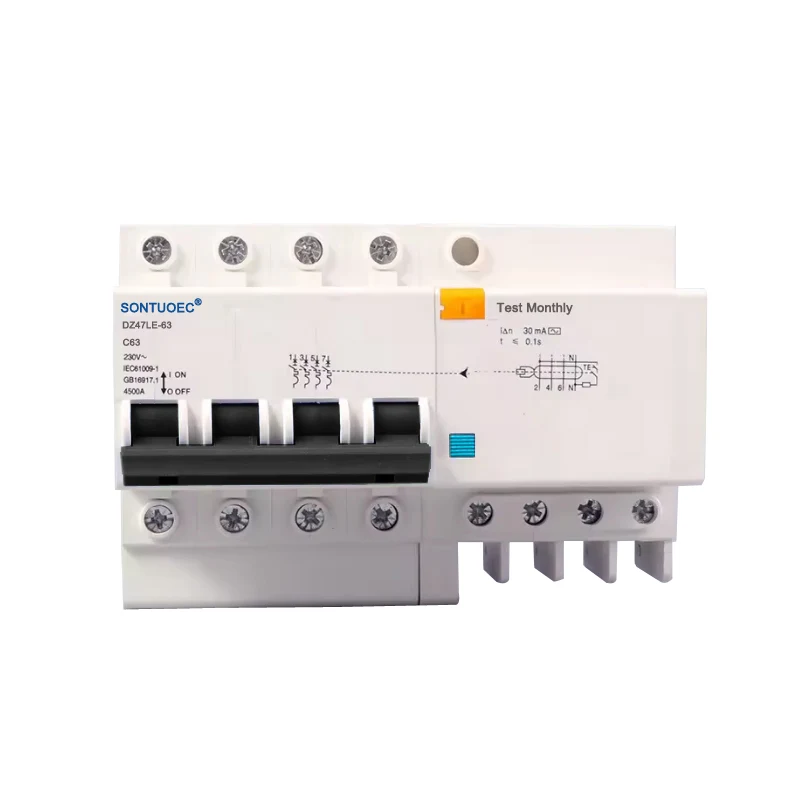

4P RCBO AC Tip

It-Tip 4P RCBO AC huwa circuit breaker b'4 arbli li jgħaqqad il-protezzjoni tal-kurrent residwu u l-funzjonijiet ta 'protezzjoni ta' kurrent żejjed, iddisinjat speċjalment għal ċirkwiti ta 'kurrent alternanti (AC). Jista 'awtomatikament jaqta' l-provvista tal-enerġija meta l-kurrent residwu (jiġifieri kurrent ta 'tnixxija) jiġi skopert fiċ-ċirkwit biex jipprevjeni nirien elettriċi u inċidenti ta' xokk elettriku personali. Fl-istess ħin, għandu wkoll funzjoni ta 'protezzjoni ta' kurrent żejjed li jista 'awtomatikament taqta' l-provvista tal-enerġija fil-każ ta 'tagħbija żejda jew short-circuit fiċ-ċirkwit biex tipproteġi s-sigurtà taċ-ċirkwit u t-tagħmir.

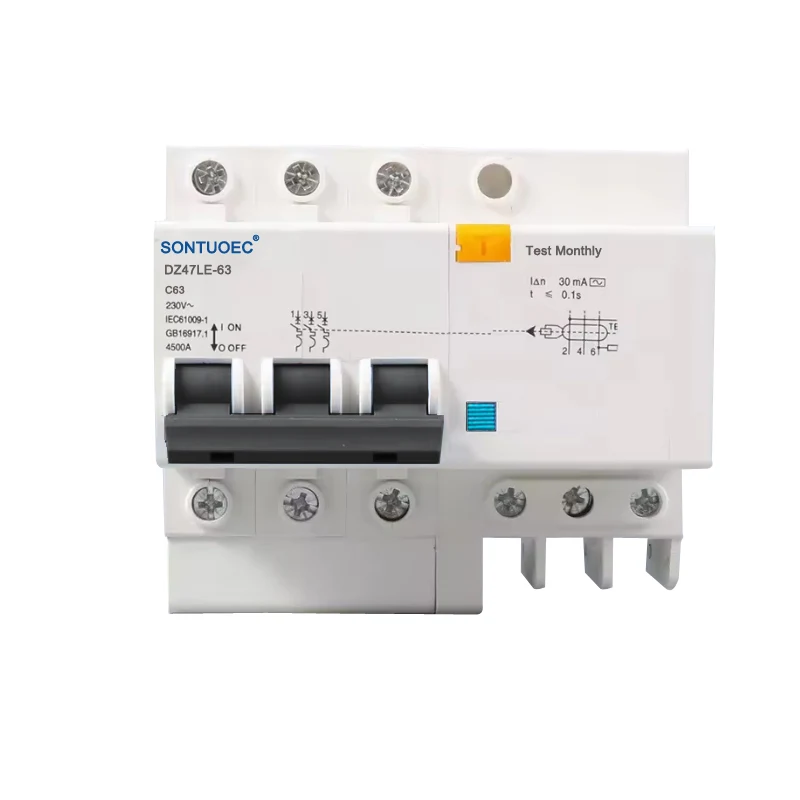

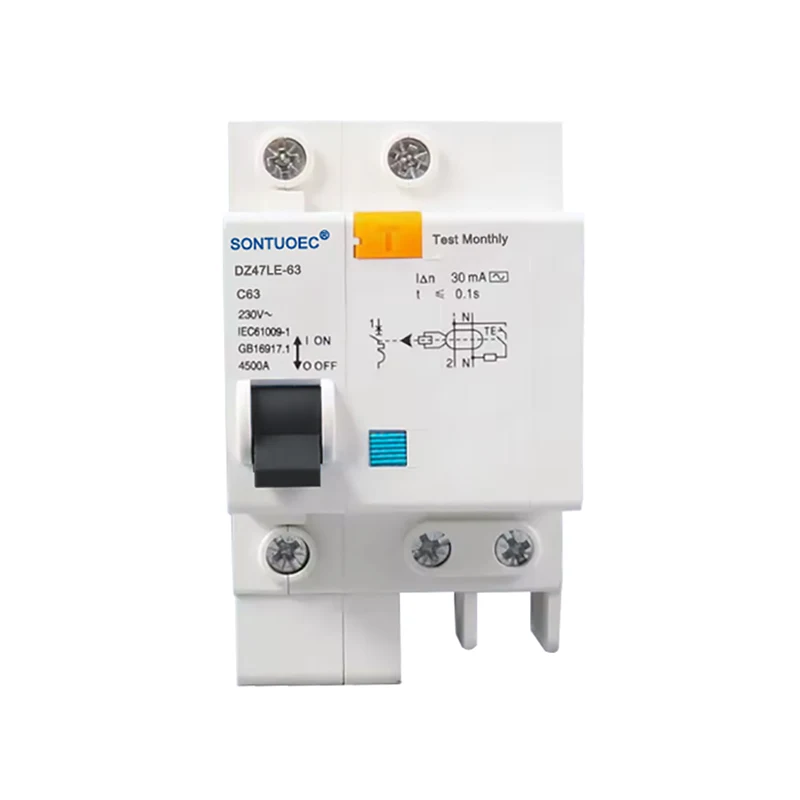

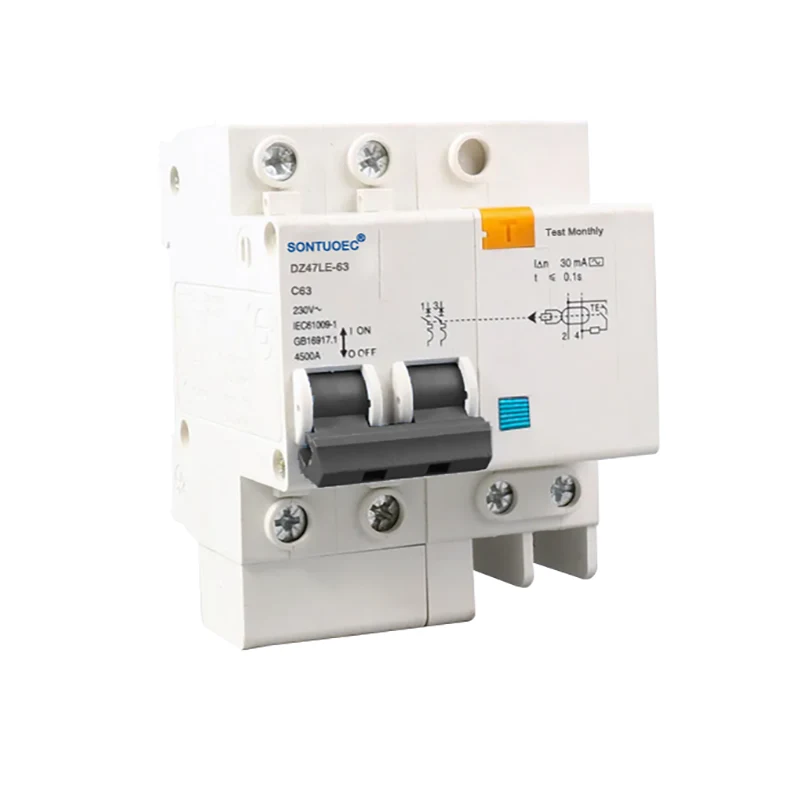

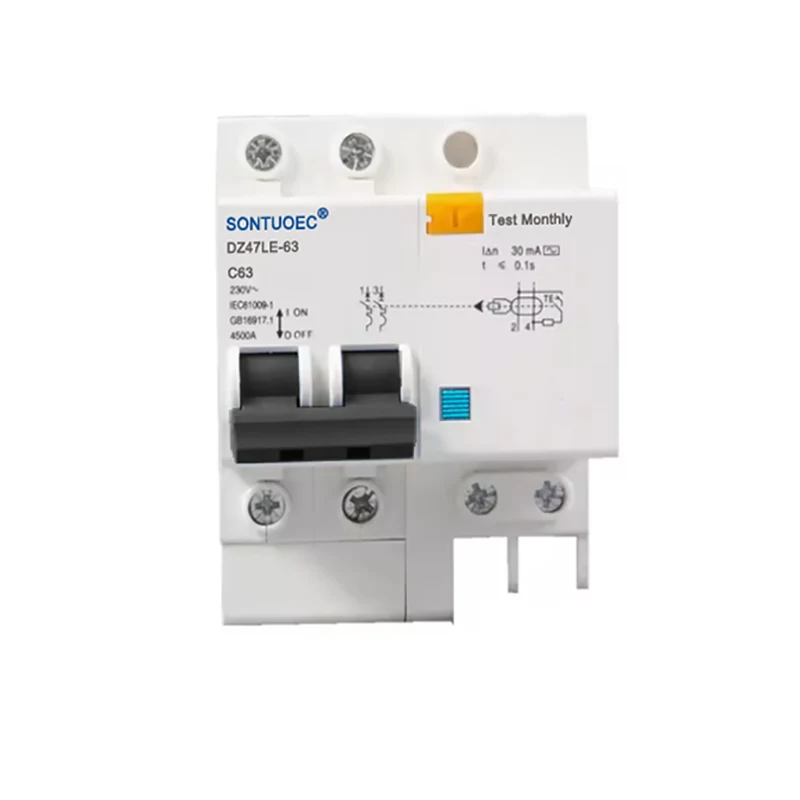

Mudell:DZ47LE-63

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

isem	Circuit Breaker Residwu bi Protezzjoni ta' Kurrent Żejjed
karatteristiċi	tagħbija żejda/short circuit/protezzjoni kontra t-tnixxija
Pol Nru	1P/2L, 2P/2L, 3P/3L, 3P/4L 4P/4L
Kapaċità ta' Tkissir	3kA,4.5KA,6KA
Ikklassifikata Kurrent(A)	6A,10A,16A,20A,25A,32A,40A,63A
Kurrent operattiv residwu nominali:	10mA, 30mA, 100mA, 300mA, 500mA
Vultaġġ nominali (V)	240/415v
installazzjoni	tip tal-ferrovija din
standard	IEC61009-1、 GB16917-1
ċertifikazzjoni	CE

Prinċipju ta' tħaddim

Il-prinċipju operattiv tat-Tip 4P RCBO AC huwa bbażat fuq is-somma tal-vettur tal-kurrenti u fuq prinċipji elettromanjetiċi. Meta l-kurrenti fiċ-ċirkwit fuq il-wajers tan-nar (L) u żero (N) ma jkunux ugwali fil-kobor, is-somma tal-vettur tal-kurrenti fin-naħa primarja taċ-ċirkwit tat-transformer mhix żero, li tiġġenera vultaġġ indott fil-coil sekondarju tal-ġenb. Dan il-vultaġġ indott huwa miżjud mar-relay elettromanjetiku, li jiġġenera kurrent ta 'eċitazzjoni li joħloq forza demagnetizing inversa. Meta l-kurrent tal-ħsara jilħaq il-valur tal-kurrent operattiv tal-RCBO, din il-forza ta 'demagnetizing inversa tikkawża li l-armatura ġewwa r-relay elettromanjetiku jinżel mill-madmad, billi timbotta l-mekkaniżmu operattiv biex jaġixxi u jaqta' ċ-ċirkwit tal-kurrent tal-ħsara.

DZ47LE-63 serje elettronika tnixxija tad-dinja protezzjoni circuit breaker huwa adattat għal ċirkwit residenzjali ta 'fażi waħda ta' AC 50Hz/60Hz, vultaġġ nominali 230V, u kurrent nominali 6A ~ 63A; 400V għal ċirkwit ta 'tliet fażijiet ta' AC 50Hz/60Hz. Jista 'jipproteġi tagħbija żejda forma ta' ċirkwit u short circuit. Dan il-prodott għandu vantaġġi ta 'volum żgħir, kapaċità ta' tkissir għolja, wajer ħajjin u linja żero huma maqtugħa fl-istess ħin, tipproteġi wkoll persuna minn xokk ta 'tnixxija elettrika fil-każ tal-wajer tan-nar u linja żero konnessa b'lura.

Huwa jikkonforma mal-istandard IEC61009-1, GB16917.1.

Karatteristika:

1). Jipprovdi protezzjoni kontra xokk elettriku, ħsara fid-dinja, kurrent ta 'tnixxija;

2). Jipprovdi protezzjoni kontra tagħbija żejda, short-circuit u vultaġġ żejjed;

3). Volum żgħir, kapaċità ta 'tkissir għolja; wajer ħaj u linja żero jinqatgħu fl-istess ħin;

4). Daqs u piż żgħir, installazzjoni u wajers faċli, prestazzjoni għolja u durabbli

5). Ipprovdi kontra tgerbib ta 'tħaddim ħażin ikkawżat minn vultaġġ istantanju u kurrent istantanju.

Karatteristiċi u Benefiċċji

Protezzjoni multi-funzjonali: It-Tip 4P RCBO AC jgħaqqad il-protezzjoni tal-kurrent residwu u l-protezzjoni tal-kurrent żejjed biex jipprovdi protezzjoni komprensiva għaċ-ċirkwiti u t-tagħmir.

Sensittività għolja: Protezzjoni sensittiva ħafna kontra applikazzjoni f'daqqa jew żieda bil-mod tal-kurrent AC sinusojdali residwu jiżgura diżakkoppjar.

Firxa wiesgħa ta 'applikazzjoni: Adattat għal ċirkwiti AC f'sistemi ta' distribuzzjoni tal-enerġija domestiċi, industrijali u kummerċjali, speċjalment għal wajers ta 'one-nar-one-zero.

Faċli biex tinstalla u żżomm: disinn strutturali raġonevoli, faċli biex tinstalla, u fl-istess ħin faċli biex twettaq manutenzjoni u reviżjoni.

Xenarji ta' Applikazzjoni

4P RCBO AC Type huwa użat ħafna għall-protezzjoni taċ-ċirkwit AC fid-djar, uffiċċji, bini kummerċjali u faċilitajiet industrijali. Huwa partikolarment adattat għal applikazzjonijiet li jeħtieġu protezzjoni kemm tal-wajers tan-Nar kif ukoll taż-Żero, bħal ċirkwiti tad-dawl, ċirkwiti tas-sokit u protezzjoni ta 'tagħmir bħal muturi.

4P RCBO AC Type
