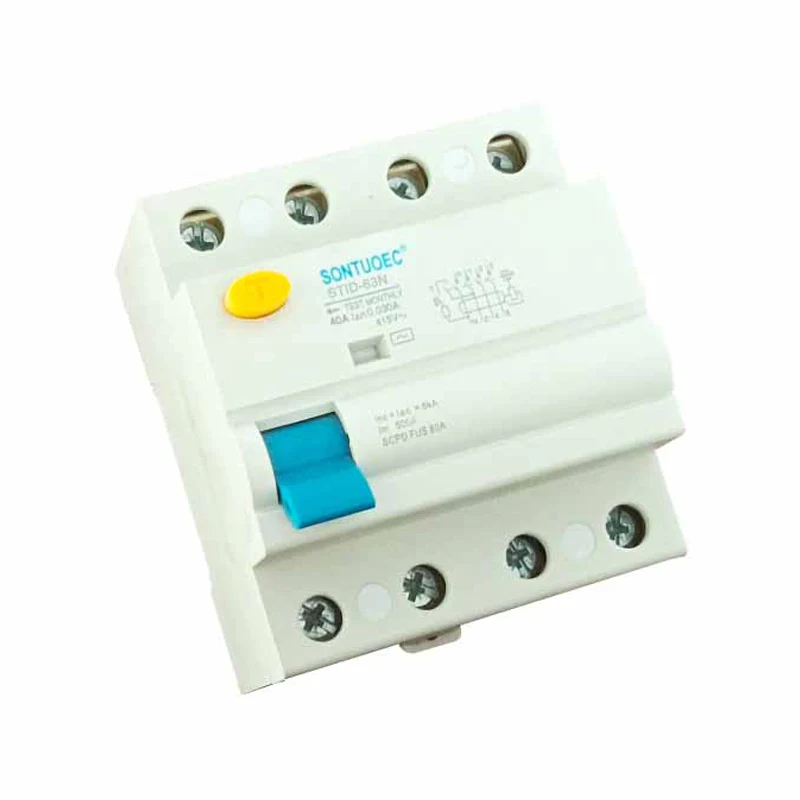

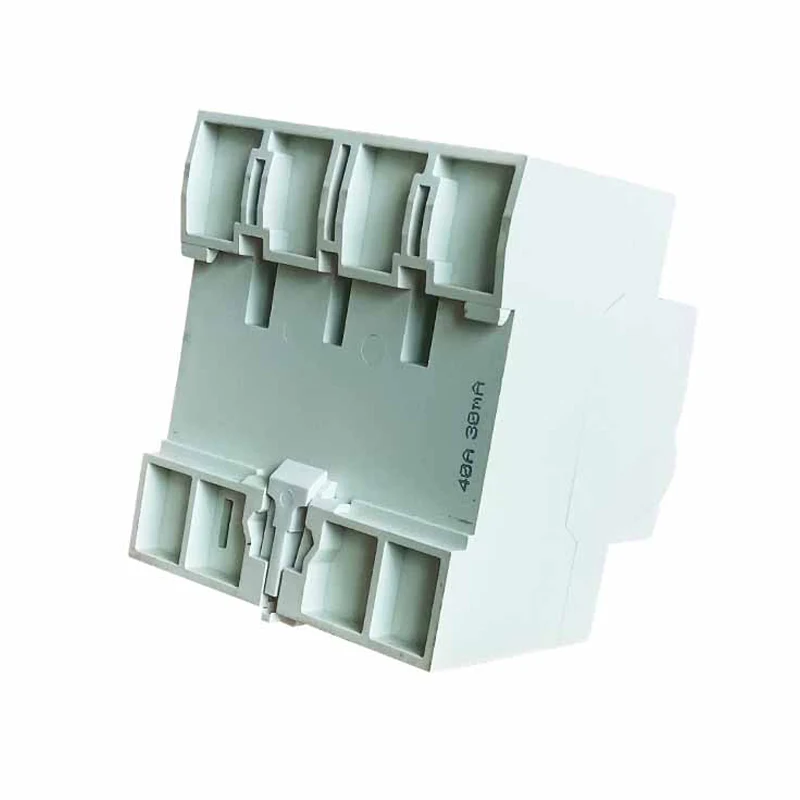

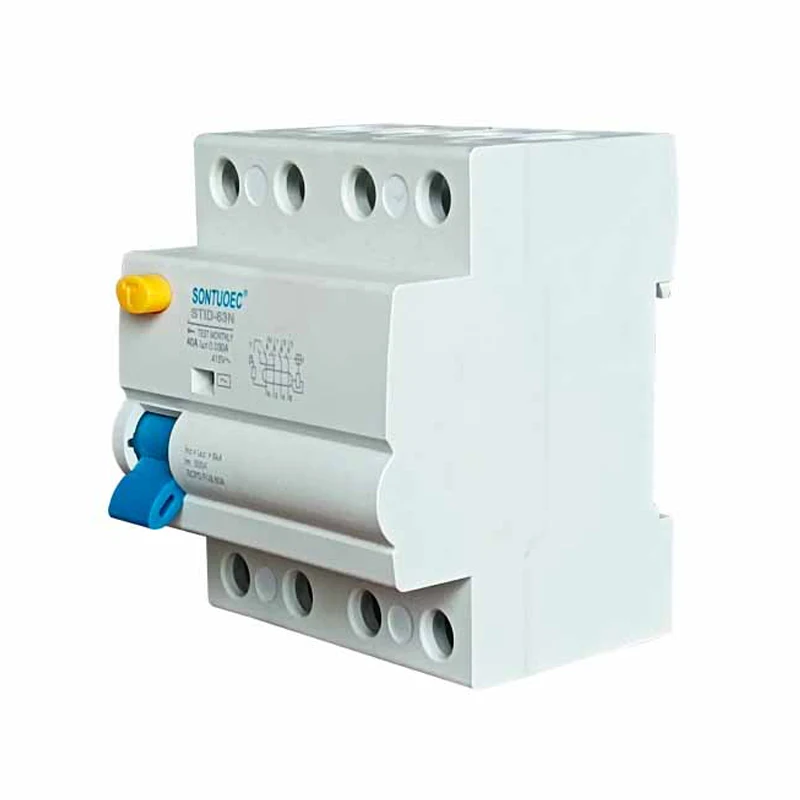

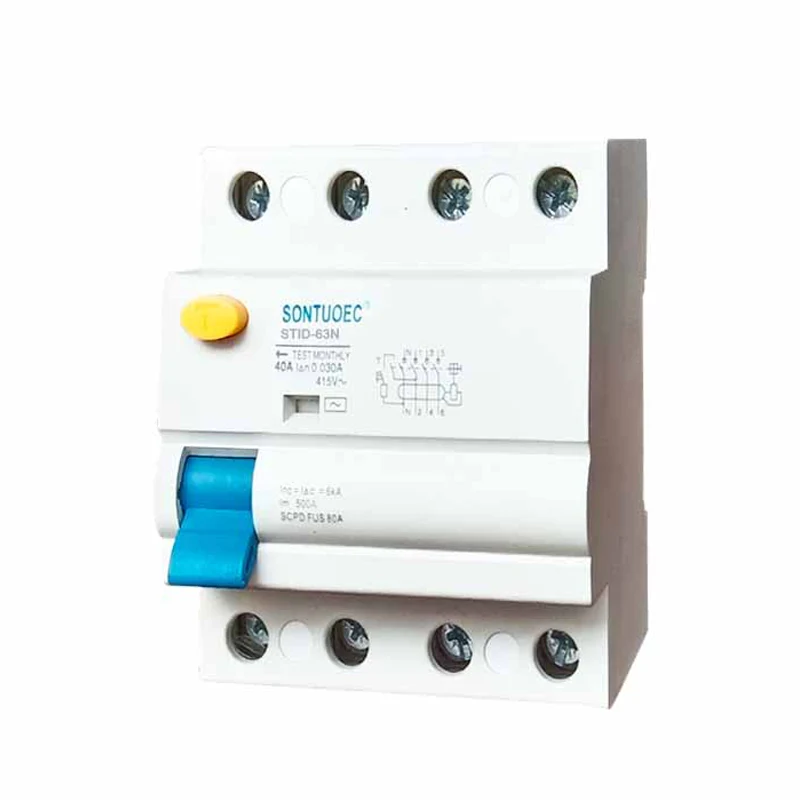

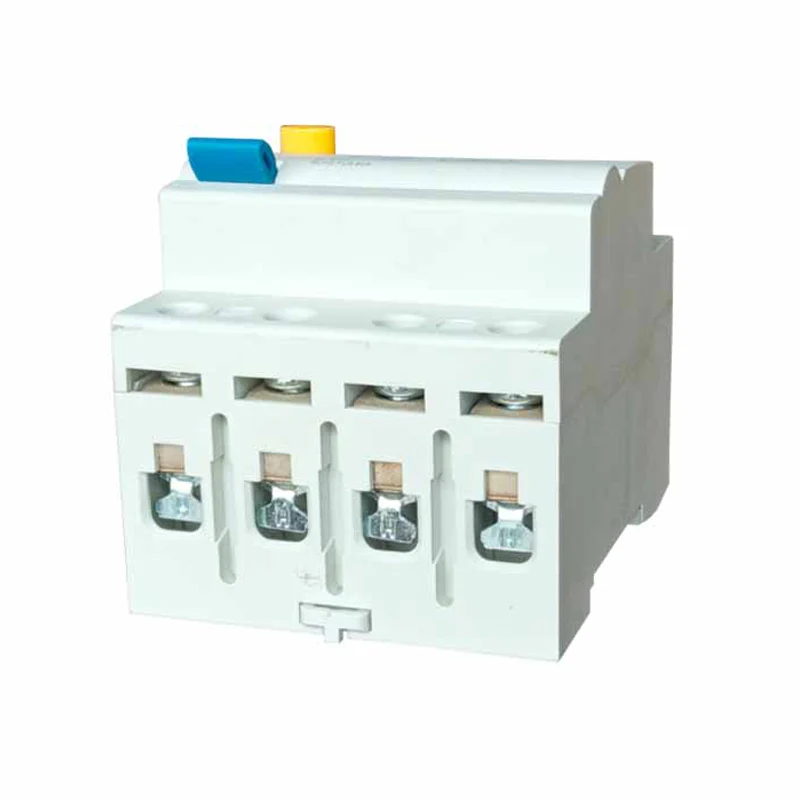

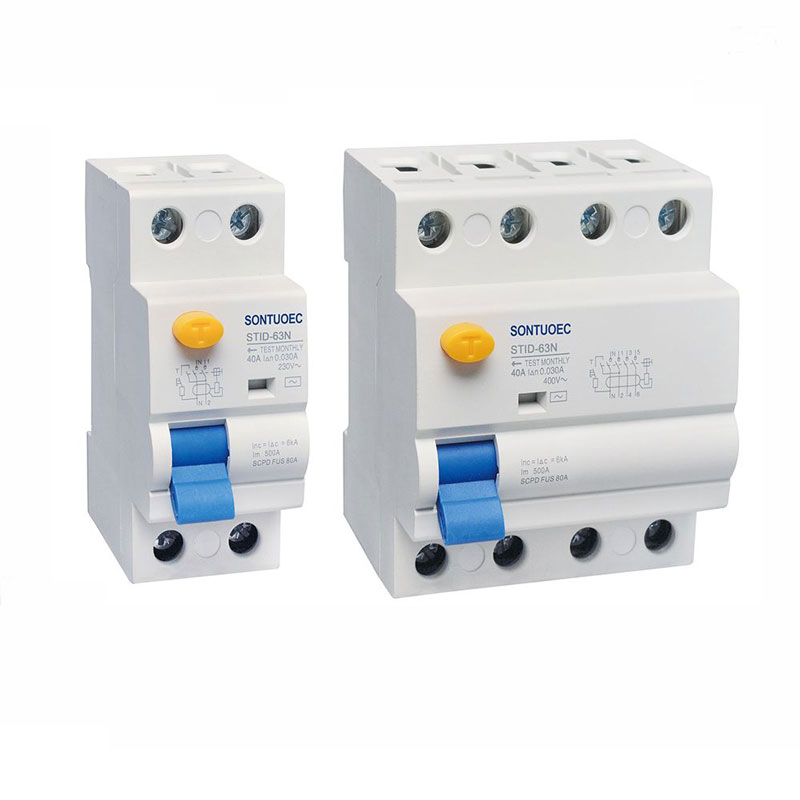

63A / 100MA Residwali Current Breaker RCCB

63A / 100MA Circuit Breaker tal-Kurrent Residwali RCCB huwa l-kurrent f'ċirkwit għajr il-kurrent operattiv normali, li jista 'jiġi ġġenerat minħabba ħsara fl-insulazzjoni tat-tagħmir, xokk elettriku tal-persunal, jew ħsarat fl-art, eċċ. Il-funzjoni ewlenija tal-RCCB hija li tnaqqas malajr iċ-ċirkwit meta l-kurrent residwu jiġi osservat bħala li jaqbeż il-valur preset, u b'hekk jipprevjeni l-aċċidenti ta' l-elettriku u l-istrixxi elettriċi.

Mudell:STID-63N

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Standard:	IEC 61008-1
Mudell:	Sinjal-63n
Karatteristiċi kurrenti residwi:	U, u
Pol Nru.:	2p, 4p
Kurrent Rated:	16A, 25A, 32A, 40A, 63A;
Vultaġġ Rated:	230 / 400V AC
Frekwenza nominali:	50 / 60Hz
Kurrent Residwali Rated Iδn:	10ma, 30mA, 100mA, 300mA, 500MA
Kurrenti Residwali Residwali Mhux Operattiv I ΔNO:	≤0.5iΔN
Kurrent ta 'Ċirkuwitu Qasir Kundizzjonat Inc:	6000A
Ċirkuwitu qasir ta 'Residenti Residenti Kondizzjonat IδC kurrenti:	6000A
It-tul tat-tgerbib:	Tripping istantanju≤0.1sec
Firxa kurrenti tat-tgerbib residwu:	0.5iΔN ~ Iδn
Reżistenza elettro-mekkanika:	4000 ċiklu
Torque ta 'qfil:	2.0nm
Terminal tal-Konnessjoni:	Terminal tal-pilastru terminali bil-kamin bi morsa
Installazzjoni:	Immuntar tal-Ferrovija ta '35mm Din

Prinċipju ta 'Operazzjoni

Il-prinċipju operattiv tal-RCCB huwa bbażat fuq il-prinċipji ta 'induzzjoni elettromanjetika u bilanċ kurrenti. Meta l-kurrent residwu fiċ-ċirkwit jgħaddi mit-transformer, it-transformer jiġġenera fluss manjetiku korrispondenti. Dan il-fluss manjetiku jinbidel f'sinjal elettriku u pproċessat minn ċirkwit elettroniku. Meta s-sinjal elettriku pproċessat jilħaq limitu preset, l-RCCB iqajjem il-mekkaniżmu ta 'rilaxx biex jaġixxi, u jikkawża li ċ-ċirkwit jaqtgħu malajr iċ-ċirkwit.

Karatteristiċi ewlenin

Sensittività għolja: L-RCCB huwa kapaċi jinduna kurrenti residwi żgħar, ġeneralment inqas minn 30mA (il-valur eżatt jiddependi fuq l-ispeċifikazzjonijiet tal-prodott), li jgħin biex jinqata 'ċ-ċirkwiti fil-ħin qabel ma jseħħu l-inċidenti ta' l-elettrokuzzjoni.

Rispons mgħaġġel: RCCB jista 'jaqta' malajr iċ-ċirkwit fi ftit millisekondi wara li jinduna bil-kurrent residwu, li effettivament jipprevjeni inċidenti ta 'xokk elettriku u t-tixrid ta' nirien elettriċi.

Sikur u affidabbli: RCCB tadotta komponenti elettroniċi avvanzati u mekkaniżmu ta 'skonnettjar b'affidabilità għolja u stabbiltà. Fl-istess ħin, għandu wkoll tagħbija żejda u funzjonijiet ta 'protezzjoni ta' ċirkwiti qosra, li jistgħu jipproteġu bis-sħiħ is-sigurtà taċ-ċirkwiti u t-tagħmir.

Faċli biex tinstalla u tinżamm: RCCB ġeneralment tadotta disinn modulari, struttura kompatta u faċli biex tinstalla. Għandu wkoll faċli biex tispiċċa u tissostitwixxi kuntatti għal manutenzjoni u spezzjoni ta 'rutina.

Xenarji ta 'applikazzjoni

63A / 100MA Residwali Current Breaker RCCB huwa użat ħafna f'varjetà ta 'sitwazzjonijiet fejn hija meħtieġa protezzjoni elettrika, inkluż iżda mhux limitata għal:

Bini residenzjali u kummerċjali: Għall-protezzjoni ta 'tagħmir elettriku u sigurtà personali kontra inċidenti ta' xokk elettriku u nirien elettriċi. Fid-djar, l-RCCBs huma ġeneralment installati f'kaxex ta 'distribuzzjoni bħala l-protezzjoni ewlenija jew tal-fergħa għaċ-ċirkwiti tad-dar.

Linja ta 'produzzjoni industrijali: tintuża biex tipproteġi l-operat normali ta' tagħmir elettriku bħal muturi, transformers, eċċ., U jipprevjeni ħsara fit-tagħmir u għeluq ikkawżat minn tnixxija u tagħbija żejda. Fil-qasam industrijali, l-RCCBs huma ġeneralment installati fit-tarf tad-daħla tal-enerġija tat-tagħmir elettriku bħala l-apparat ta 'protezzjoni tat-tagħmir.

Faċilitajiet Pubbliċi: bħal sptarijiet, skejjel, libreriji u postijiet oħra, RCCBs jintużaw biex jiżguraw l-operat sikur ta 'tagħmir elettriku u l-użu sikur ta' l-elettriku mill-persunal. Dawn il-postijiet ġeneralment ikollhom rekwiżiti ogħla għas-sigurtà elettrika, u għalhekk l-RCCBs jintużaw b'mod aktar wiesa '.
