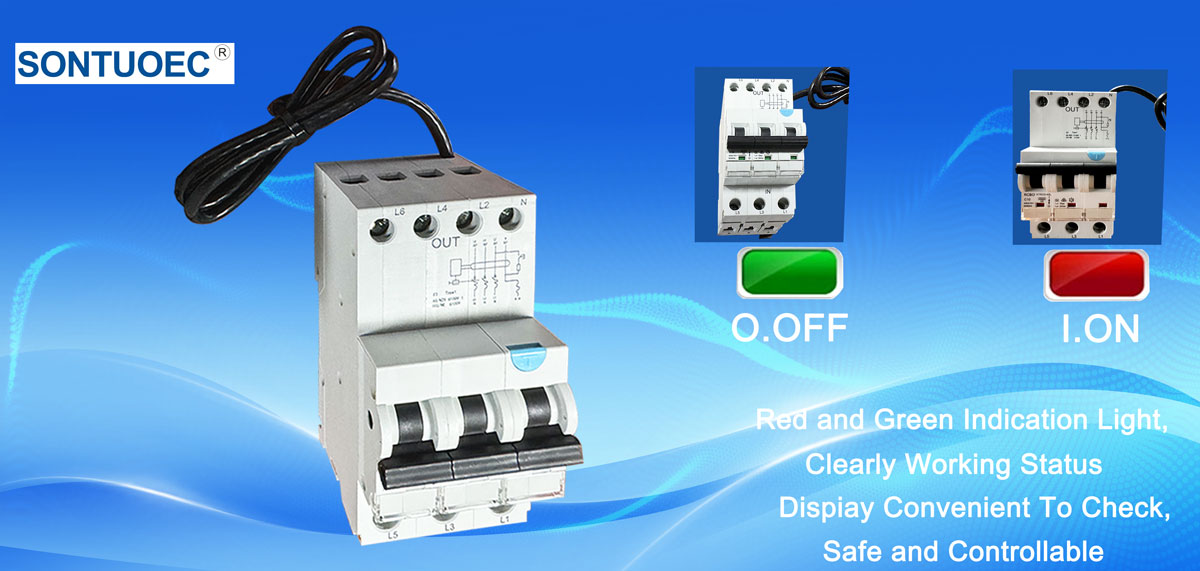

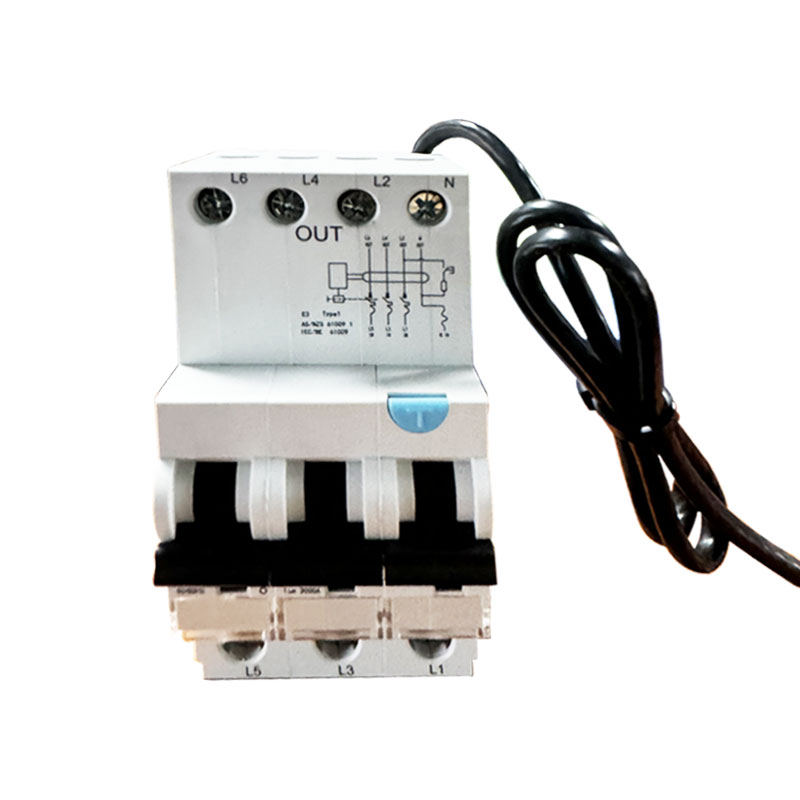

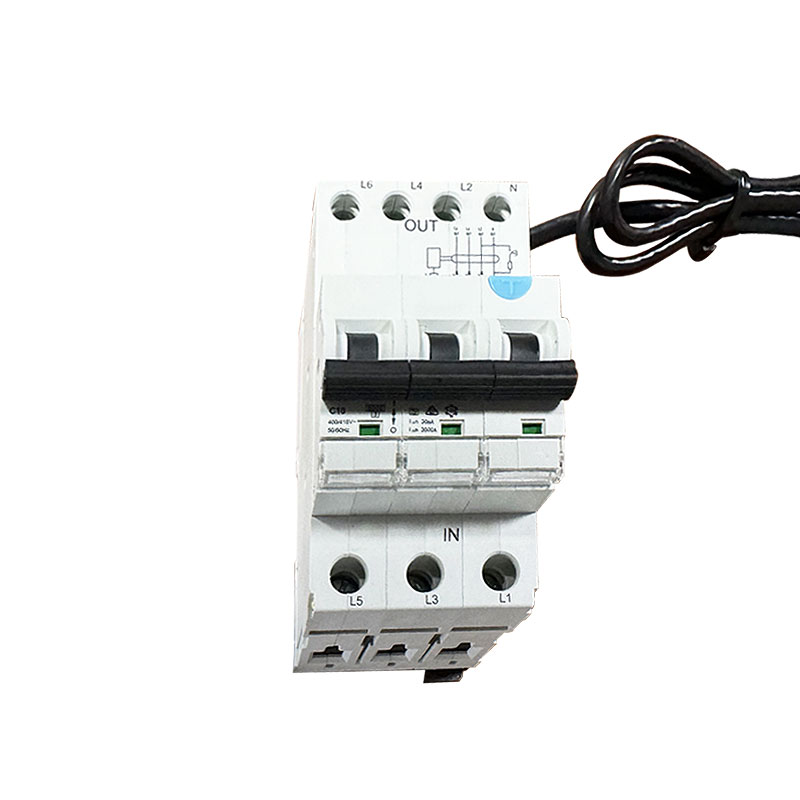

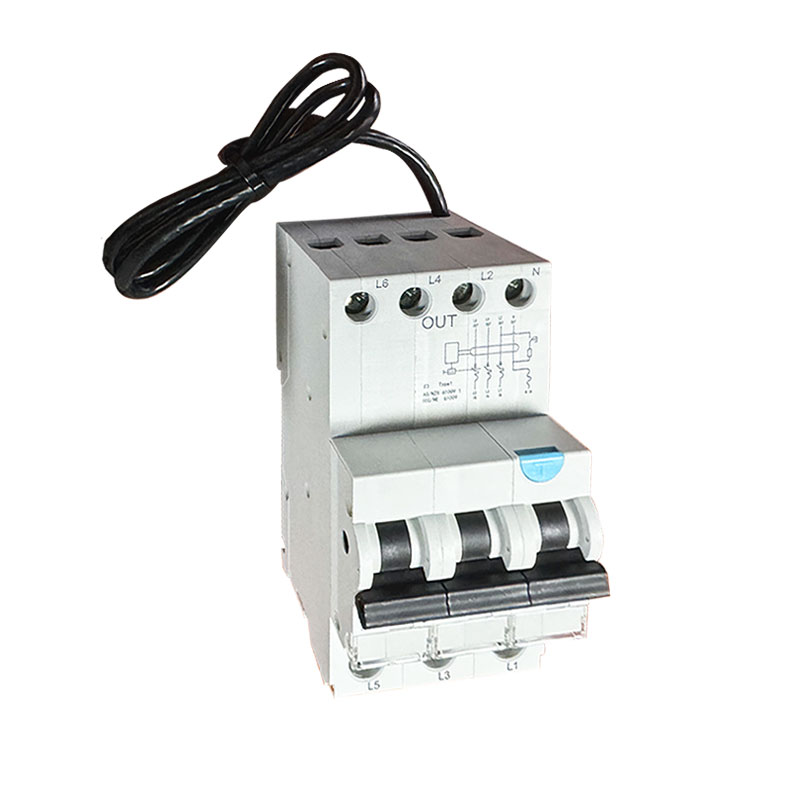

6KA 3P + N Tnixxija Circuit Breaker A (AC) Tip RCBO bil-kejbil

SontuoEC huwa wieħed mill-fornituri / manifatturi Ċiniżi li jispeċjalizzaw fil-produzzjoni ta 'apparat elettriku żgħir ta' 6KA 3P + N L-Tnixxija ta 'Circuit Breaker A (AC) Tip RCBO bil-kejbil huwa prinċipalment użat f'AC 50Hz (60Hz), vultaġġ ikklatat 110 / 220V, 120v, 120 / 240V, ikklassifikat kurrent 6A sa 40 sa 40a sistema ta' distribuzzjoni tat-terminal ta 'vultaġġ baxx. RCBO Stro3-40L huwa ugwali mal-funzjoni MCB + RCD; Jintuża għall-protezzjoni ta 'xokk elettriku u protezzjoni ta' kuntatt indirett uman, protezzjoni ta 'tagħmir elettriku meta l-ġisem tal-bniedem li jmissu l-kurrent ta' tnixxija ta 'l-elettriku jew netwerk elettriku jaqbeż il-valur stipulat, u żejjed ta' tagħbija u protezzjoni ta 'ċirkwit qasir.

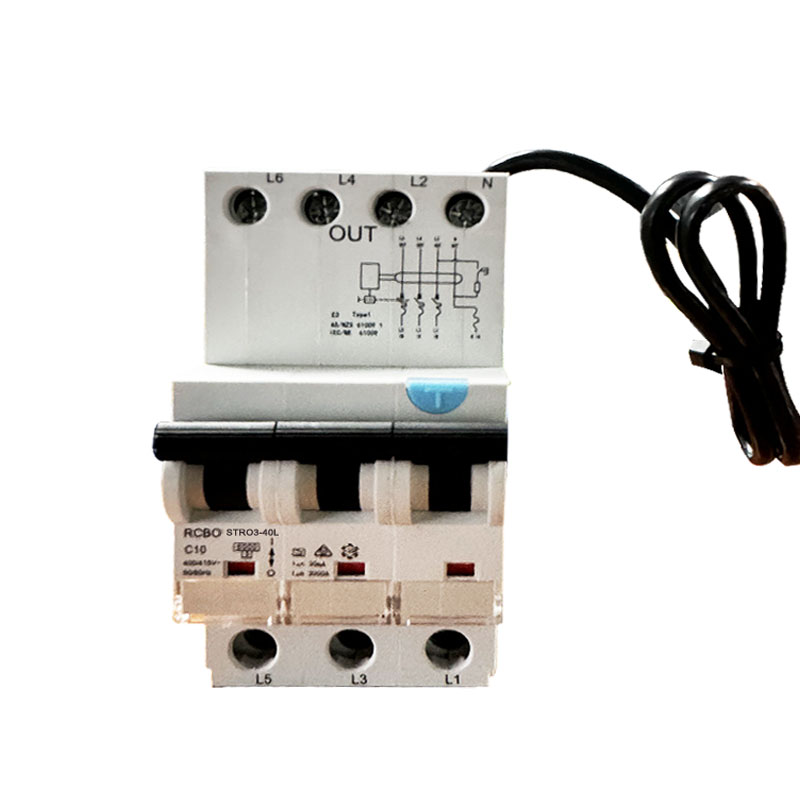

Mudell:STRO3-40L

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Dejta Teknika:

Sandard

IEC / EN61009-1

Karatteristiċi elettriċi

Tip (mewġa Forma tat-tnixxija tad-dinja sensata)

Elettro-manjetiku tip

Kurrent klassifikat fi

U, u

Arbli

(1p + n)

Vultaġġ nominali

110 / 220,120V

Kurrent Klassifikat:

6,10,16,20,25,32,40a

Sensittività klassifikata i △ n

0.01,0.03,0.1

UI tal-Vultaġġ tal-Insulazzjoni

500

Rated Residual Making u

500

Kapaċità ta 'tkissir i △ m

Kurrent ta 'ċirkwit qasir i △ c

6000

Fjus SCPD

6000, 10000a

BitmapbitMapBitMapBitmap

Frekwenza klassifikata

50/60

Grad ta 'tniġġis

Karatteristiċi mekkaniċi

Elettriku ħajja

4000

Ħajja mekkanika

4000

Grad ta 'protezzjoni

IP20

Temperatura ambjentali

ºC

-5 ~ + 40 (applikazzjoni speċjali jekk jogħġbok irreferi għal Korrezzjoni tal-Kumpens għat-Temperatura)

(bil-medja ta 'kuljum ≤35ºC)

Temperatura tal-ħażna

ºC

-25 ~ + 70

Installazzjoni

Terminal tip ta 'konnessjoni

Kejbil / u-tip busbar busbar / pin-busbar

Daqs tat-terminal fuq / qiegħ għall-kejbil

mm²

AWG

18-5

Daqs tat-terminal ta 'fuq / qiegħ għal busbar

mm²

AWG

18-5

Tissikka t-torque

N^*m

In-lbs

Immuntar

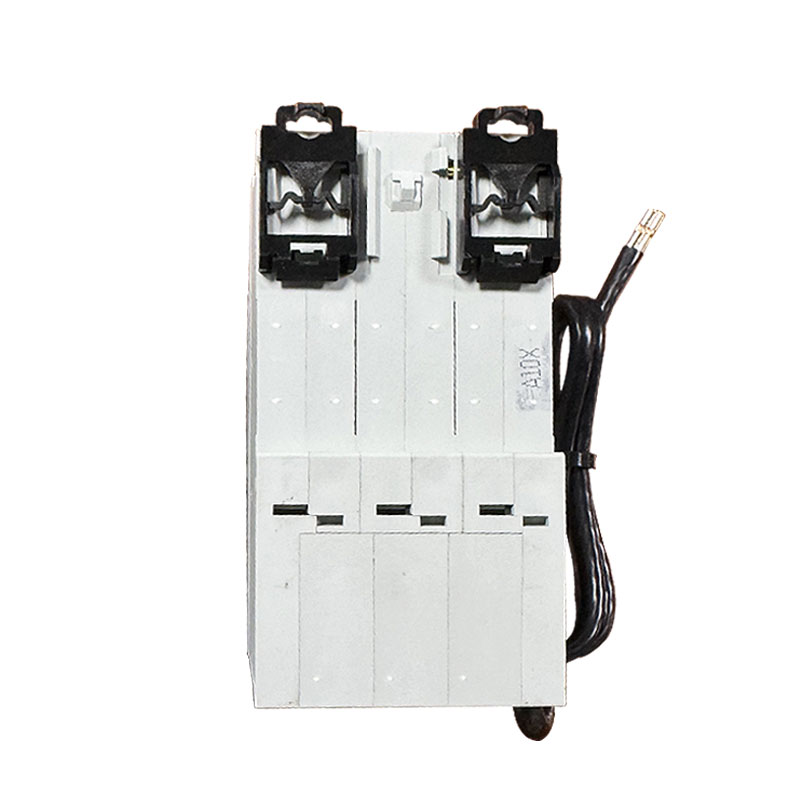

Fuq DIN Rail EN 60715 (35mm) permezz ta 'apparat tal-klipp veloċi

Konnessjoni

Minn fuq u qiegħ

Karatteristiċi u funzjonijiet ewlenin

Protezzjoni tal-kurrent residwu: Meta l-kurrent residwu (i.e., kurrent ta 'tnixxija) fiċ-ċirkwit jilħaq valur issettjat minn qabel, l-RCBO huwa kapaċi jaġixxi malajr biex jaqta' ċ-ċirkwit, u b'hekk jipprevjeni inċidenti ta 'elettrokuzzjoni u nirien elettriċi.

Protezzjoni ta 'tagħbija żejda: Meta l-kurrent fiċ-ċirkwit jaqbeż il-kurrent nominali tar-RCBO, huwa kapaċi jaqta' ċ-ċirkwit f'perjodu ta 'żmien speċifikat, u b'hekk jipprevjeni ħsara liċ-ċirkwit jew inċidenti tan-nar ikkawżati minn tagħbija żejda.

Protezzjoni ta 'ċirkwit qasir: Meta jseħħ ċirkwit qasir fiċ-ċirkwit, RCBO jista' jaġixxi malajr biex jaqta 'l-kurrent ta' ċirkwit qasir u jipproteġi s-sigurtà taċ-ċirkwit u t-tagħmir.

Karatteristiċi ta 'rilaxx tat-tip B: Kif imsemmi hawn fuq, RCBOs tat-tip B huma partikolarment adattati għal tagħbijiet li mhumiex sensittivi għal tagħbijiet żejda istantanji, iżda sensittivi għal tagħbijiet żejda fit-tul.

Xenarji ta 'applikazzjoni

6KA 3P + N Tnixxija ta 'Circuit Breaker A (AC) tat-tip RCBO bil-kejbil huma użati ħafna f'postijiet fejn huma meħtieġa varjetà ta' funzjonijiet ta 'protezzjoni taċ-ċirkwiti, speċjalment dawk iċ-ċirkwiti li jużaw tagħbijiet b'rekwiżiti speċjali għal karatteristiċi ta' tagħbija żejda. Eżempju:

Bini residenzjali u kummerċjali: Użat biex jipproteġi ċ-ċirkwiti tad-dawl, ċirkwiti tas-sokit, eċċ. Biex tiżgura s-sigurtà personali u s-sigurtà tat-tagħmir.

Postijiet industrijali: Għall-protezzjoni ta 'diversi tagħmir industrijali, bħal ħiters tar-reżistenza, lampi inkandexxenti, eċċ., Biex tevita ħsara fit-tagħmir jew inċidenti tan-nar ikkawżati minn tagħbija żejda jew tnixxija.

Agrikoltura u Ortikultura: Użati biex jipproteġu tagħmir agrikolu bħal serer, sistemi ta 'tisqija, eċċ., Biex tiżgura t-tħaddim normali tat-tagħmir u s-sigurtà tal-persunal.

Prekawzjonijiet u manutenzjoni

Għażla korretta tal-kurrent nominali: Meta tagħżel is-6KA 3P + N Tnixxija Circuit Breaker A (AC) Tip RCBO bil-kejbil, il-valur tal-kurrent nominali xieraq għandu jintgħażel abbażi tal-kurrent ratat u l-karatteristiċi tat-tagħbija.

Spezzjoni u manutenzjoni perjodika: Perjodikament jispezzjona u jżomm l-RCBO biex jiżgura li jopera b'mod affidabbli, huwa bil-fili b'mod sikur, u huwa ħieles minn ħsara jew korrużjoni.

Evita operazzjoni falza: Meta tinstalla u tuża, għandha tingħata attenzjoni biex tevita l-installazzjoni tal-RCBO f'ambjent suxxettibbli għal interferenza sabiex tevita l-operazzjoni falza tagħha.

Immaniġġjar fil-ħin tal-ħsarat: Meta RCBO tfalli jew topera, il-kawża għandha tkun identifikata u l-issolvi l-problemi għandu jsir fil-ħin biex jiġi żgurat it-tħaddim sikur taċ-ċirkwit.
