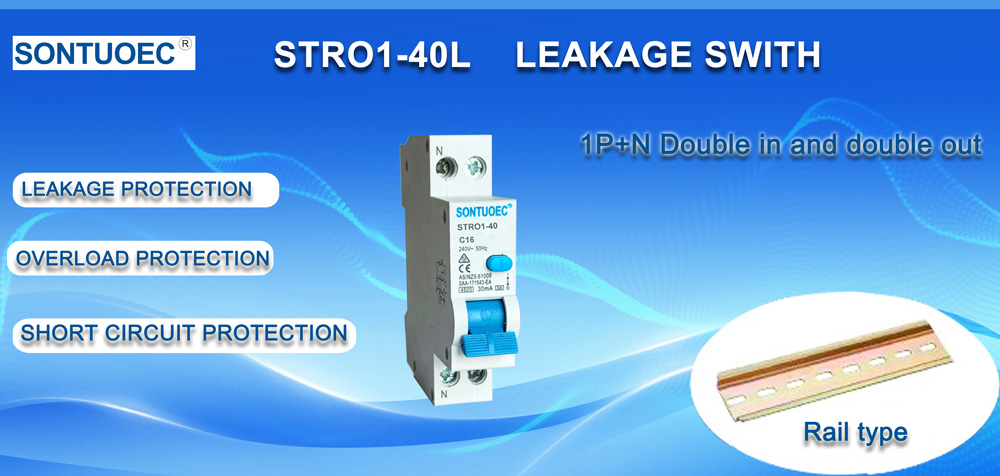

6ka Circuit Breaker Kurrent Residwu Over Current Protection RCBO

SONTUOEC huwa wieħed mill-fornituri / manifatturi Ċiniżi li jispeċjalizzaw fil-produzzjoni ta 'diversi apparati elettriċi żgħar STRO1-40 RCBO, isem sħiħ huwa Circuit Breaker Residwu Kurrent bi Protezzjoni ta' Kurrent Żejjed. Huwa apparat ta 'sigurtà elettrika li jintegra protezzjoni ta' tagħbija żejda, protezzjoni ta 'ċirkwit qasir u protezzjoni ta' tnixxija, u huwa użat ħafna f'sistemi elettriċi f'żoni residenzjali, kummerċjali u industrijali biex jiżgura s-sigurtà personali u tħaddim sikur ta 'tagħmir.STRO7-40 RCBO huwa apparat ta' sigurtà elettrika importanti b'tagħbija żejda, short circuit u protezzjoni kontra t-tnixxija. Billi tifhem il-prinċipju tax-xogħol tagħha, il-karatteristiċi, ix-xenarji ta 'applikazzjoni, u l-metodi ta' għażla u installazzjoni, tista 'tuża u żżomm aħjar STRO7-40 RCBO biex tiżgura t-tħaddim sikur tas-sistemi elettriċi.

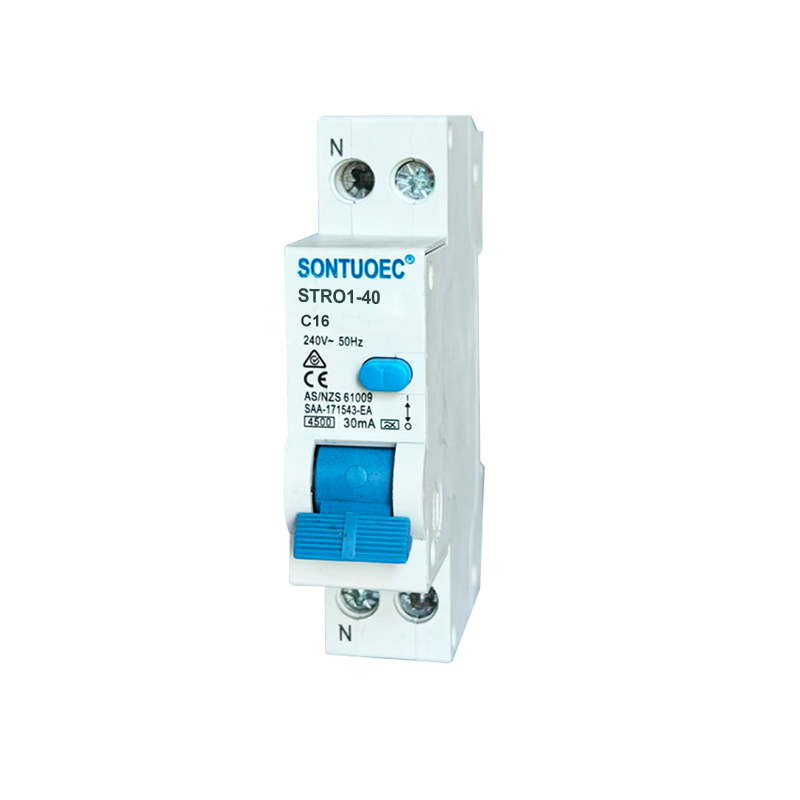

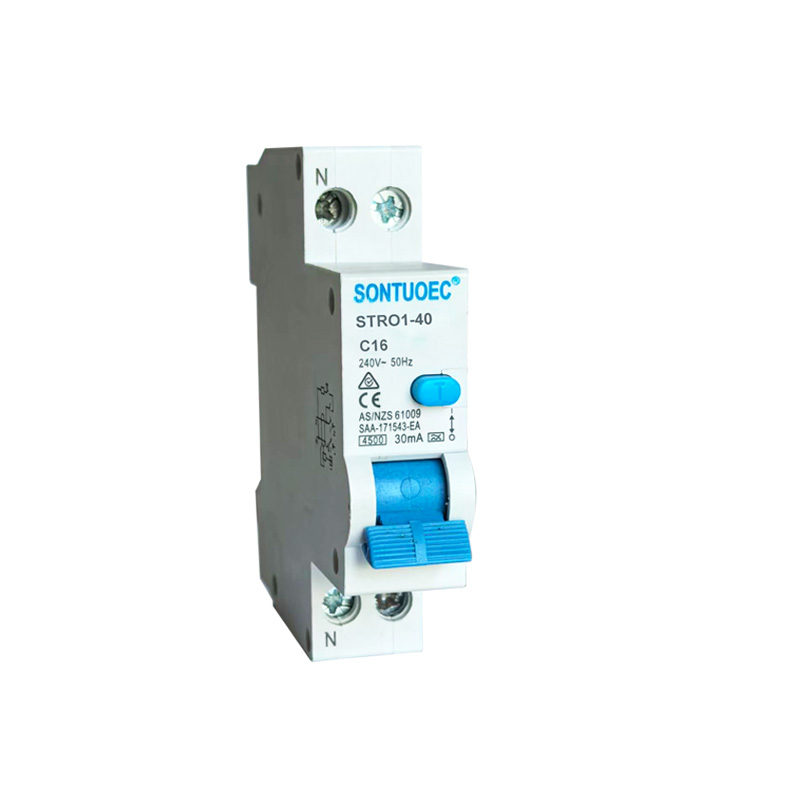

Mudell:STRO1-40

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Speċifikazzjonijiet:

Sandard			IEC/EN 61009-1
Elettriku	Tip (forma ta' mewġa tat-tnixxija tad-dinja skoperta)		Tip elettroniku
karatteristiċi	Kurrent nominali In	A	A, AC
	Pollakki	P	1P+N
	Vultaġġ nominali	V	AC 230
	Kurrent nominali:		6,10,16,20,25,32,40A
	Sensittività ratata I△n	A	0.01,0.03,0.1,0.3,0.5
	Vultaġġ ta 'insulazzjoni Ui	V	250
	Rated residwu teħid u	A	500
	kapaċità ta 'tkissir I△m	A	500
	Kurrent ta' short-circuit I△c	A	45,006,000
	Frekwenza ratata	Hz	50/60
	Grad tat-tniġġis		2
Mekkaniċi	Ħajja elettrika	t	4000
karatteristiċi	Ħajja mekkanika	t	10000
	Grad ta' protezzjoni		IP20
	Temperatura ambjentali	ºC	-25~+40
	(b'medja ta' kuljum ≤35ºC)	ºC	-25~+40
	Temperatura tal-ħażna	ºC	-25~+70
Installazzjoni	Tip ta 'konnessjoni terminali		Cable/busbar tat-tip U/busbar tat-tip pin
	Daqs terminali ta 'fuq/qiegħ għall-kejbil	mm2	25
	Daqs terminali ta 'fuq/qiegħ għall-kejbil	AWG	18-5
	Daqs tat-terminal fuq/qiegħ għal busbar	mm2	25
	Daqs tat-terminal fuq/qiegħ għal busbar	AWG	18-3
	Immuntar		Fuq ferrovija DIN EN 60715 (35mm) permezz ta 'apparat ta' clip veloċi
	Konnessjoni		Minn fuq u minn isfel

Funzjonijiet ewlenin ta 'STRO1-40 RCBO

Protezzjoni ta 'tagħbija żejda: Meta l-kurrent fiċ-ċirkwit jaqbeż il-valur nominali tal-STRO1-40 RCBO, awtomatikament jaqta' ċ-ċirkwit f'perjodu ta 'żmien stabbilit biex jipprevjeni li ċ-ċirkwit u t-tagħmir jisħnu żżejjed, u b'hekk jiġu evitati n-nar u l-ħsara.

Protezzjoni ta 'short circuit: Meta jseħħ short circuit f'ċirkwit, l-STRO1-40 RCBO se jaqta' malajr iċ-ċirkwit biex jipprevjeni li l-kurrent ta 'short circuit milli jikkawża ħsara serja liċ-ċirkwit u t-tagħmir.

Protezzjoni kontra t-tnixxija: L-RCBO STRO1-40 huwa kapaċi jiskopri kurrent residwu (jiġifieri, kurrent ta 'tnixxija) f'ċirkwit. Meta l-kurrent residwu jaqbeż il-limitu stabbilit, l-STRO1-40 RCBO se jaqta 'ċ-ċirkwit f'perjodu ta' żmien qasir ħafna biex jipprevjeni inċidenti ta 'elettrokuzzjoni u nirien elettriċi.

Prinċipju ta 'tħaddim ta' l-RCBO STRO1-40

L-RCBO STRO1-40 fih detector tal-vjaġġ manjetiku termali intern (għal protezzjoni ta 'tagħbija żejda u short circuit) u detector ta' kurrent residwu (għall-protezzjoni kontra t-tnixxija). Meta l-kurrent kurrenti jew residwu fiċ-ċirkwit huwa anormali, l-attakkant korrispondenti jqajjem il-mekkaniżmu ta 'tgerbib tal-STRO7-40 RCBO, li jagħmilha malajr maqtugħa ċ-ċirkwit.

1.Tripper Magnetiku Termali: Jutilizza s-sħana u l-kamp manjetiku ġġenerat meta l-kurrent jgħaddi mill-konduttur biex iqajjem it-tgerbib. Meta l-kurrent ikun għoli wisq, il-konduttur jisħon u jiġġenera kamp manjetiku, u jikkawża li l-bimetal ġewwa l-attakkant manjetiku termali jitgħawweġ jew il-kalamita tattira l-qalba tal-ħadid, u b'hekk tiskatta l-mekkaniżmu tat-tgerbib.

2.Ditekter tal-kurrent residwu: Jutilizza transformer tal-kurrent ta 'sekwenza żero biex jikxef il-kurrent residwu fiċ-ċirkwit. Meta l-kurrent residwu jaqbeż il-limitu stabbilit, id-ditekter tal-kurrent residwu jibgħat sinjal lill-mekkaniżmu ta 'tgerbib biex jaqta' ċ-ċirkwit.

Karatteristiċi ta 'STRO1-40 RCBO

Integrazzjoni multi-funzjonali: L-RCBO STRO1-40 jintegra funzjonijiet ta 'protezzjoni ta' tagħbija żejda, short-circuit u tnixxija, u jissimplifika d-disinn u l-installazzjoni ta 'sistemi elettriċi.

Sensittività għolja: STRO1-40 RCBOs jistgħu jiskopru u jaqtgħu malajr kurrenti anormali u residwi fiċ-ċirkwit, u jipprovdu protezzjoni affidabbli.

Faċli biex tinstalla u żżomm: STRO1-40 RCBOs huma ġeneralment modularizzati għal installazzjoni u manutenzjoni faċli.

Sigurtà għolja: STRO1-40 RCBOs huma ttestjati u ċċertifikati b'mod rigoruż għal sigurtà u affidabilità għolja biex jiżguraw it-tħaddim sikur tas-sistemi elettriċi.

Xenarji ta 'Applikazzjoni ta' STRO1-40 RCBO

STRO1-40 RCBOs jintużaw ħafna f'sistemi elettriċi fis-setturi residenzjali, kummerċjali u industrijali, speċjalment dawk li jeħtieġu protezzjoni simultanja ta 'tagħbija żejda, short circuit u tnixxija tad-dinja. Normalment huma installati f'kaxxi tad-distribuzzjoni, switchboards jew kabinetti tal-kontroll biex jipproteġu ċirkwiti u tagħmir minn ħsara kkawżata minn kurrent u vultaġġ anormali, u biex jipprevjenu l-elettrokuzzjoni.
