AC Contactor manjetiku

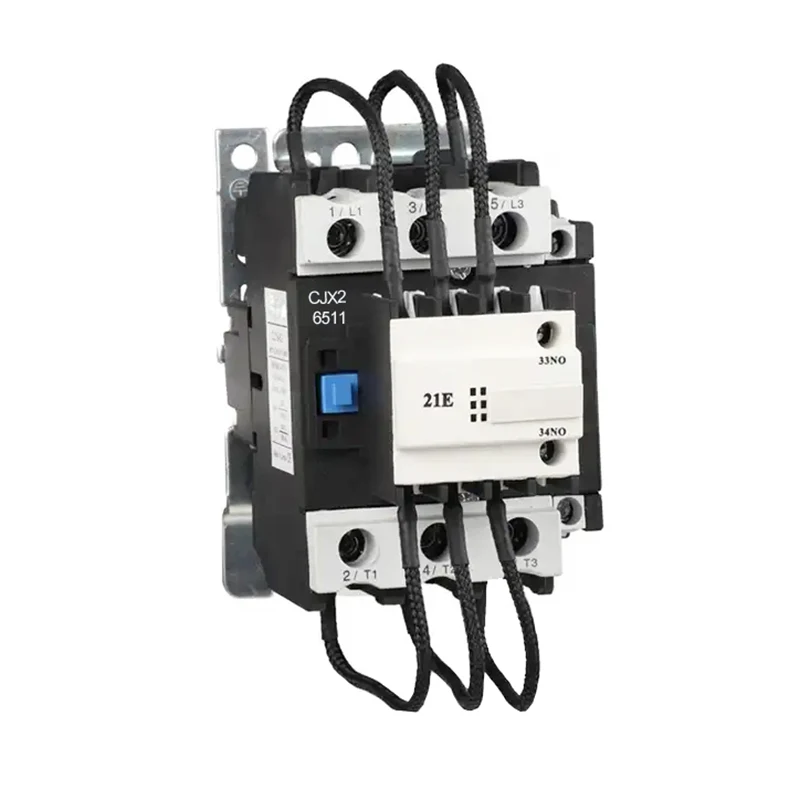

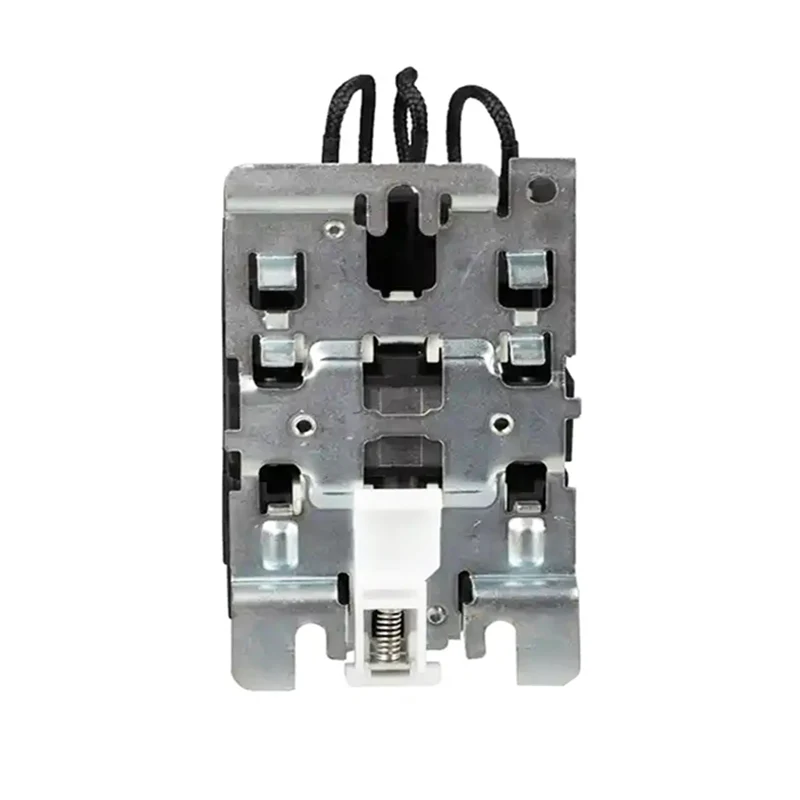

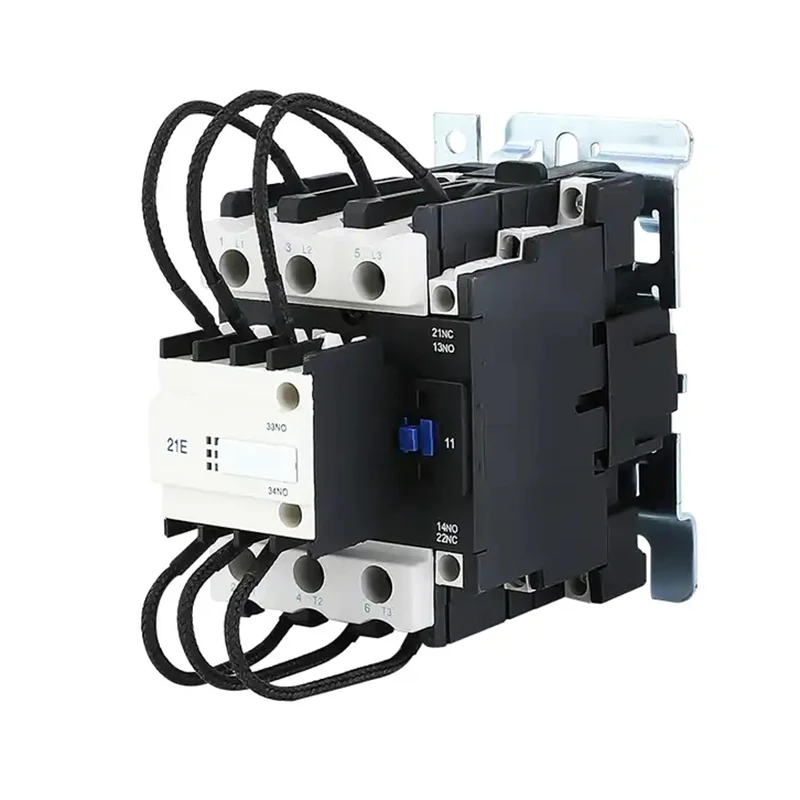

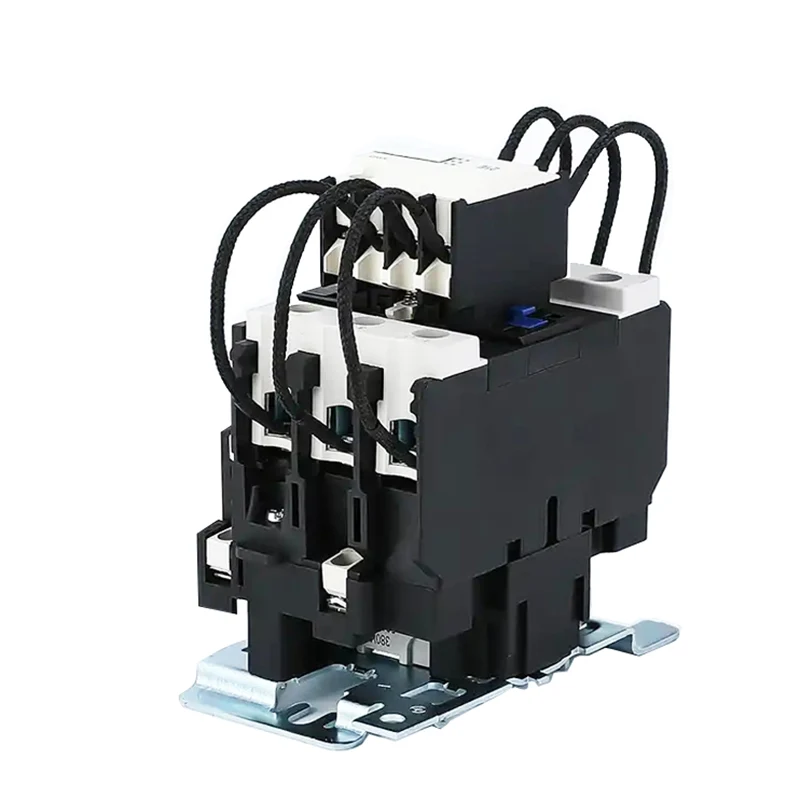

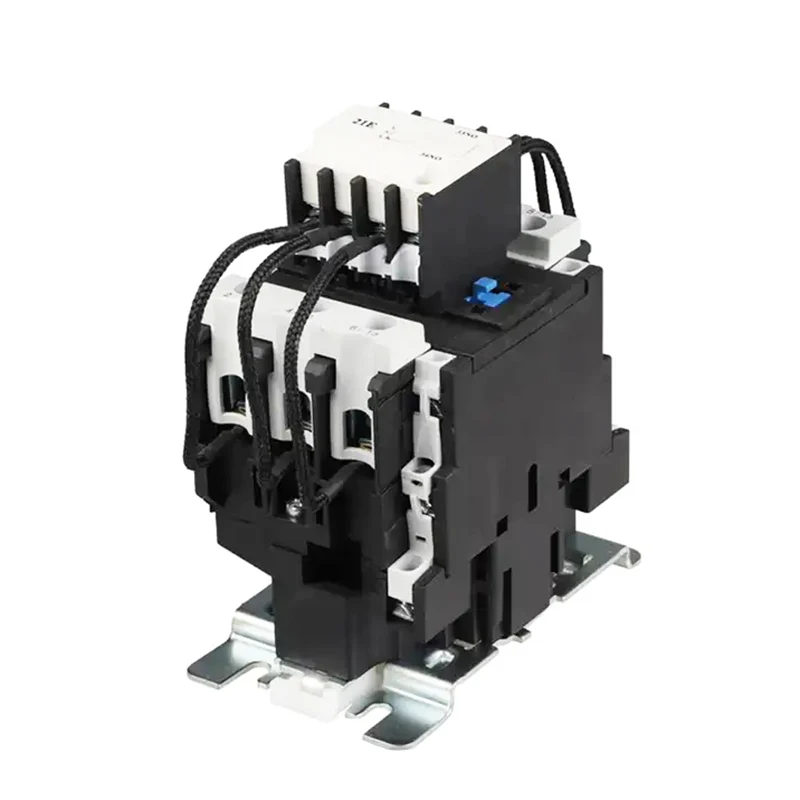

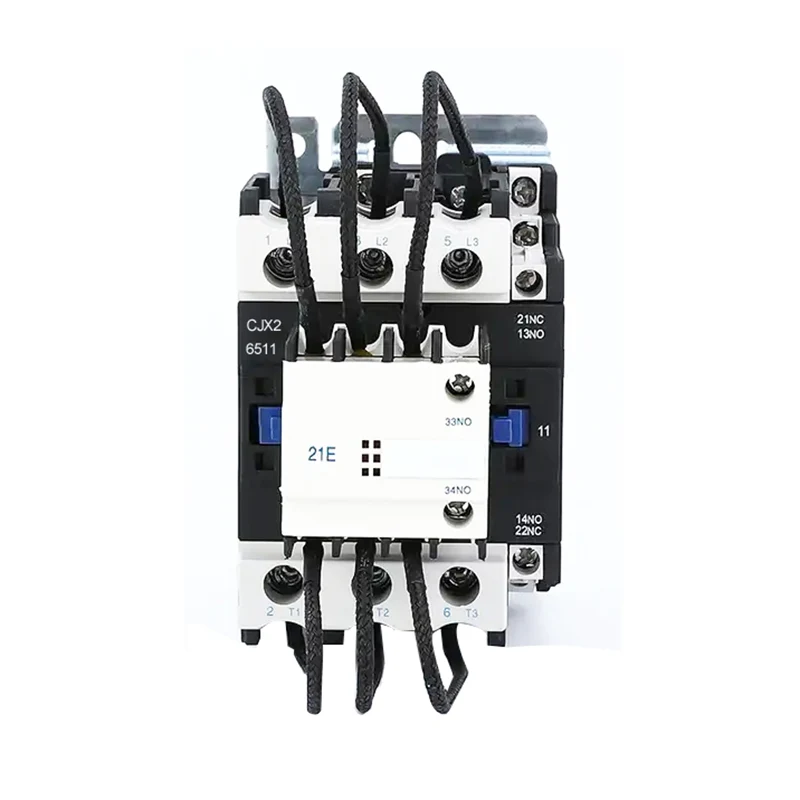

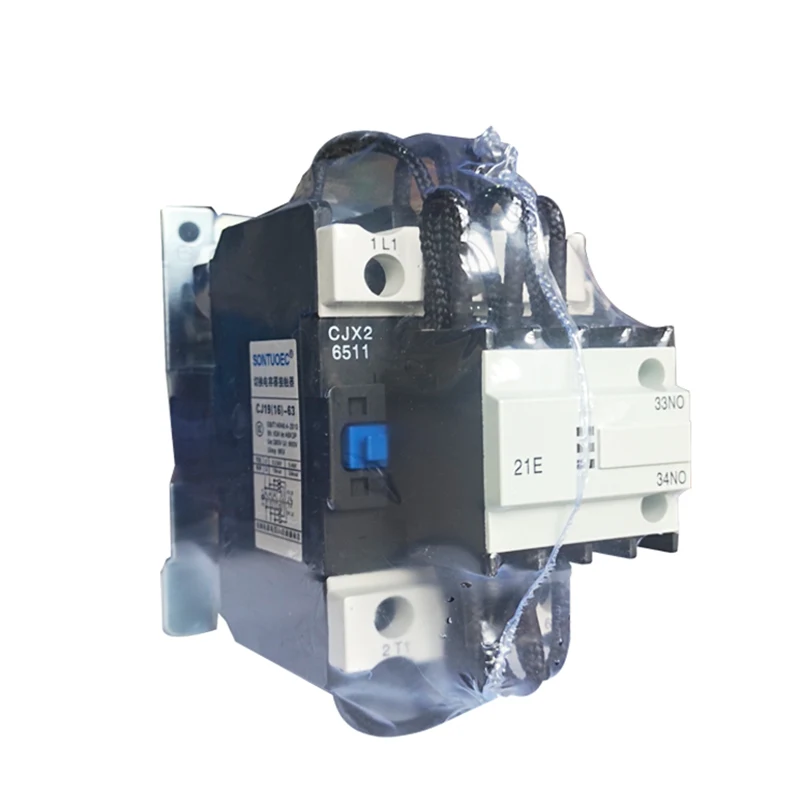

SCJ19 Switching capacitor tat-tip contactor jintuża fin-netwerk tal-enerġija ta 'AC 50Hz jew 60Hz, sa 380V, għall-operazzjoni jew il-qlib tal-apparat ta' kontroll tal-kapaċitatur LV fiċ-ċirkwit tal-qawwa reattiva LV. B'apparat antisurge, jista 'jnaqqas l-impatt ta' l-għeluq ta 'l-għeluq u jipprevjeni minn tagħbija żejda bħala tkissir.

Prinċipju ta 'Operazzjoni

Il-prinċipju operattiv tal-contactor manjetiku AC huwa bbażat fuq induzzjoni elettromanjetika u forza manjetika. Meta l-kolja tkun enerġizzata, il-kamp manjetiku ġġenerat jattira l-qalba tal-ħadid u jagħlaq il-kuntatti, u b'hekk jiftaħ iċ-ċirkwit. Meta l-kolja tiġi enerġizzata, il-kamp manjetiku jisparixxi, il-qalba tal-ħadid terġa 'tpoġġi taħt l-azzjoni tar-rebbiegħa, il-kuntatt ikun miksur u ċ-ċirkwit ikun skonnettjat. B'dan il-mod, il-contactor manjetiku AC jirrealizza l-kontroll taċ-ċirkwit AC.

Struttura u kompożizzjoni

Il-contactor manjetiku AC huwa prinċipalment magħmul mill-partijiet li ġejjin:

Sistema elettromanjetika: Tinkludi komponenti bħal coil, qalba u armatura, li huma l-partijiet ewlenin għall-ġenerazzjoni ta 'kamp manjetiku u azzjoni manjetika.

Sistema ta 'Kuntatt: Tinkludi l-kuntatt ewlieni u l-kuntatt awżiljarju, li jintużaw biex jixgħel u jintefgħu ċ-ċirkwit. Il-kuntatti ewlenin ġeneralment jintużaw biex iġorru kurrenti akbar, filwaqt li l-kuntatti awżiljari jintużaw biex jirrealizzaw diversi funzjonijiet ta 'kontroll.

Apparat tat-tifi tal-ark: Użat biex jitfi l-ark meta l-kuntatt ikun skonnettjat, u jwaqqaf l-ark milli jagħmel ħsara lill-kuntatt.

Komponenti oħra: bħal molol, parentesi, housings, eċċ., Jintużaw biex jirranġaw u jappoġġjaw il-komponenti biex jiżguraw it-tħaddim normali tal-contactor.

Karatteristiċi tal-istruttura

1.Il-contactor immuntat b'reżistenza limitata kurrenti, kapaċi jillimita ż-żieda ta 'swiċċjar f'valur permissibbli.

2. Il-contactor huwa ta 'struttura ta' break doppju direttament, il-mekkaniżmu ta 'aġir huwa b'aġilità, faċli biex tivverifika bl-idejn, strutturali kompatt biex tissostitwixxi l-kuntatti.

3. Blokk tat-terminal tat-terminal li jtejjeb bil-kopertura, sikur u affidabbli.

4. Jista 'jkun immuntat bil-viti, jew fuq 35 / 75mm standard tal-ferrovija standard.

Kundizzjonijiet ta 'Ħidma u Installazzjoni

(1) Temperatura ambjentali: -5 ℃ - + 40 ℃, it-temperatura medja m'għandhiex tkun 'il fuq + 35 ℃ f'24 siegħa.

(2) Kondizzjonijiet atmosferiċi: Atmosfera ta 'umdità ambjentali taħt 50% meta + 40 ℃. L-umdità ambjentali tista' tkun ogħla f'temperatura aktar baxxa. Fix-xahar l-iktar baxx ta ’temperatura baxxa + 25 ℃ għall-medja bl-umdità relattiva massima hija ta ’90%, u tikkunsidra l-bidla fit-temperatura u sseħħ minħabba l-prodott fuq il-wiċċ tal-ġel.

(3) Altitudni mhux ogħla minn 2000m meta tkun installazzjoni.

(4) Klassi ta 'Tniġġis: 3 Klassi

(5) Klassi ta 'Installazzjoni: III

(6) Kundizzjoni ta 'installazzjoni: il-wiċċ tal-immuntar u l-inklinazzjoni tal-pjan vertikali mhumiex aktar minn ± 5 °, u l-ebda impatt u vibrazzjoni sinifikanti, li tħawwad il-post.

Karatteristiċi ewlenin

Ħidma affidabbli: AC Contactor Magnetic huwa magħmul minn materjali ta 'kwalità għolja u proċess ta' manifattura avvanzat, li għandu affidabilità u stabbiltà għolja.

Ħajja ta 'servizz twil: Is-sistema ta' kuntatt hija magħmula minn materjali reżistenti għall-ilbies, li jistgħu jifilħu xokkijiet kbar ta 'kurrent u vultaġġ, li jtawlu l-ħajja tas-servizz.

Faċli biex tinżamm: L-istruttura hija raġonevolment iddisinjata, faċli biex tiżżarma u tissewwa, tnaqqas l-ispiża tal-manutenzjoni.

Speċifikazzjonijiet varji: Sabiex jissodisfaw il-bżonnijiet ta 'utenti differenti, il-contactor manjetiku AC għandu varjetà ta' speċifikazzjonijiet u mudelli minn fejn jagħżlu, inklużi livelli kurrenti differenti, livelli ta 'vultaġġ u konfigurazzjonijiet ta' kuntatt awżiljari.
