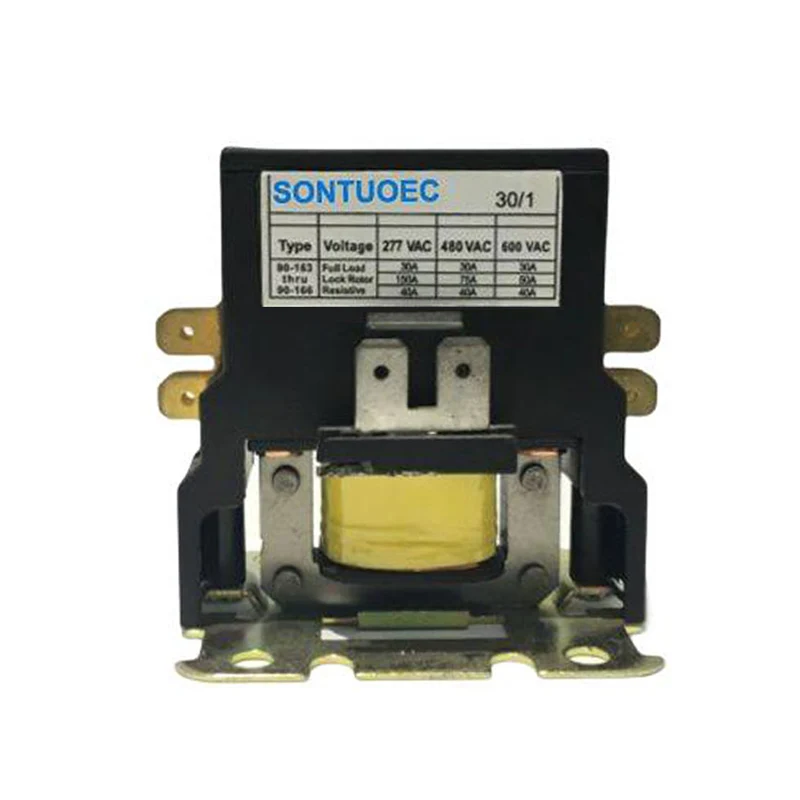

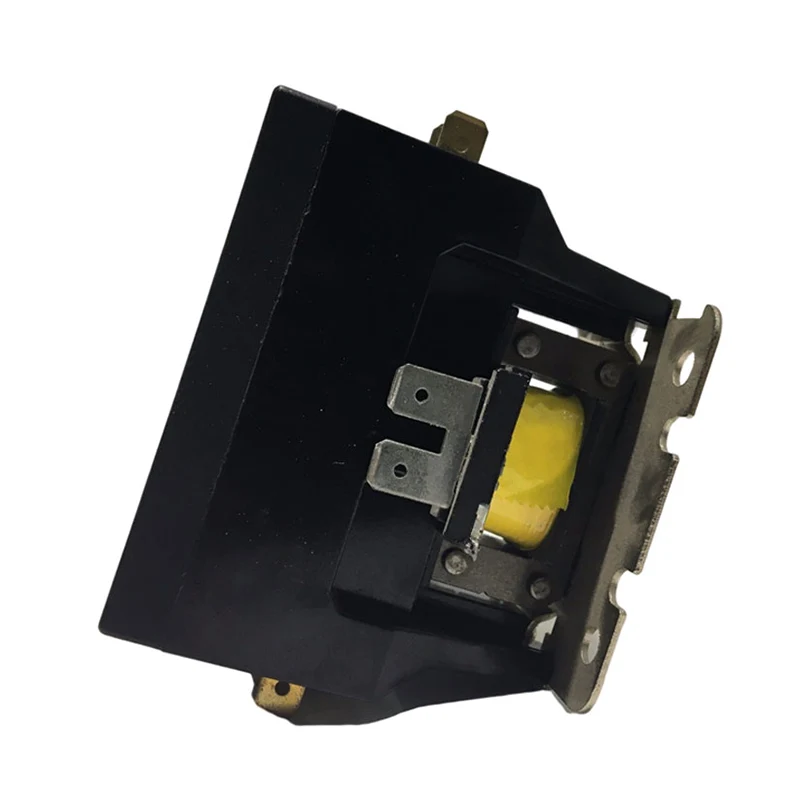

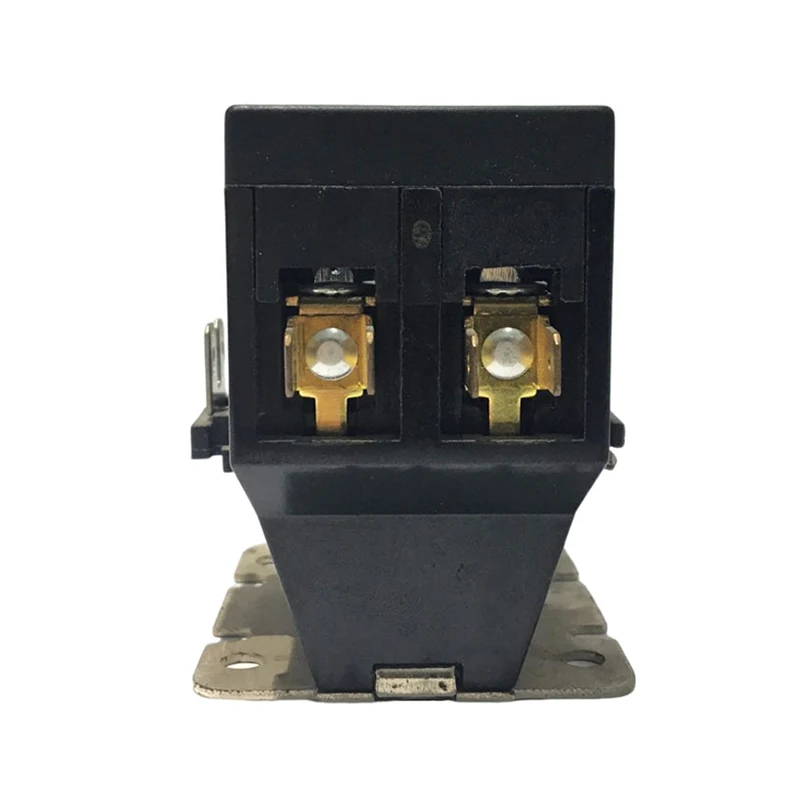

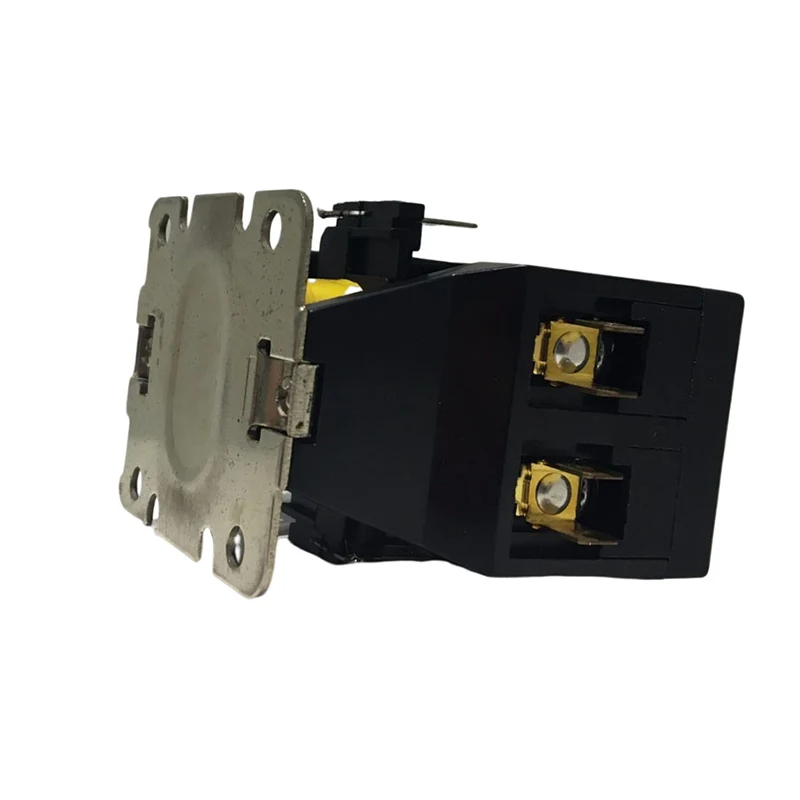

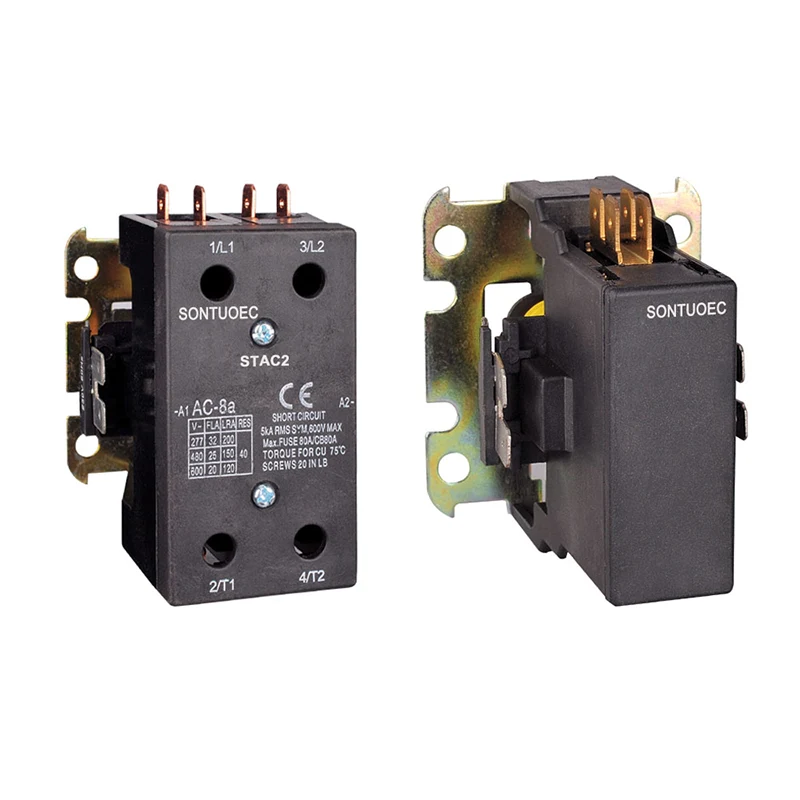

Il-kuntatturi tal-AC kondizzjonati tal-arja huma definiti għal skop tal-kuntattur AC huma ddisinjati għall-użu fi refriġerazzjoni, arja kondizzjonata, u sistema ta 'tisħin elettriku. Il-konnessjonijiet tal-enerġija jistgħu jsiru bi jew terminali bil-kamin b'konnessjonijiet malajr jew terminali tal-lug b'konnessjonijiet malajr
Mudell Nru | Tagħbija sħiħa | Amps reżistivi (a) | Pol Nru. | Vultaġġ tal-kolja ( V | Vultaġġ tal-linja (V) | Max HP | - | |
Amps (a) | 50 / 60Hz | Vultaġġ (V) | Wieħed Fażi | Tlieta Fażi | ||||
CJX9-20 / 1 | 20 | 30 | 1 | 24 | 240/277 | 120 | 1.5 | - |
CJX9-20 / 1.5 | 1.5 | |||||||
CJX9-20 / 2 | 2 | |||||||
CJX9-20 / 3 | 3 | 120 | 480 | 240/270 | 3 | 7.5 | ||
CJX9-20 / 4 | 4 | 208/240 | 600 | 480/600 | - | 7.5 | ||
CJX9-25 / 1.5 | 25 | 35 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-25 / 2 | 2 | |||||||
CJX9-25 / 3 | 3 | 120 | 480 | 240/270 | 5 | 7.5 | ||
CJX9-25 / 4 | 4 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30 / 1.5 | 30 | 40 | 1.5 | 24 | 240/277 | 120 | 2 | - |
CJX9-30 / 2 | 2 | 120 | 480 | 240/270 | 5 | 10 | ||
CJX9-30 / 3 | 3 | 208/240 | 600 | 480/600 | - | 15/20 | ||
CJX9-30 / 4 | 4 | |||||||
CJX9-40 / 2 | 40 | 50 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-40 / 3 | 40 | 50 | 3 | 120 | 480 | 240/270 | 7.5 | 10 |
CJX9-40 / 4 | 40 | 50 | 4 | 208/240 | 600 | 480/600 | - | 15/20 |
CJX9-50 / 2 | 50 | 60 | 2 | 24 | 240/277 | 120 | 3 | - |
CJX9-50 / 3 | 50 | 60 | 3 | 120 | 480 | 240/270 | 10 | 15 |
CJX9-50 / 4 | 50 | 60 | 4 | 208/240 | 600 | 480/600 | - | 25/25 |
CJX9-60 / 2 | 60 | 70 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-60 / 3 | 60 | 740 | 3 | 120 | 480 | 240/270 | 10 | 20 |
CJX9-60 / 4 | 60 | 70 | 4 | 208/240 | 600 | 480/600 | - | 30/30 |
CJX9-75 / 2 | 75 | 85 | 2 | 24 | 240/277 | 120 | 5 | - |
CJX9-75 / 3 | 75 | 85 | 3 | 120 | 480 | 240/270 | 15 | 25 |
CJX9-75 / 4 | 75 | 85 | 4 | 208/240 | 600 | 480/600 | - | 40/40 |
CJX9-90 / 2 | 90 | 100 | 2 | 24 | 240/277 | 120 | 7.5 | - |
CJX9-90 / 3 | 90 | 100 | 3 | 120 | 480 | 240/270 | 20 | 30 |
CJX9-90 / 4 | 90 | 100 | 4 | 208/240 | 600 | 480/600 | - | 50/50 |
Materjal iżolanti |
Blokka ta 'kuntatt u trasportatur huma ta' kwalità għolja Reżina termosetting ta 'grad elettriku |
Firxa tat-temperatura |
-40 ° F sa 150 ° F; -5- + 40 |
Ħajja Mekkanika (mingħajr tagħbija) |
Jikkonformaw mal-istandard tal-ispeċifikazzjonijiet UL u ARI |
Ħajja elettrika |
Jikkonformaw mal-ispeċifikazzjonijiet tal-UL u l-ARI Standard |
Piż (approssimattiv) |
9.25 oz |
Frekwenza tal-kolja |
50 / 60Hz |
Insulazzjoni tal-kolja |
Klassi B (130ºC) |
Terminazzjoni |
Konnettur tal-pressjoni u doppju 1/4 q.c |
Topera |
85% tal-coltage tal-kolja nominali; 110% massimu sikur topera |
Ċiklu tad-dazju |
Kontinwu |
Struttura:
Sistema elettromanjetika: Tinkludi komponenti bħal kolji, qlub, eċċ., Li jintużaw biex jiġġeneraw fluss manjetiku biex issuq il-ftuħ u l-għeluq tas-sistema ta 'kuntatt.
Sistema ta 'Kuntatt: Tinkludi kuntatt ewlieni u kuntatt awżiljarju. Il-kuntatt ewlieni jintuża biex iġorr il-kurrent nominali tas-sistema tal-kondizzjonament tal-arja, filwaqt li l-kuntatt awżiljarju jintuża biex jirrealizza t-trasmissjoni u r-rispons tas-sinjal tal-kontroll.
Apparat tat-tifi tal-ark: Użat biex jitfi l-ark iġġenerat meta l-kuntatt ikun skonnettjat biex jipproteġi l-kuntatt mill-ħsara.
Apparat ta 'dissipazzjoni tal-qoxra u tas-sħana: Użat biex jipproteġi l-komponenti interni mill-ambjent estern u jipprovdi l-funzjoni meħtieġa ta' dissipazzjoni tas-sħana.
Speċjalizzazzjoni: Iddisinjat għal sistemi ta 'arja kondizzjonata biex jissodisfaw il-bżonnijiet ta' sistemi ta 'kondizzjonament ta' l-arja għal kontroll elettriku.
Affidabilità: Is-sistema ta 'kuntatt hija magħmula minn materjali ta' kwalità għolja b'konduttività elettrika tajba u reżistenza għall-brix biex tiżgura tħaddim stabbli fit-tul.
Sigurtà: Mgħammar b'apparat perfett li jitfi l-ark, li jipprevjeni b'mod effettiv il-ħsara fl-ark fil-kuntatti u l-ambjent tal-madwar.
Kompatibilità: Kompatibbli ma 'firxa wiesgħa ta' sistemi ta 'kondizzjonament ta' l-arja u sistemi ta 'kontroll elettriku, konvenjenti għall-installazzjoni u l-kummissjonar.
Meta l-coil tal-kuntatt tal-arja kondizzjonata 2p huwa enerġizzat, il-qalba tal-ħadid issir manjetika u tattira s-sistema ta 'kuntatt biex tingħalaq, u b'hekk tgħaqqad is-sistema tal-kondizzjonament tal-arja mas-sors tal-enerġija. Meta l-kolja tiġi enerġizzata, il-qalba tal-ħadid titlef il-manjetiżmu tagħha u s-sistema ta 'kuntatt tkun separata bl-azzjoni tar-rebbiegħa, u b'hekk tiskonnettja s-sistema tal-kondizzjonament tal-arja mis-sors tal-enerġija. B'dan il-mod, il-contactor jista 'jirrealizza kontroll mill-bogħod tas-sistema tal-kondizzjonament tal-arja.
