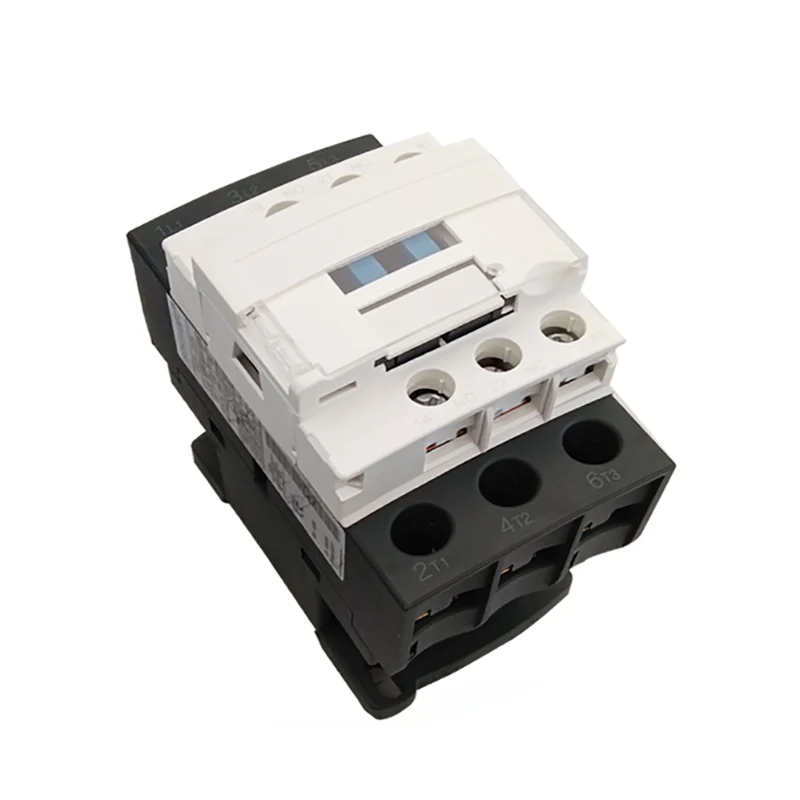

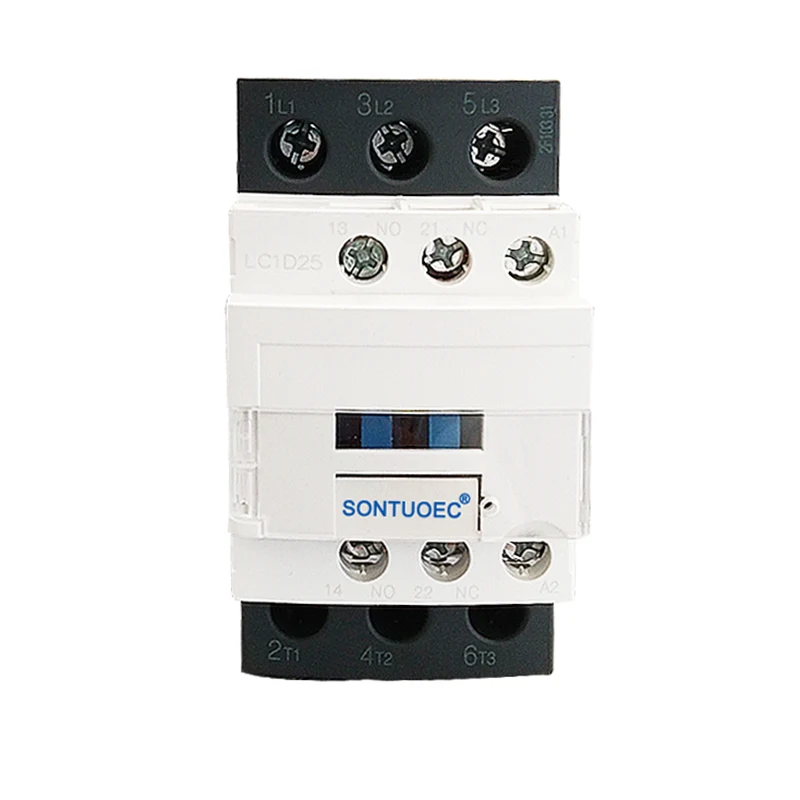

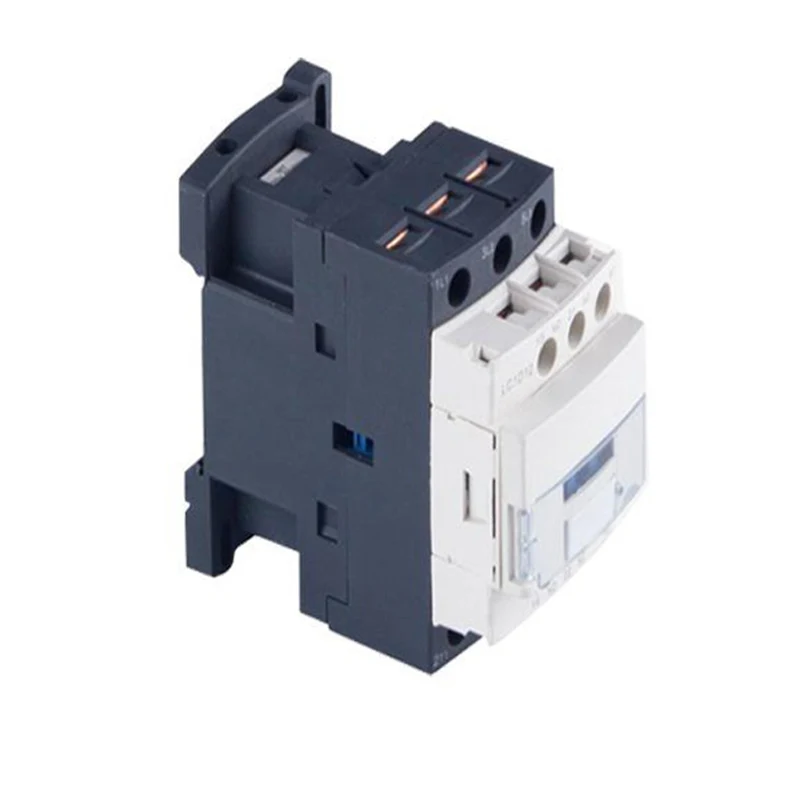

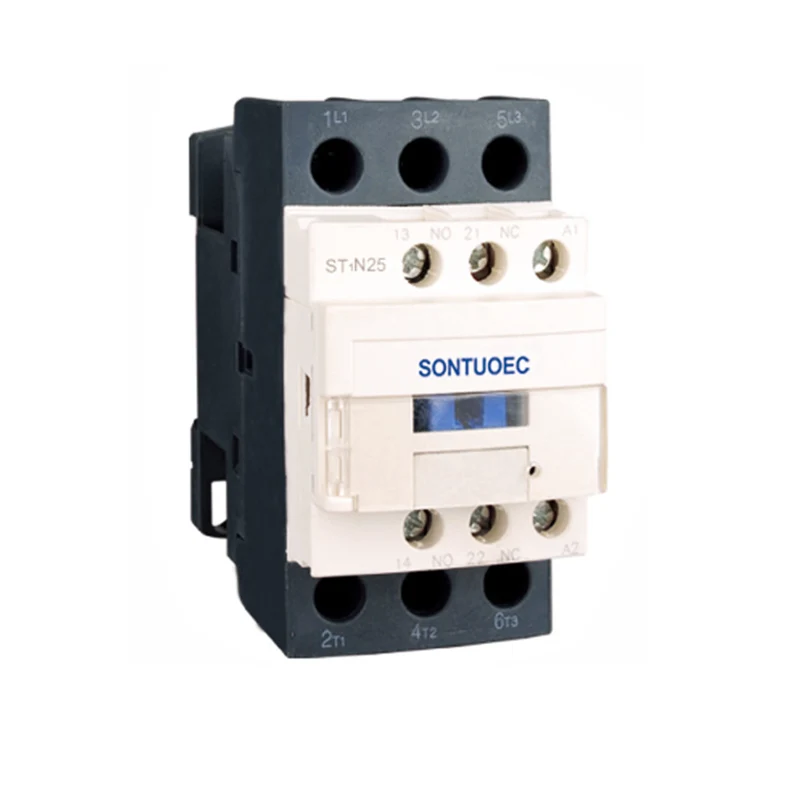

CJX2 3P 25A AC Contactor

CJX2 3P 25A AC Contactor huwa adattat għall-konnessjoni u t-tkissir ta 'ċirkwiti fuq distanzi twal, kif ukoll għall-bidu u l-kontroll frekwenti tal-muturi AC. Barra minn hekk, jista 'jintuża ma' rilejs termali xierqa biex jifforma starters elettromanjetiċi biex jipproteġu ċ-ċirkwiti fejn jistgħu jseħħu tagħbijiet żejda operattivi.

Mudell:ST1N

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Tip		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Kurrent tax-xogħol ikklassifikat (a)	AC3	9	12	18	25	32	40	50	65	80	95
Kurrent tax-xogħol ikklassifikat (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Klassifikazzjonijiet standardpower ta '3 fażijiet Motors 50 / 60Hz Incategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Kurrent tas-sħana nominali (a)		20	20	32	40	50	60	80	80	125	125
Ħajja elettrika	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Ħajja elettrika	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Ħajja Mekkanika (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Numru tal-kuntatti	3p + le					3P + NC + NO
Numru tal-kuntatti	3P + NC					3P + NC + NO

Karatteristiċi strutturali

Disinn protettiv: CJX2 3P 25A AC Contactor jadotta struttura protettiva, li hija kkaratterizzata minn volum żgħir, piż ħafif, konsum ta 'enerġija baxxa u ħajja twila.

Struttura ta 'azzjoni b'azzjoni diretta: L-istruttura ta' azzjoni tagħha hija taġixxi direttament u l-kuntatti huma punt ta 'ksur doppju, li jtejjeb l-affidabbiltà u s-sigurtà tal-kuntatt.

Grupp ta 'Kuntatt Awżiljarju tat-Tip ta' Blokk: Grupp ta 'Kuntatt Awżiljarju, Kap ta' Dewmien ta 'l-Ajru, Mekkaniżmu ta' Interlocking Mekkaniku u Komponenti oħra jistgħu jiġu miżjuda skond il-bżonnijiet ta 'l-utent li jiffurmaw kuntattur ta' żmien, kuntattur riversibbli, starter Star-Delta u prodotti oħra ta 'serje derivati.

Parametri Tekniċi

Il-parametri tekniċi ewlenin tas-serje CJX2 (ST1N) AC Contactor jinkludu:

Vultaġġ nominali: inklużi 36V, 110V, 127V, 220V, 380V u livelli oħra biex jissodisfaw il-bżonnijiet ta 'sistemi ta' enerġija differenti.

Kurrent Rated: Skond mudelli differenti, il-kurrent nominali jvarja minn 9a sa 95a.

Vultaġġ tal-kolja: Il-vultaġġ tal-kolja AC jinkludi 24V, 36V, 48V, 110V, 220V, 380V, eċċ. DC Coil Voltage jinkludi 12V, 24V, 48V, 110V, 220V, eċċ.

Ħajja mekkanika u elettrika: Il-ħajja mekkanika tista 'tkun sa miljuni ta' drabi, u l-ħajja elettrika hija wkoll relattivament għolja, li tiżgura t-tħaddim stabbli fit-tul tal-contactor.

Installazzjoni u manutenzjoni

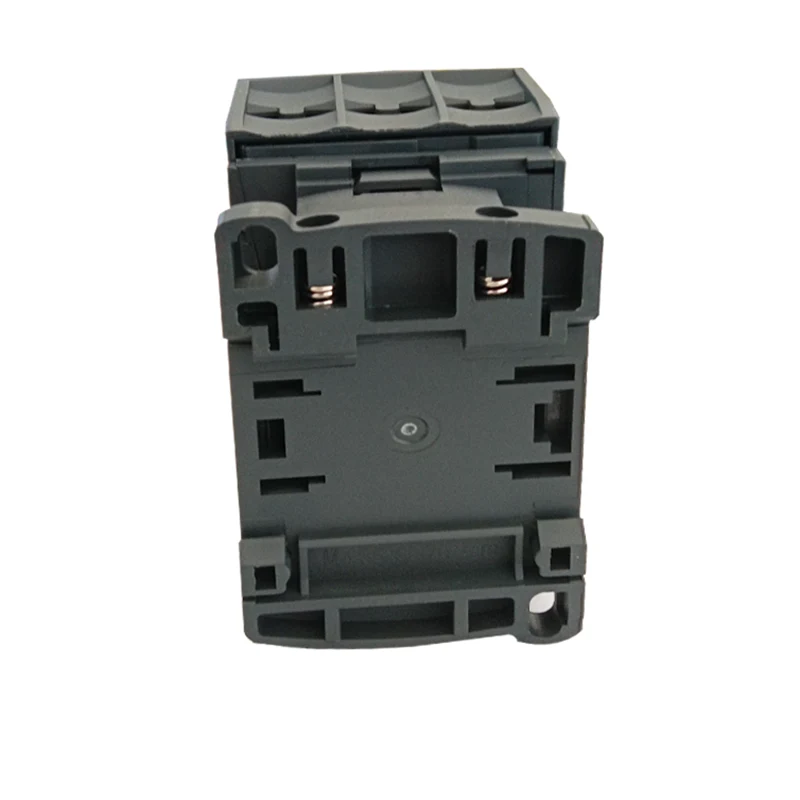

Installazzjoni: Il-kuntatturi tat-tip AC CJX2 jistgħu jiġu mmuntati b'żewġ viti jew ferrovija ta 'gwida ta' 35mm (jew 75mm), li hija konvenjenti u rapida. Id-dejta teknika rilevanti għandha tiġi kkontrollata qabel l-installazzjoni biex tiġi żgurata l-konformità mal-kundizzjonijiet tal-installazzjoni.

Manutenzjoni: Il-partijiet kollha tal-prodott għandhom jiġu kkontrollati regolarment waqt l-użu, li jeħtieġu li partijiet mobbli ma jkunux mwaħħlin u l-qafliet ma jkunux maħlula. Jekk ikun hemm xi ħsara, din għandha tinbidel fil-ħin biex tiżgura l-operazzjoni normali tal-contactor.

CJX2 3P 25A AC Contactor
