Kurva ċ rcbo

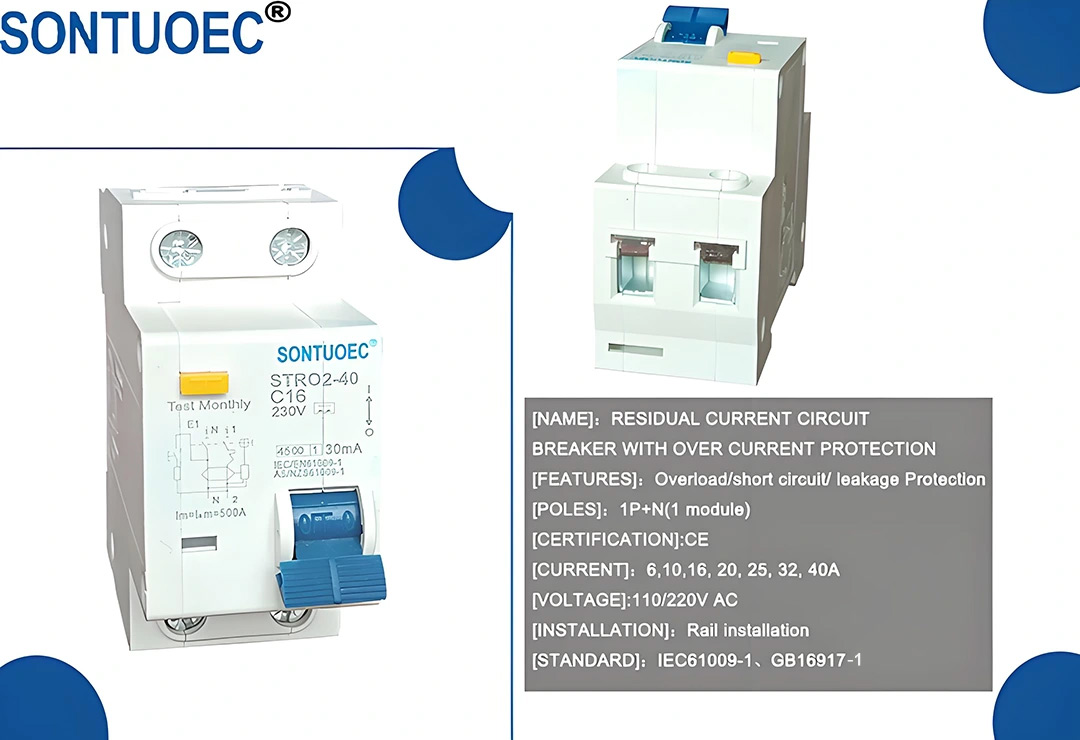

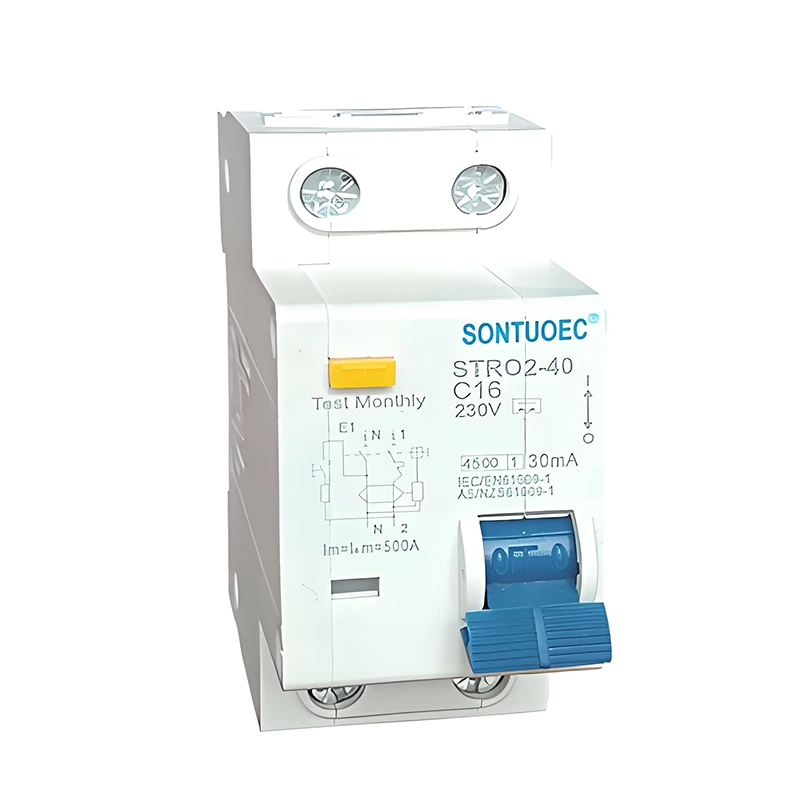

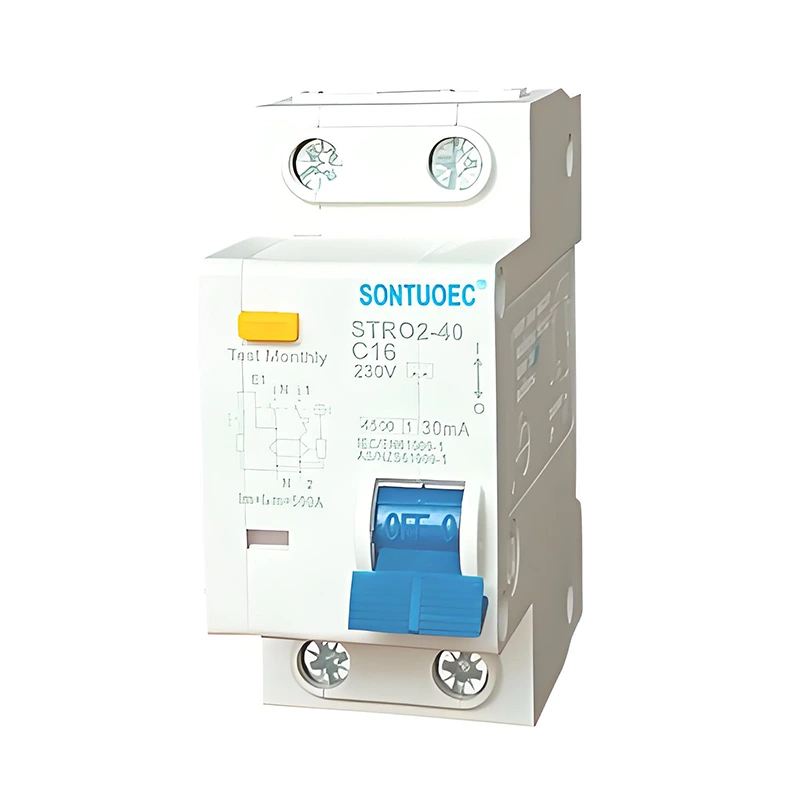

STR02-40 Curve C RCBO huwa użat prinċipalment fiċ-ċirkwit ta 'AC50 / 60Hz Żewġ poli 230V jew erba' poli 400V, kurrenti kklassifikati sa 6A-40A għal tagħbija żejda effettiva u protezzjoni ta 'ċirkwiti qosra u bidla mhux frekwenti ta' linja taħt kundizzjoni normali, kif ukoll li taqta 'awtomatikament u immedjatament il-provvista ta' l-enerġija li tiffunzjona minn xokk elettriku jew il-kurrent ta 'tnixxija jaqbeż il-valur speċifikat. Jista 'jipproteġi b'mod effettiv is-sigurtà personali u jevita d-danni għat-tagħmir. Huwa adattat għal kull tip ta 'postijiet, bħal industrija, kummerċ, żieda għolja u residenza ċivili.

Mudell:STRO2-40

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Mudell	Tip elettroniku
Standard:	IEC 61009-1
Karatteristi kurrenti residwi	U / u
Pol Nru	1p + n
Karatteristika tar-rilaxx Thermo-Magnetiv	B; C; D;
Kurrent klassifikat (a)	6A, 10A, 16A, 25A, 32A, 40A
Vultaġġ nominali (V)	220,230,240V
Kurrent operattiv residwu ratat	10ma, 30mA, 100mA, 300mA, 500MA
Ċirkuwitu qasir ta 'residwu kondizzjonali ratat kurrent	3KA; 4.5KA, 6KA
Reżistenza elettro-makanika	Aktar minn 4000 ċiklu

Prodott fuq View:

1. Ipprovdi protezzjoni kontra t-tort tad-dinja / kurrent ta 'tnixxija u funzjoni ta' iżolament

2. Kurrent ta 'ċirkwit qasir għoli li jiflaħ għall-kurrent

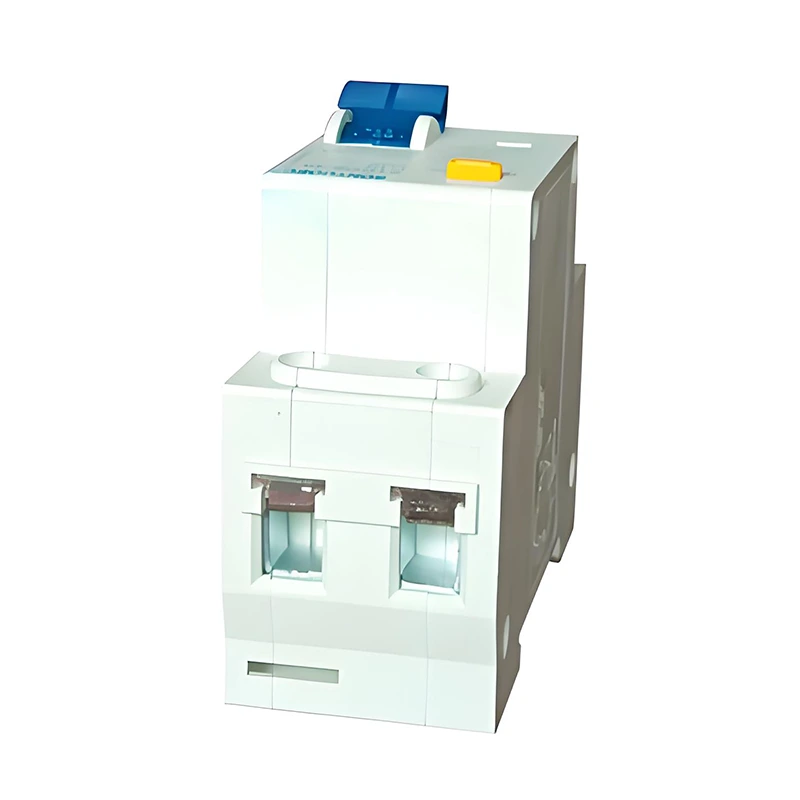

3. Applikabbli għat-terminal u l-konnessjoni tal-busbar tat-tip Pin / Fork

4. Mgħammar b'terminals ta 'konnessjoni protetti tas-swaba'

5. Skonnettja l-Automatikament iċ-ċirkwit meta sseħħ il-kurrent ta 'difett / tnixxija tad-dinja u taqbeż is-sensittività nominali

6.Dependenti tal-provvista tal-enerġija u l-vultaġġ tal-linja, u ħielsa minn interferenza esterna, varjazzjoni ta 'vultaġġ.

Il-kurva li tiskonnettja tiddeskrivi l-karatteristiċi tal-azzjoni ta 'circuit breaker taħt il-kundizzjonijiet ta' tagħbija żejda. It-tip ta 'kurvi ta' skonnettjar huma prinċipalment użati biex jipproteġu ċ-ċirkwiti tad-dawl u ċerti tagħbijiet li huma inqas sensittivi għal tagħbijiet żejda istantanji. Huwa kkaratterizzat minn ħin ta 'azzjoni mdewwem twil meta l-kurrent ta' tagħbija żejda huwa żgħir; Hekk kif il-kurrent ta 'tagħbija żejda jiżdied, il-ħin ta' azzjoni huwa gradwalment imqassar. Dan id-disinn huwa maħsub biex jevita operazzjoni falza minħabba spikes tal-kurrent temporanju waqt l-istartjar tat-tagħbija, u biex jiżgura li ċ-ċirkwit jista 'jiġi skonnettjat fil-ħin waqt tagħbija żejda fit-tul.

Karatteristiċi u funzjonijiet ewlenin

Protezzjoni tal-Kurrent Residwali: Il-Kurva Ċ RCBO hija kapaċi tiskopri u tnaqqas il-kurrent residwu kkawżat minn xokk elettriku uman jew tnixxija ta 'tagħmir, u b'hekk tipprevjeni inċidenti ta' xokk elettriku u nirien elettriċi.

Protezzjoni ta 'tagħbija żejda: Meta l-kurrent fiċ-ċirkwit jaqbeż il-kurrent nominali tar-RCBO, huwa kapaċi jaqta' ċ-ċirkwit f'perjodu ta 'żmien speċifikat biex jipprevjeni ħsara liċ-ċirkwit jew inċidenti tan-nar minħabba tagħbija żejda. Il-kurva tat-tqaxxir tat-tip C tiżgura li din il-protezzjoni titħaddem fil-ħin xieraq.

Protezzjoni ta 'ċirkwit qasir: Fil-każ ta' ċirkwit qasir f'ċirkwit, il-kurva C rcbo hija kapaċi taġixxi malajr biex tnaqqas il-kurrent ta 'ċirkwit qasir u tipproteġi ċ-ċirkwit u t-tagħmir. u ffrankar tal-ispazju.

Curve C RCBO
