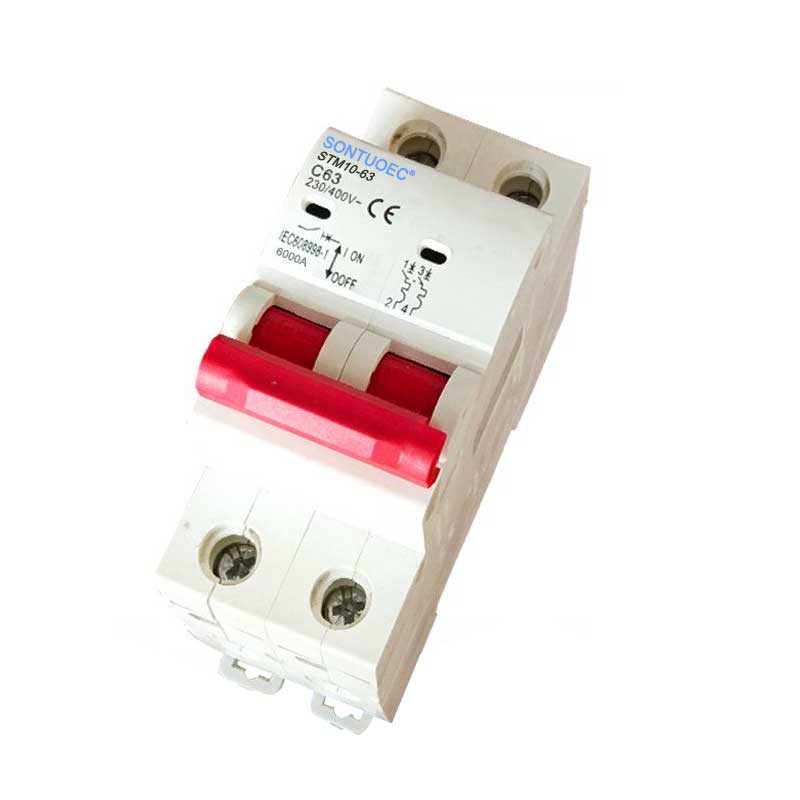

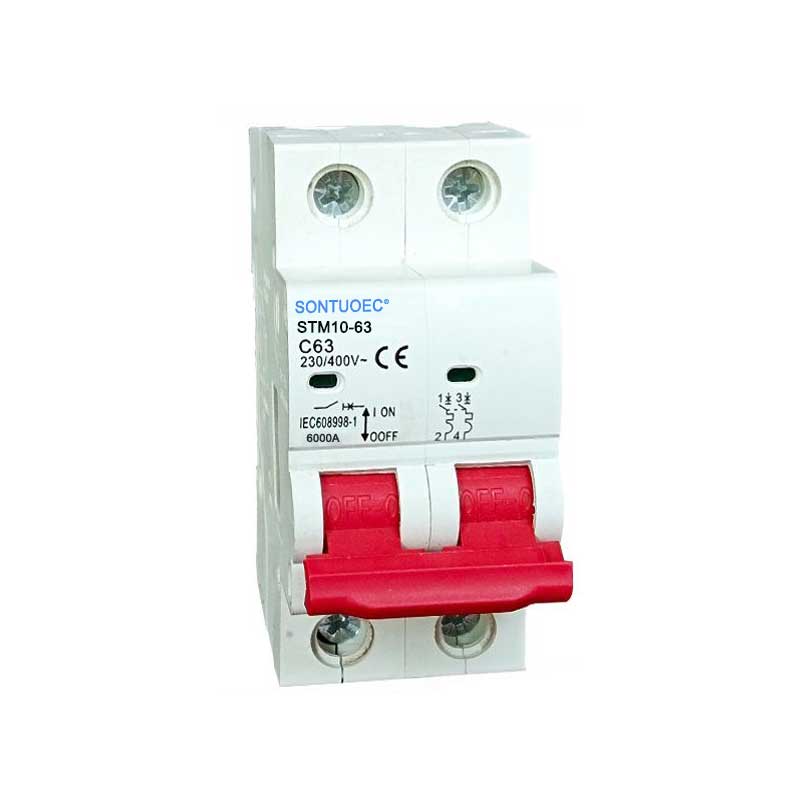

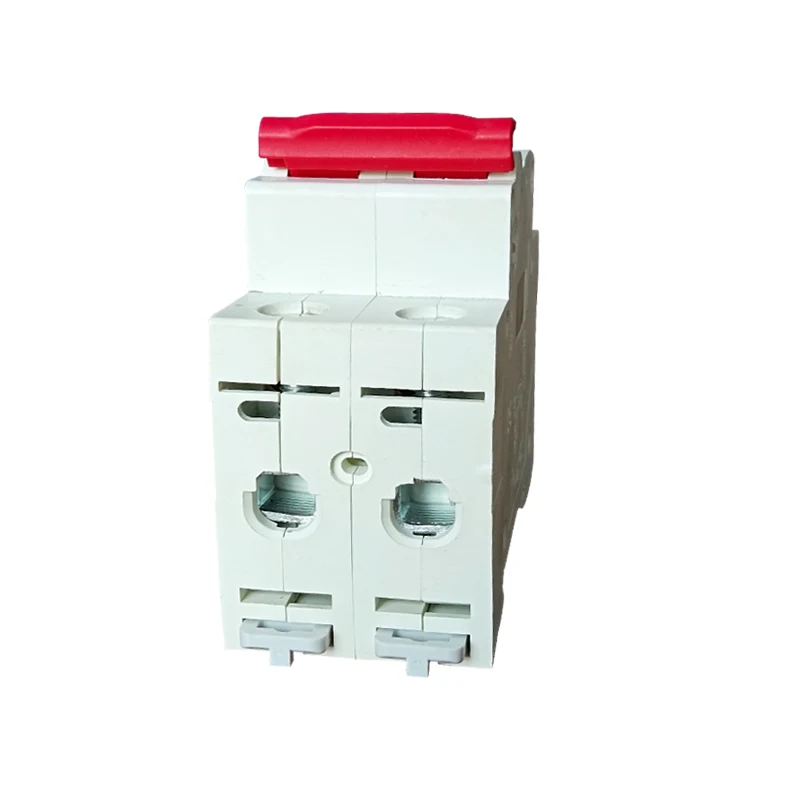

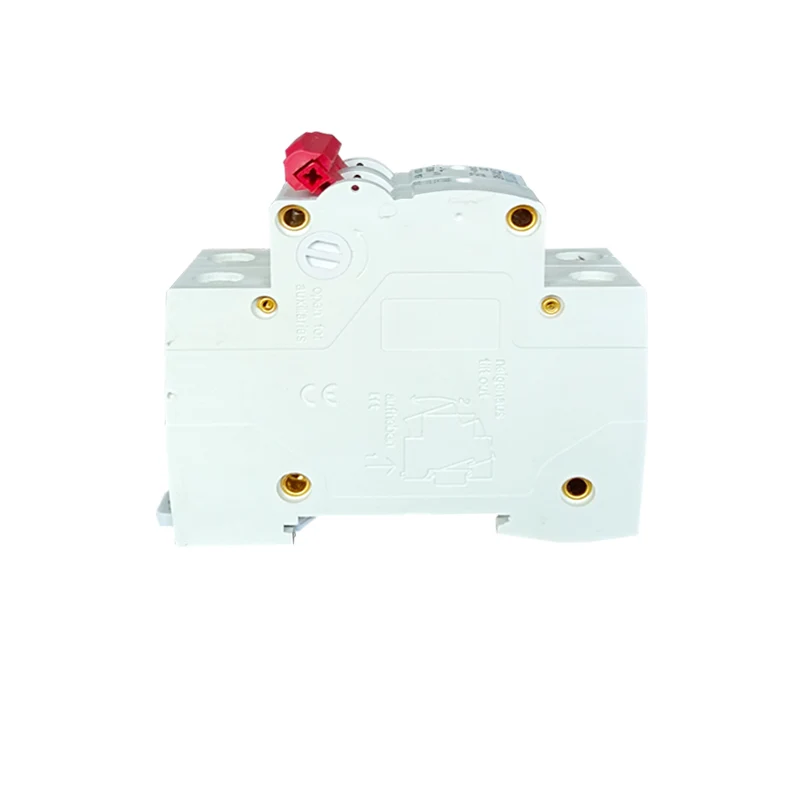

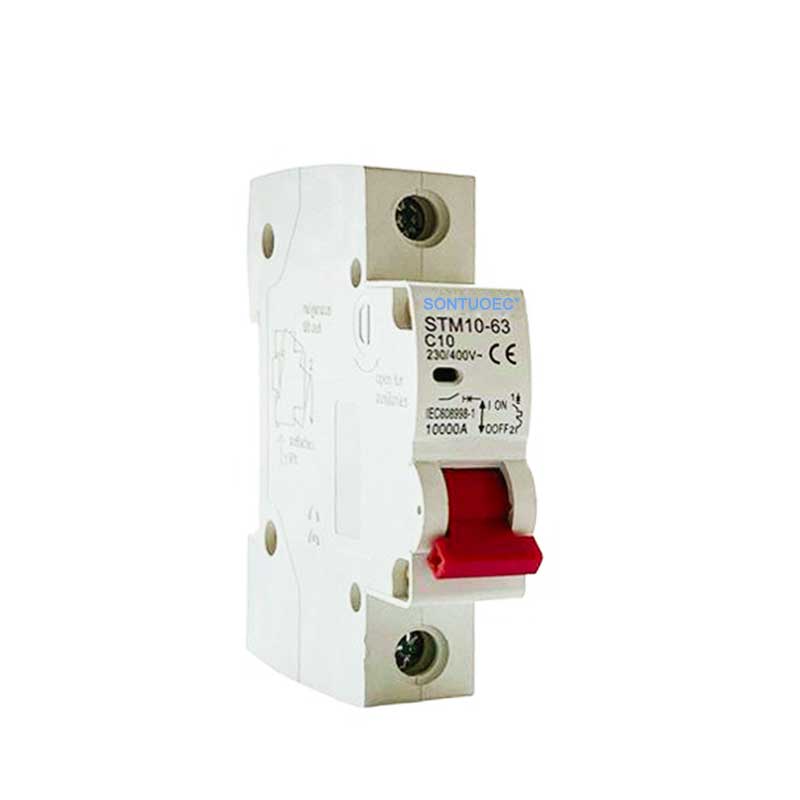

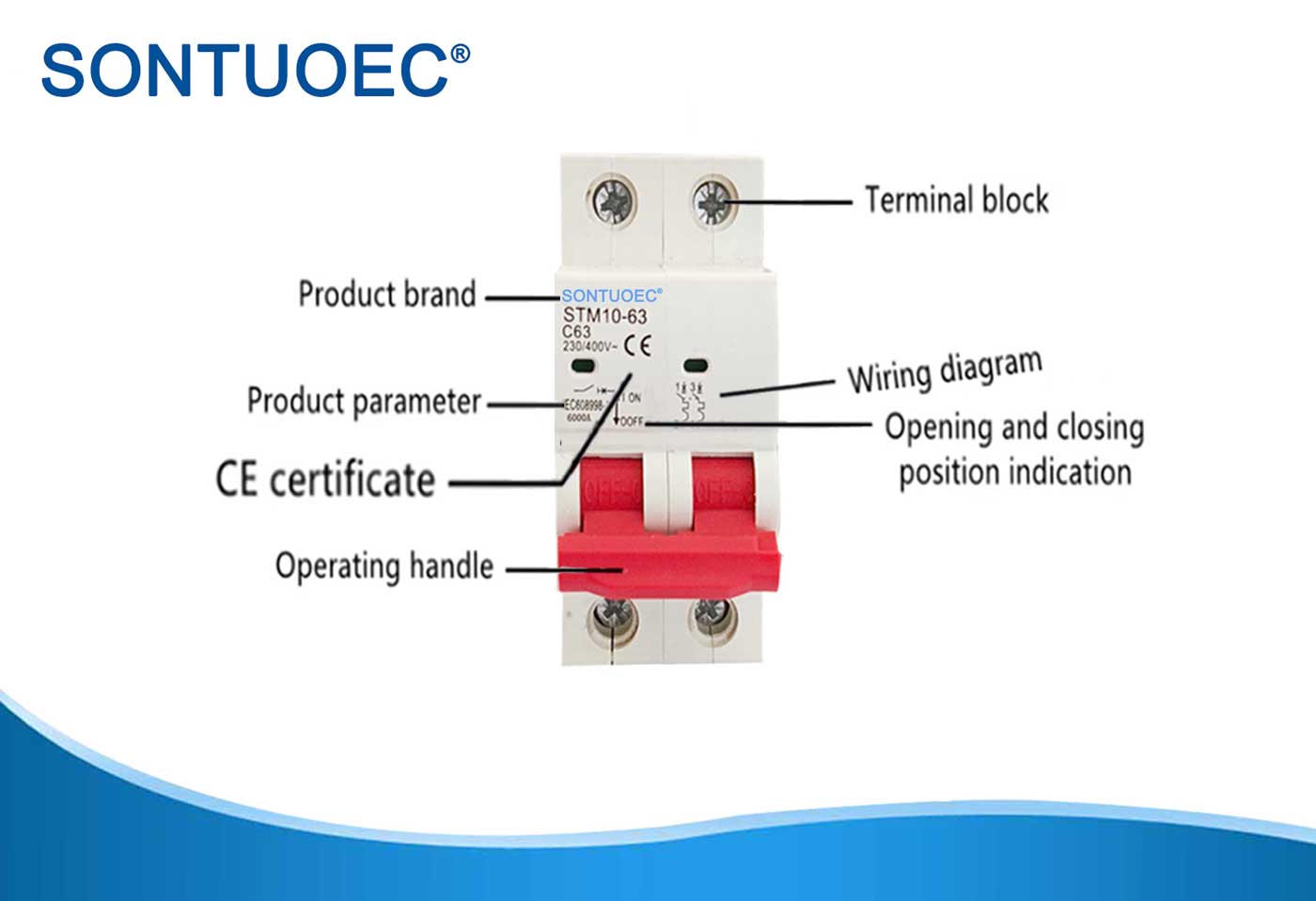

Curve D MCB Miniature Circuit Breaker

Billi tikkonforma ma 'numru ta' standards ta 'sigurtà internazzjonali u ċertifikazzjonijiet awtorevoli, Curve D MCB Circuit Breaker Minjatura tipprovdi protezzjoni affidabbli għal sistemi elettriċi u tintuża ħafna f'varjetà ta' applikazzjonijiet fejn huma meħtieġa sigurtà u stabbiltà għolja. Meta tagħżel u tuża Curve D MCBS, huwa rrakkomandat li l-għażla tkun ibbażata fuq ir-rekwiżiti speċifiċi tas-sistema elettrika u l-karatteristiċi tat-tagħbija, u li l-kodiċi ta 'installazzjoni u manutenzjoni rilevanti jiġu segwiti.

Mudell:STM10-63

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Standard		IEC / EN 60898-1
Elettriku karatteristiċi	Kurrent klassifikat fi	A	1,2,4,610,16,20,25,32,40,50,63a
	Arbli	P	1p, 2p, 3p, 4p
	Vultaġġ nominali ue	V	AC 230/400
	UI tal-Vultaġġ tal-Insulazzjoni	V	500
	Frekwenza nominali	Hz	50/60
	Kapaċità ta 'tkissir klassifikata	A	3000, 4500, 6000
	Impuls klassifikat li jiflaħ il-vultaġġ (1.2 / 50) UIMP	V	4000
	Vultaġġ tat-test dielettriku f'ind.freq.for 1 min	Kv	2
	Grad ta 'tniġġis		2
	Karatteristika ta 'rilaxx termo-manjetiku		B, c, d
Mekkaniku karatteristiċi	Ħajja elettrika	t	4000
	Ħajja mekkanika	t	10000
	Grad ta 'protezzjoni		IP20
	Temperatura ta 'referenza għall-issettjar ta 'element termali	ºC	30
	Temperatura ambjentali (bil-medja ta 'kuljum ≤35ºC)	ºC	-5 ~ + 40 (applikazzjoni speċjali jekk jogħġbok irreferi għal Korrezzjoni tal-Kumpens għat-Temperatura)
	Temperatura tal-ħażna	ºC	-25 ~ + 70
Installazzjoni	Tip ta 'konnessjoni terminali		Busbar tal-kejbil / tip tal-pin
	Daqs tat-terminal fuq / qiegħ għall-kejbil	mm2	25
		AWG	18-3
	Daqs terminali ta 'fuq / qiegħ għal busbar	mm2	25
		AWG	18-3
	Tissikka t-torque	N * m	2
		In-lbs	18
	Immuntar		Fuq DIN Rail EN 60715 (35mm) permezz ta 'apparat tal-klipp veloċi
	Konnessjoni		Minn fuq u minn isfel

Karatteristiċi tal-prodott

 Kurrent u Vultaġġ Klassifikat: Il-Kurva D MCBs huma adattati għal firxa wiesgħa ta 'kurrenti nominali, bħal 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, eċċ., Kif ukoll għal meded ta' vultaġġ ratati bħal 110V, 220V, 400V, eċċ., U għal frekwenzi ta '50 / 60hz.

 Karatteristiċi ta 'rtirar: Il-kurva D MCBs huma partikolarment adattati għal tagħbijiet induttivi għoljin u sistemi ta' distribuzzjoni li jiġġeneraw kurrenti kbar ta 'inrush, bħal tagħmir elettriku li jiġġenera kurrenti pulsati, muturi żgħar, eċċ. Jistgħu jintużaw f'firxa wiesgħa ta' applikazzjonijiet, bħal sistemi ta 'distribuzzjoni ta' l-enerġija, sistemi ta 'distribuzzjoni ta' l-enerġija, sistemi ta 'distribuzzjoni ta' enerġija, u sistemi ta 'provvista ta' enerġija. Il-kurrent ta 'tkissir istantanju tiegħu huwa tipikament 10-40 darbiet il-kurrent nominali, li jfisser li jista' jaqta 'malajr iċ-ċirkwiti u jipproteġi t-tagħmir minn ħsara waqt żidiet f'daqqa fil-kurrent.

 Protezzjoni taċ-ċirkwit qasir: MCBs tal-kurva D għandhom kapaċità għolja ta 'tkissir ta' ċirkwiti qosra, bħall-kapaċità ta 'tkissir ta' ċirkwiti qosra ta '6Ka għal xi prodotti, li jistgħu jipproteġu b'mod affidabbli ċ-ċirkwiti minn kurrenti ta' ċirkwiti qosra.

 Standards u ċertifikazzjonijiet ta 'sigurtà: Dawn il-prodotti ġeneralment jikkonformaw ma' numru ta 'standards ta' sigurtà internazzjonali, bħal EN / IEC 60898, AS / NZS 60898.1, IEC60947-2, eċċ., U kisbu ċertifikati awtorevoli bħal CE, CB, CCC, TUV, eċċ., Biex jiżguraw li l-prodotti huma siguri u affidabbli.
