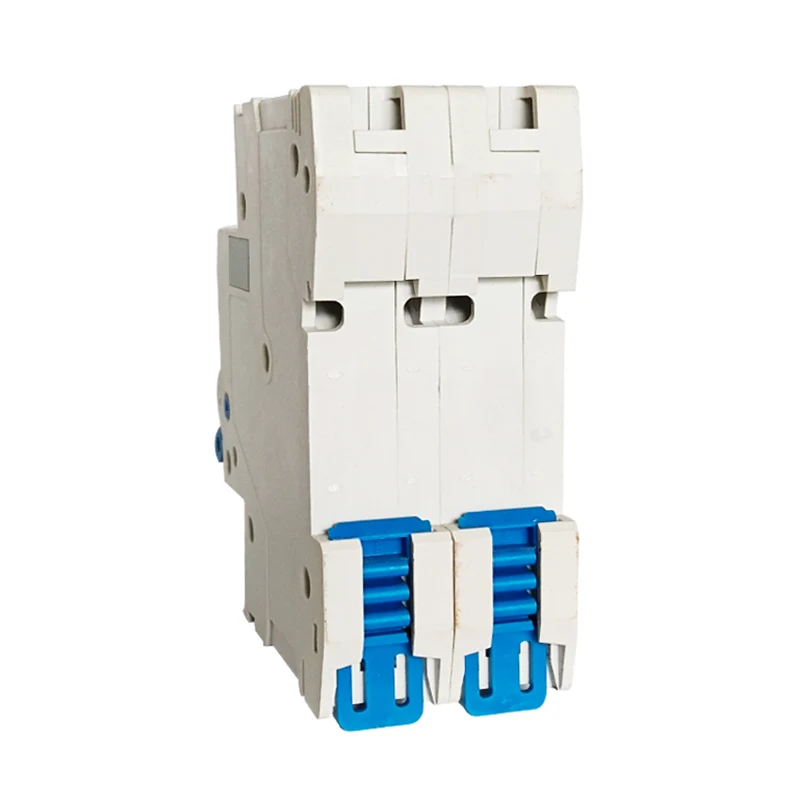

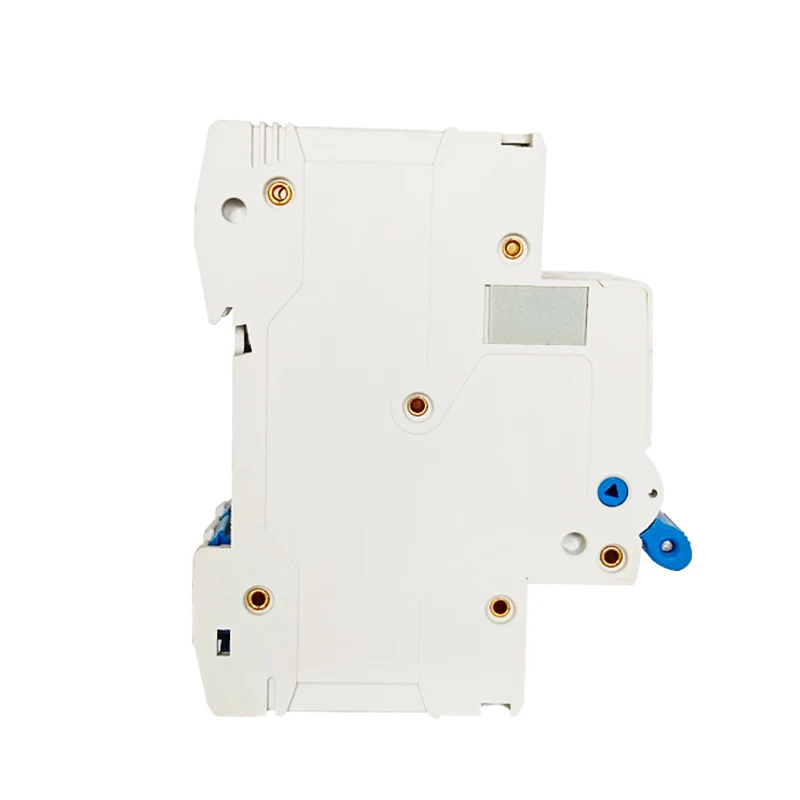

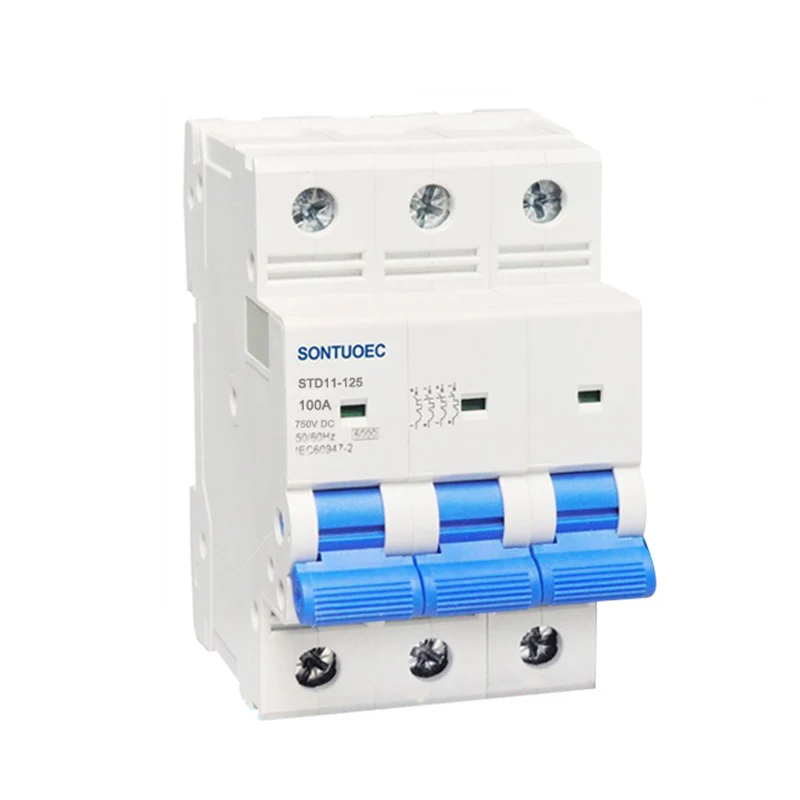

Id-DC MCB Miniature Circuit Breaker huwa swiċċ elettriku ddisinjat apposta għal operazzjoni awtomatika fiċ-ċirkwiti DC. Il-funzjoni ewlenija tagħha hija li tipproteġi l-apparati awtomatiċi minn tagħbijiet żejda, ċirkwiti qosra, u perikli oħra ta 'difetti, u li tiżgura s-sigurtà tas-sistema tal-enerġija kollha. Meta l-kurrent li jiċċirkola miċ-ċirkwit jaqbeż il-klassifikazzjoni tad-DC MCB, jew meta jiġi skopert kurrent ta 'tnixxija fiċ-ċirkwit, id-DC MCB awtomatikament jiskonnettja ċ-ċirkwit, u b'hekk jipprevjeni li ċ-ċirkwit jiġi bil-ħsara minħabba tagħbija żejda, ċirkwit qasir, jew tnixxija.

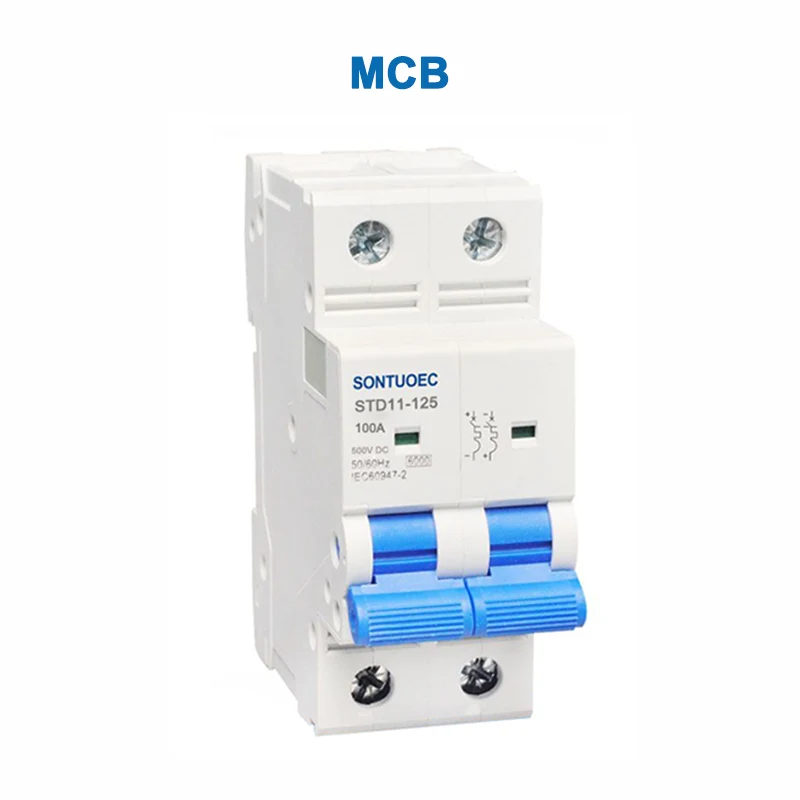

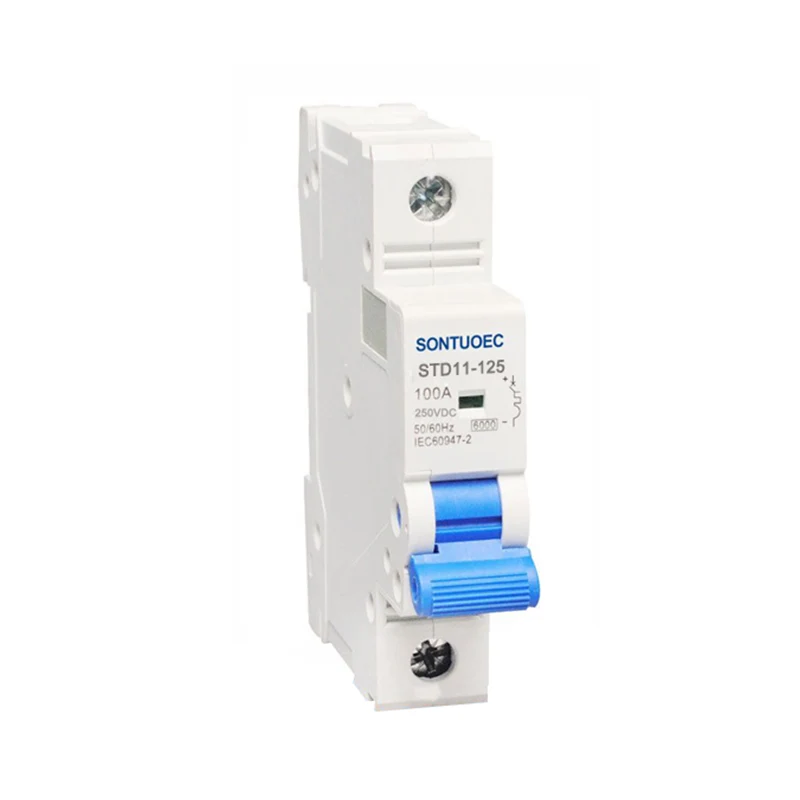

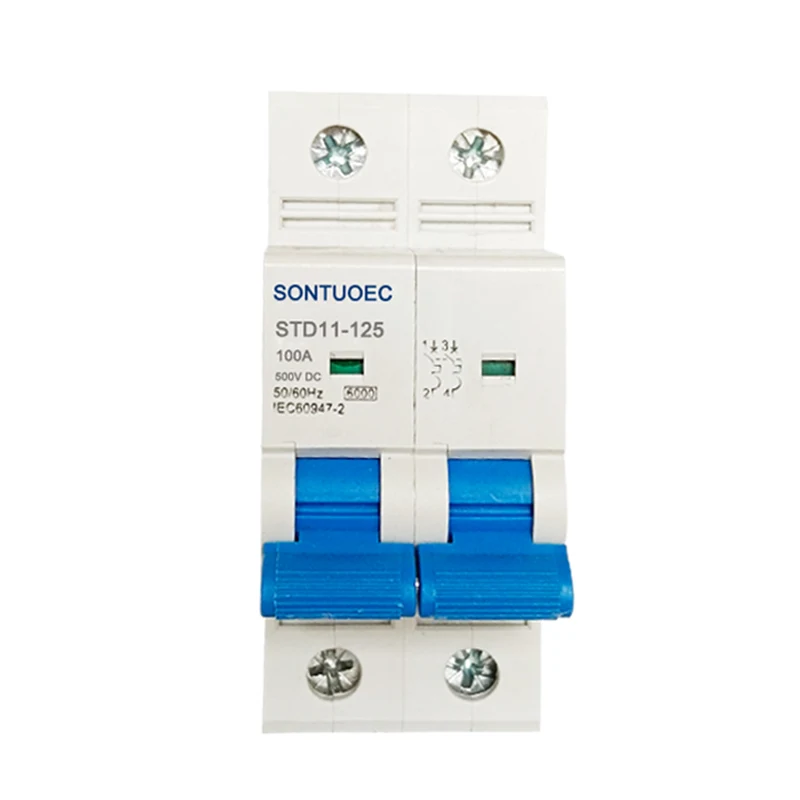

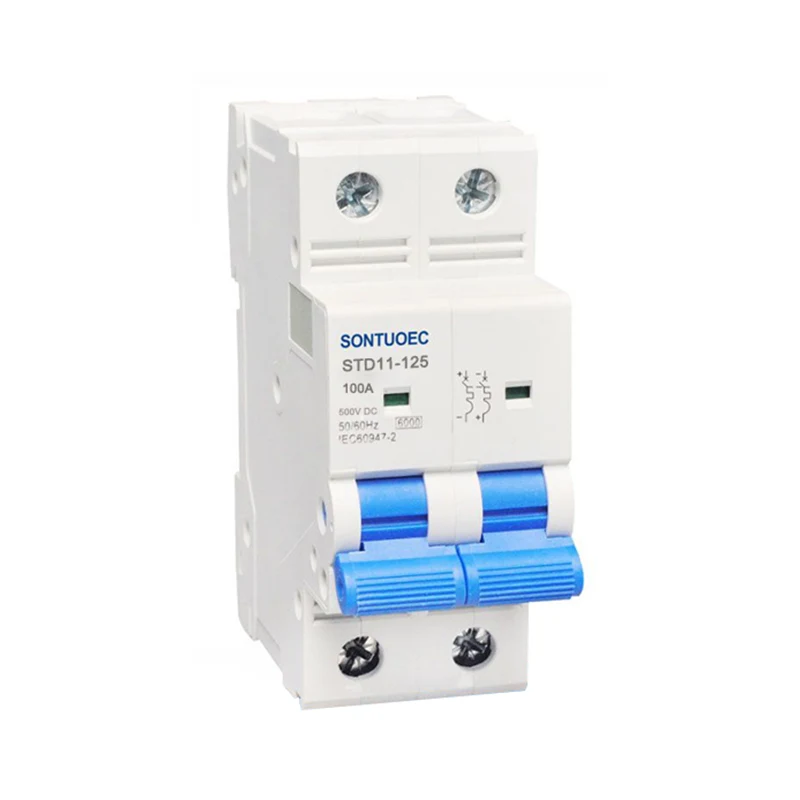

Mudell |
STD11-125 |
Standard |
IEC60898-1 |
Arblu |
1p, 2p, 3p, 4p |
Kurva tat-tgerbib |
B, c, d |
Kapaċità ta 'ċirkwit qasir b'valur (ICN) |
3KA, 4.5KA, 6KA |
Kurrent Rated (IN) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125a |
Vultaġġ Rated (UE) |
DC 24,48,120,250,500,750,1000 |
Rilaxxi manjetiċi |
B kurva: bejn 3in u 5 in C kurva: bejn 5in u 10in D Kurva: Bejn 10in u 14in |
Reżistenza elettro-mekkanika |
Aktar minn 6000 ċiklu |
Prinċipju ta 'Operazzjoni
Il-prinċipju operattiv tas-salvaviti ta 'daqs żgħir DC MCB huwa bbażat fuq l-effetti termali u elettromanjetiċi tal-kurrent elettriku. Meta kurrent żejjed kontinwu jgħaddi minn DC MCB, il-bimetal intern tiegħu jiġi msaħħan u mdawwar bil-liwi, li jirrilaxxa l-qafla mekkanika u jaqta 'ċ-ċirkwit. Barra minn hekk, fil-każ ta 'ċirkwit qasir, iż-żieda f'daqqa fil-kurrent tikkawża l-planġer assoċjat mal-kolja tal-attakkant tad-DC MCB jew is-solenojd li jwarrab elettromekkanikament, li jqajjem il-mekkaniżmu tal-vjaġġ biex jaqta' ċ-ċirkwit.
Sistema speċjali tat-tifi tal-ark u li tillimita kurrenti: DC MCB tadotta sistema speċjali tat-tifi tal-ark u li tillimita l-kurrent, li hija kapaċi tkisser malajr il-kurrent tal-ħsara tas-sistema ta 'distribuzzjoni DC u tipprevjeni l-ġenerazzjoni u t-tixrid tal-ark.
Sensittività għolja u rispons mgħaġġel: DC MCB jista 'jinduna kurrenti żgħar ta' tnixxija u jaqta 'ċ-ċirkwit fi żmien qasir ħafna, u jipprovdi protezzjoni immedjata.
Jintuża mill-ġdid: B'differenza mill-fjusis konvenzjonali, id-DC MCB jista 'jerġa' jiġi ssettjat manwalment jew awtomatikament wara vjaġġ, u jelimina l-ħtieġa għal sostituzzjoni.
Klassifikazzjonijiet kurrenti multipli disponibbli: DC MCBs huma disponibbli f'varjetà ta 'speċifikazzjonijiet ta' klassifikazzjoni kurrenti differenti.
Mhux polarizzat u polarizzat: DC MCBs fis-suq huma prinċipalment kategorizzati fi polarizzati u mhux polarizzati. DC MCBs polarizzati jeħtieġ li jagħtu attenzjoni speċjali għad-direzzjoni tal-kurrent meta jiġu konnessi, filwaqt li DC MCBs mhux polarizzati jistgħu jipprovdu protezzjoni tas-sigurtà irrispettivament mid-direzzjoni tal-fluss kurrenti.
DC MCBs huma użati ħafna fejn hija meħtieġa protezzjoni ta 'enerġija DC, bħal ċentri tad-dejta, sistemi ta' ġenerazzjoni ta 'enerġija fotovoltajka, sistemi ta' ħażna ta 'enerġija, u munzelli ta' ċċarġjar. Partikolarment fis-suq tal-ħażna tal-enerġija, fejn id-direzzjoni tal-kurrent ħafna drabi hija bidirezzjonali (mod ta 'ħlas / kwittanza), huwa meħtieġ li jintuża DC MCBs mhux polarizzati.
