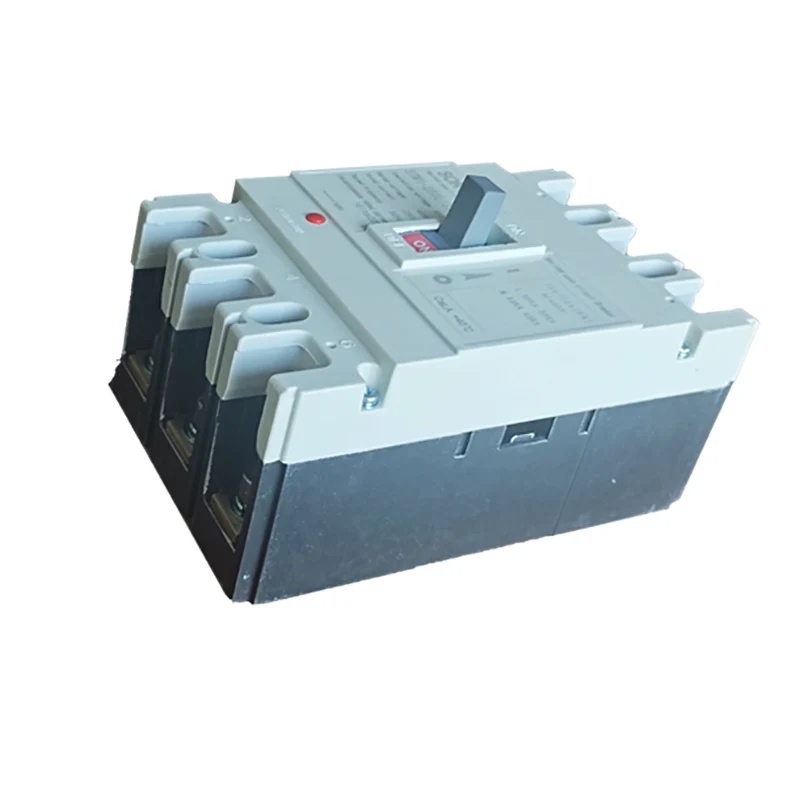

Circuit Breaker tal-Każ Molded Elettriku

Electric Molded Case Circuit Breaker huwa tip ta 'tagħmir elettriku b'funzjonijiet ta' protezzjoni bħal tagħbija żejda, short circuit u taħt vultaġġ. Il-prinċipju tax-xogħol tiegħu huwa li taħt kundizzjonijiet ta 'tħaddim normali, l-interruttur ikun fi stat magħluq, meta ċ-ċirkwit tagħbija żejda, ċirkwit qasir jew taħt vultaġġ u ħsarat oħra, l-interruttur awtomatikament jiskonnettja ċ-ċirkwit, sabiex jipproteġi ċ-ċirkwit u s-sigurtà tat-tagħmir.

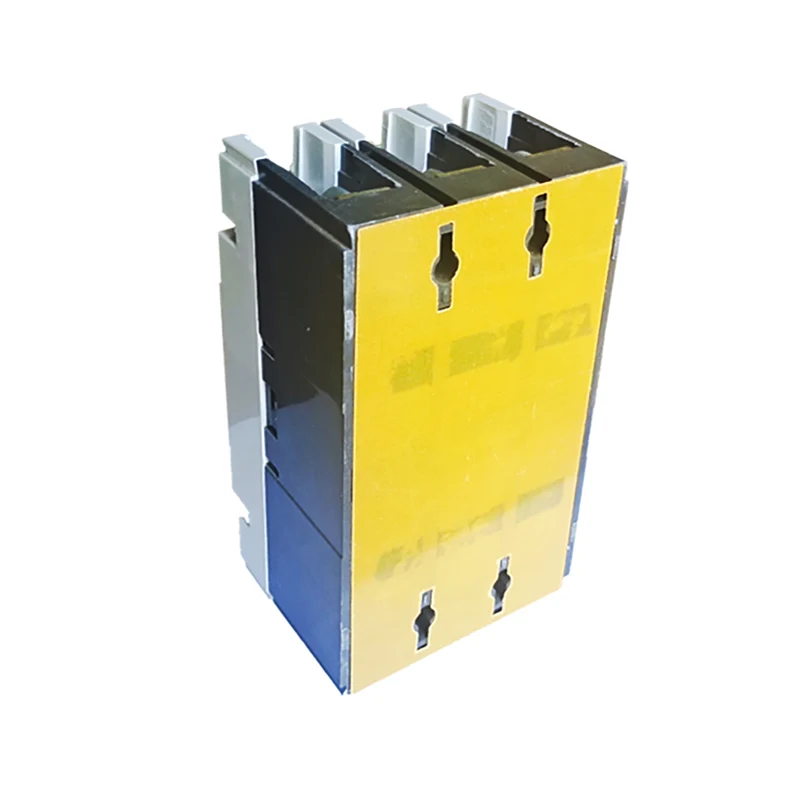

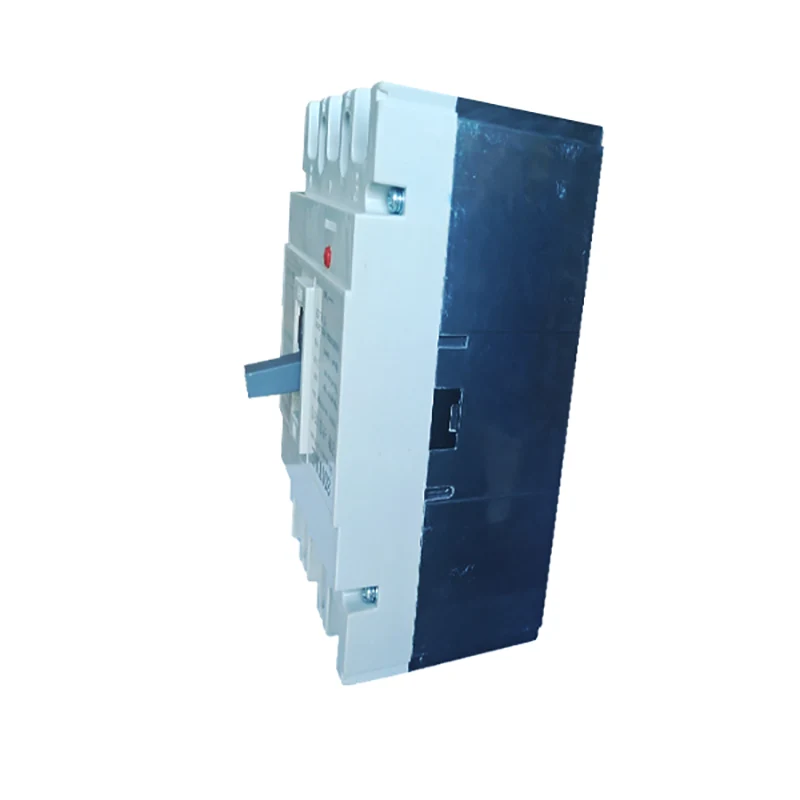

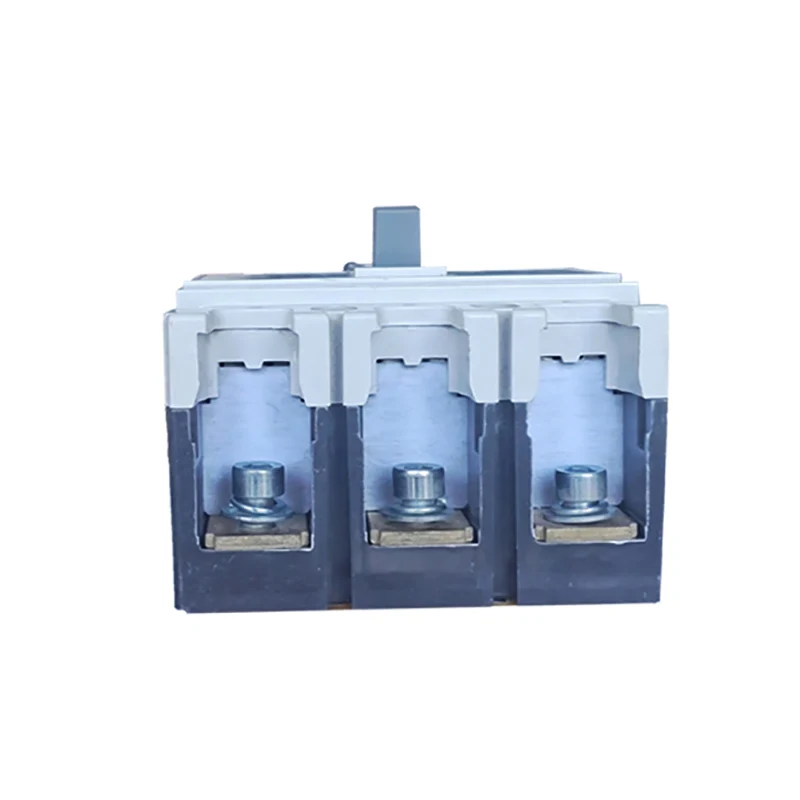

Mudell:STM1-250L

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Mudell		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Rated Cortirucus curert		125			250			400			630			800			1250
Curert Rated hn(A)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
Votazzjoni Operattiva Rated Ue(V)DC								500,550,7			501,000
Votazzjoni ta' Ħruġ Rated UKV)		1000			1000			1500			1500			1500			1500
Uimp(KV)
Test Votage One Miute(V)		3500			3500			3500			3500			3500			3500
Kapaċità ta' Tkissir (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mechaarical Hu	Times	7000			7000			4000			4000			2500			2000
Ħajja Elettrika	Times	2000			2000			1000			1000			800			600
Ħinijiet ta' Tkissir (ms)		20			20			20			20			20			20
Post ta' Installazzjoni		Kwalunkwe post
kapaċità bolator		iva
Standard		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperatura (C)		25℃-50℃
Protezzjoni Degress		b20
Aċċessorju		OF/SD/MX
Distanza ta' l-ark (mm)		250

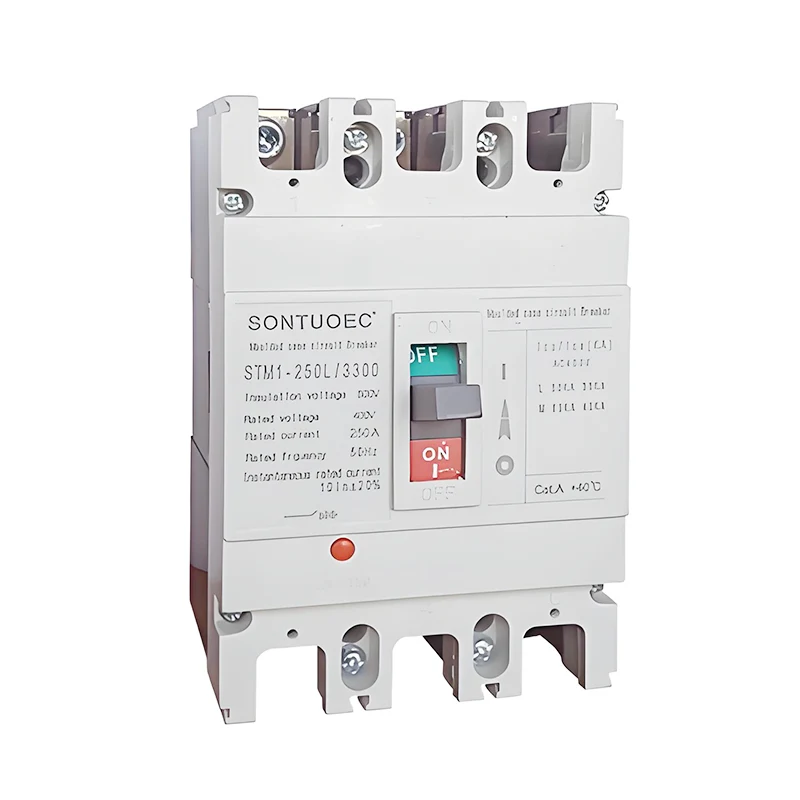

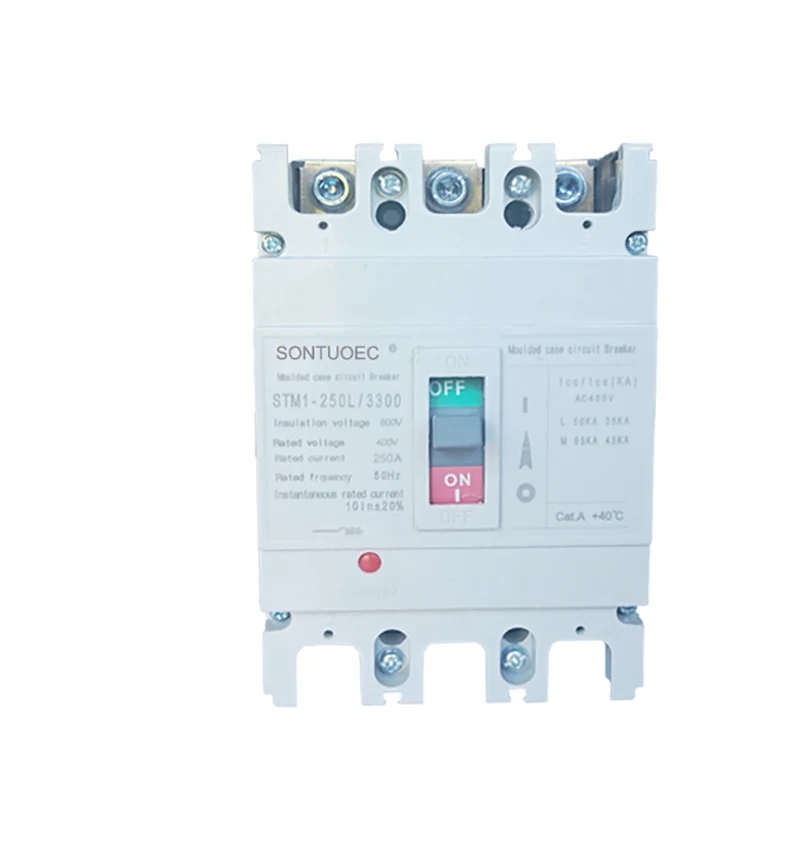

Mudell LE.	STM1-250L/3300
Medju li jitfi l-ark	Arja
STANDARD:	IEC 60947-2
Struttura	MCCB
Tip	Ċirkwit każ Moulede Breaker
Ċertifikazzjoni	CE
Approvazzjonijiet	CE, ISO9001
Ħin ta' Kunsinna	Fi ħdan 20 jum
Speċifikazzjoni	63A-630A
Oriġini	Wenzhou Zhejiang
Kapaċità tal-Produzzjoni	2000biċċa/Ġimgħa
Veloċità	Tip normali Circuit Breaker
Installazzjoni	Fiss
Numru tal-poli	3P 4P
Funzjoni	Konvenzjonali Circuit Breaker, Protezzjoni ta' Falliment ta' Circuit Breaker, Protezzjoni ta 'kurrent żejjed
Prezz	Fabbrika Prezz
Ħin ta' Garanzija	12-il xahar
Pakkett tat-Trasport	Ġewwa Kaxxa/Kaxxa
Trademark	SONTUOEC,WZSTEC,SONTUNE,IMDEC
Kodiċi SA	8536200000

Struttura u karatteristiċi

Struttura: circuit breaker tal-każ iffurmat bl-elettriku ġeneralment jikkonsisti f'sistema ta 'kuntatt, sistema ta' tifi tal-ark, mekkaniżmu operattiv, striker, u qoxra u partijiet oħra.

Karatteristiċi:

Għandu kapaċità ta 'tkissir għolja u stabbiltà termali dinamika tajba.

Il-qoxra hija magħmula minn materjal iżolanti reżistenti għall-fjammi, reżistenti għall-ark, b'rendiment għoli ta 'sikurezza.

Il-mekkaniżmu operattiv huwa flessibbli u affidabbli, li huwa konvenjenti għall-utenti biex joperaw manwalment jew bl-elettriku.

L-iskonnettur għandu varjetà ta 'funzjonijiet ta' protezzjoni, u jista 'jwettaq azzjonijiet korrispondenti skond difetti differenti taċ-ċirkwit.

Funzjoni u użu

Funzjoni: Circuit breaker tal-każ iffurmat bl-elettriku għandu diversi funzjonijiet ta 'protezzjoni bħal protezzjoni ta' tagħbija żejda, protezzjoni ta 'ċirkwit qasir, protezzjoni taħt il-vultaġġ u protezzjoni kontra t-tnixxija. Fosthom, protezzjoni ta 'tagħbija eċċessiva tfisser li meta ċ-ċirkwit ikun mgħobbi żżejjed, iċ-ċirkwit jista' awtomatikament jiskonnettja ċ-ċirkwit biex jipprevjeni li t-tagħmir jiġi mħassar minħabba sħana żejda; protezzjoni ta 'ċirkwit qasir tfisser li meta jseħħ ċirkwit qasir fiċ-ċirkwit, il-circuit breaker jista' malajr jaqta 'l-kurrent tal-ħsara biex jipprevjeni n-nar u inċidenti oħra ta' sigurtà; protezzjoni minn vultaġġ baxx tfisser li meta l-vultaġġ tal-provvista tal-enerġija huwa aktar baxx mill-valur nominali, il-circuit breaker jista 'awtomatikament jiskonnettja ċ-ċirkwit biex jipproteġi t-tagħmir milli ssirilhom ħsara; u protezzjoni kontra t-tnixxija tfisser li meta sseħħ tnixxija fiċ-ċirkwit, is-circuit breaker jista 'jaqta' f'waqtu l-provvista tal-enerġija biex jipproteġi s-sigurtà personali. Protezzjoni kontra t-tnixxija tfisser li s-circuit breaker jista 'jaqta' l-provvista tal-enerġija fil-ħin meta jkun hemm tnixxija fiċ-ċirkwit biex tipproteġi s-sigurtà personali.

Użi: L-apparat li jsalva s-salvataġġ tal-każ iffurmat bl-elettriku jintużaw ħafna f'sistemi elettriċi f'oqsma residenzjali, kummerċjali, industrijali u tat-trasport. Fil-qasam residenzjali, huwa użat biex jipproteġi s-sigurtà taċ-ċirkwiti tad-dar u tagħmir elettriku; fil-qasam kummerċjali, huwa użat biex jipproteġi s-sistemi elettriċi ta 'bini kbir u bini kummerċjali; fil-qasam industrijali, huwa użat biex jikkontrolla u jipproteġi t-tħaddim sikur tat-tagħmir u l-magni tal-fabbrika; fil-qasam tat-trasport, huwa użat biex jipproteġi l-operat stabbli tad-dwal tat-traffiku, sinjali tal-ferrovija u tagħmir ieħor.
