Circuit Breaker Elettriku

Breaker tas-salvavita elettrika huwa apparat li jaqleb li kapaċi jġorr u jkisser kurrent taħt kondizzjonijiet ta 'ċirkwit normali jew anormali. Il-funzjoni ewlenija tagħha hija li tipproteġi ċ-ċirkwit minn ħsara kkawżata minn tagħbijiet żejda, ċirkwiti qosra u kundizzjonijiet anormali oħra biex tiżgura t-tħaddim sikur u stabbli tas-sistema tal-enerġija. Meta tagħbija żejda, short circuit u ħsarat oħra jseħħu fiċ-ċirkwit, iċ-ċirkwit elettriku jista 'jaqta' malajr il-kurrent, jipprevjeni li t-tort jespandi, u jipproteġi t-tagħmir u s-sigurtà personali.

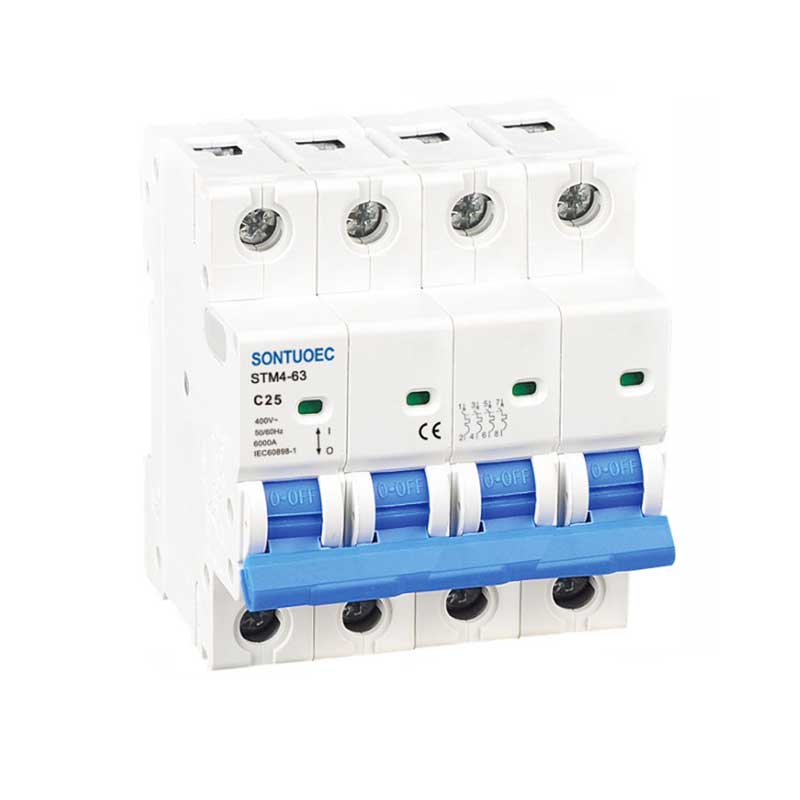

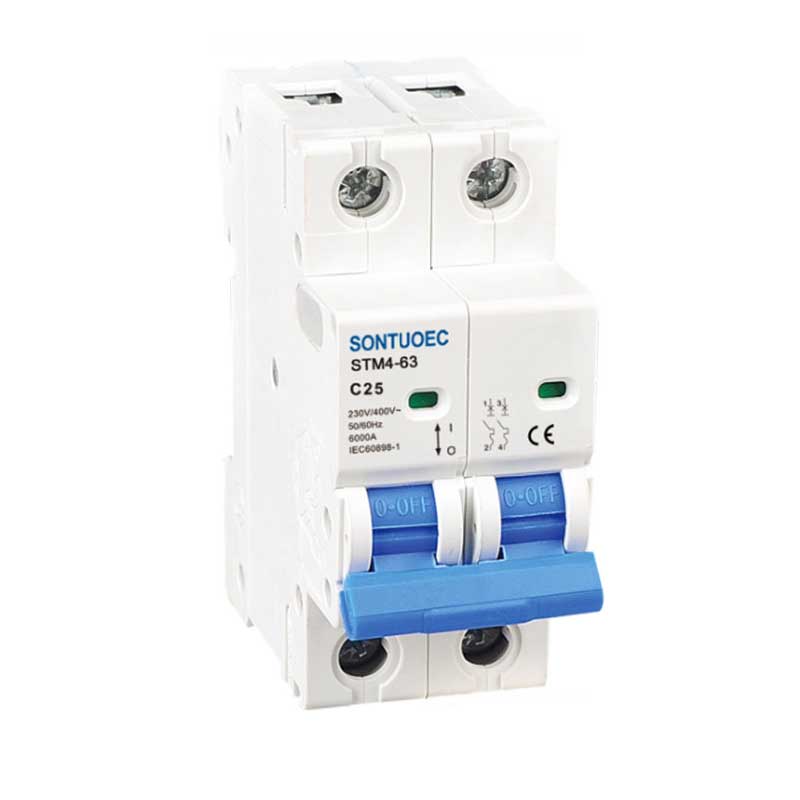

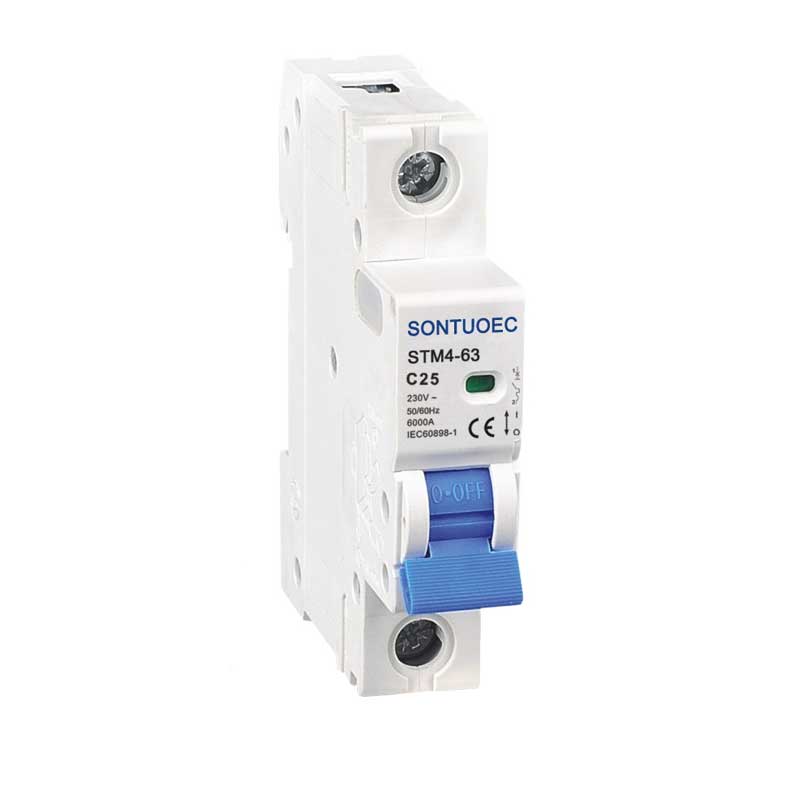

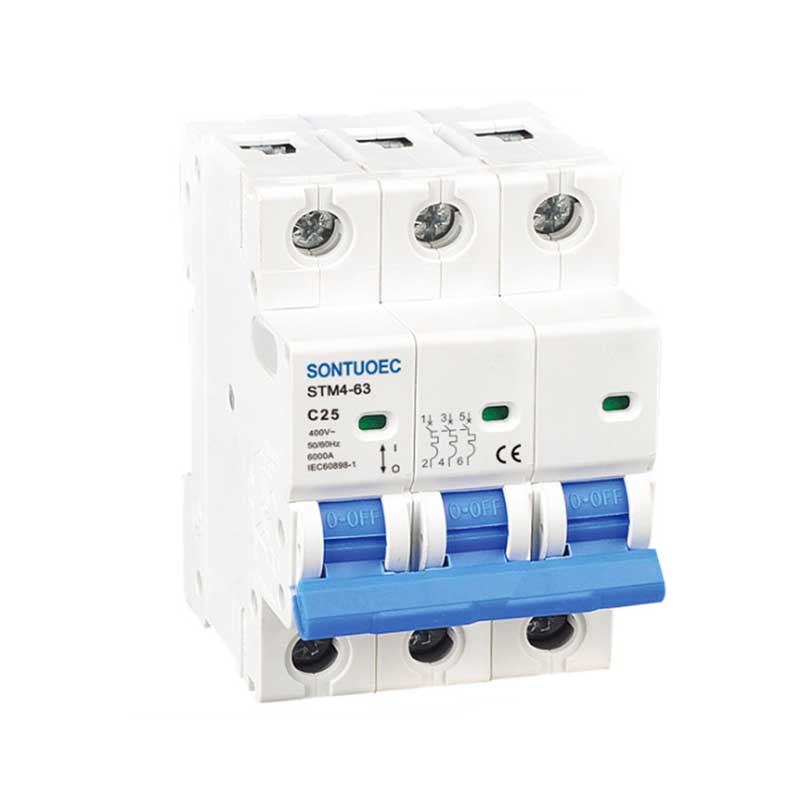

Mudell:STM4-63

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Mudell	STM4-63
Standard	IEC60898-1
Arblu	1p, 2p, 3p, 4p
Kapaċità ta 'tkissir ta' ċirkwit qasir	3KA, 4.5KA, 6KA
Ratat Kurrent (fi)	1,2,4,610,16,20,25,32,40,50,63a
Ratat Vultaġġ (Un)	AC230 (240) / 400 (415) v
Ratat Frekwenza	50 / 60Hz
Kurva tat-tgerbib	B, c, d
Manjetiku rilaxxi	B kurva: bejn 3in u 5 in
	C kurva: bejn 5in u 10in
	D Kurva: bejn 10in u 14in
Elettro-mekkaniku reżistenza	fuq 6000 ċiklu

Prinċipju ta 'Operazzjoni

Il-prinċipju tax-xogħol tas-salvaviti elettriċi huwa bbażat fuq il-prinċipji ta 'induzzjoni elettromanjetika u trasmissjoni mekkanika. Meta l-kurrent fiċ-ċirkwit jaqbeż il-valur nominali, l-element termali ġewwa s-salvavita se jsaħħan u jipproduċi deformazzjoni tal-bimetal, jew l-elettromanjet tipproduċi biżżejjed ġbid biex tagħmel il-mekkaniżmu ta 'skonnettjar jaġixxi, u b'hekk jaqta' ċ-ċirkwit. Barra minn hekk, is-Circuit Breaker għandu wkoll apparat tat-tifi tal-ark, li jista 'effettivament jitfi l-ark iġġenerat meta jikser il-kurrent u jipprevjeni l-ark milli jagħmel ħsara lit-tagħmir u l-persunal.

Komponenti ewlenin

Circuit Breaker elettriku ġeneralment jikkonsisti f'sistema ta 'kuntatt, sistema tat-tifi tal-ark, mekkaniżmu operattiv, attakkant, qoxra u l-bqija. Sistema ta 'kuntatt tintuża biex tikkonnettja u skonnettja s-salvavita; Is-sistema tat-tifi tal-ark tintuża biex titfi l-ark iġġenerat meta tkisser il-kurrent; Mekkaniżmu operattiv jintuża biex jirrealizza t-tħaddim manwali jew awtomatiku tas-salvavita; It-tripper huwa l-parti li tikkawża l-azzjoni tas-salvavita skont is-sitwazzjoni tal-ħsara fiċ-ċirkwit; Il-qoxra tintuża biex tipproteġi l-istruttura interna taċ-ċirkwit u tevita interferenza esterna.
