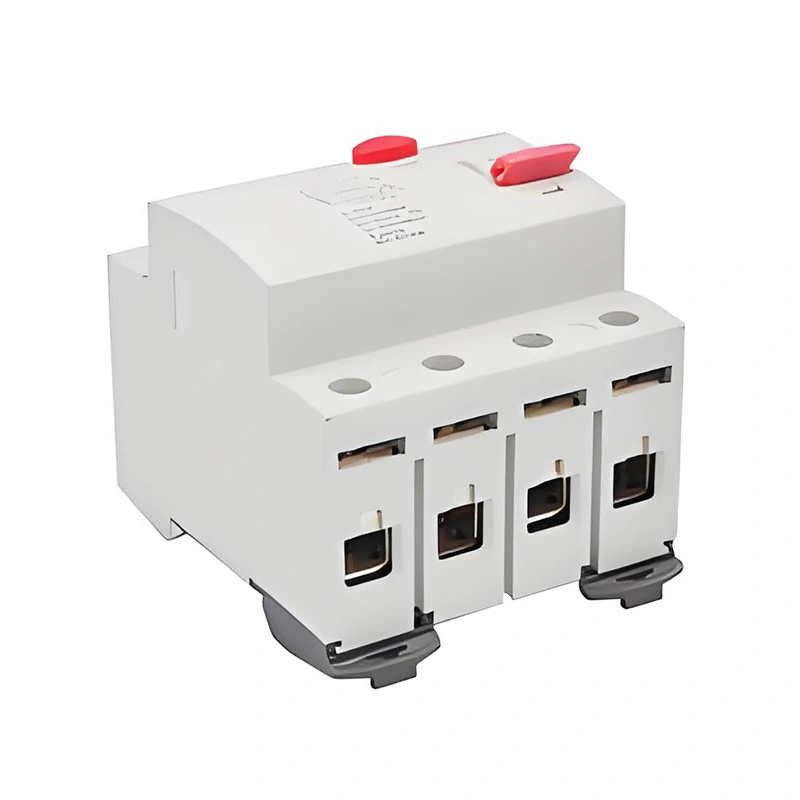

Tip Elettroniku RCCB

Meta l-kurrent residwu fiċ-ċirkwit jaqbeż il-valur issettjat minn qabel, it-tip elettroniku RCCB jaġixxi malajr biex jaqta 'ċ-ċirkwit, u b'hekk jipprevjeni inċidenti ta' xokk elettriku u nirien elettriċi. L-RCCBs elettroniċi jużaw komponenti elettroniċi u mikroproċessuri u teknoloġiji oħra biex jipprovdu sensittività u eżattezza akbar.

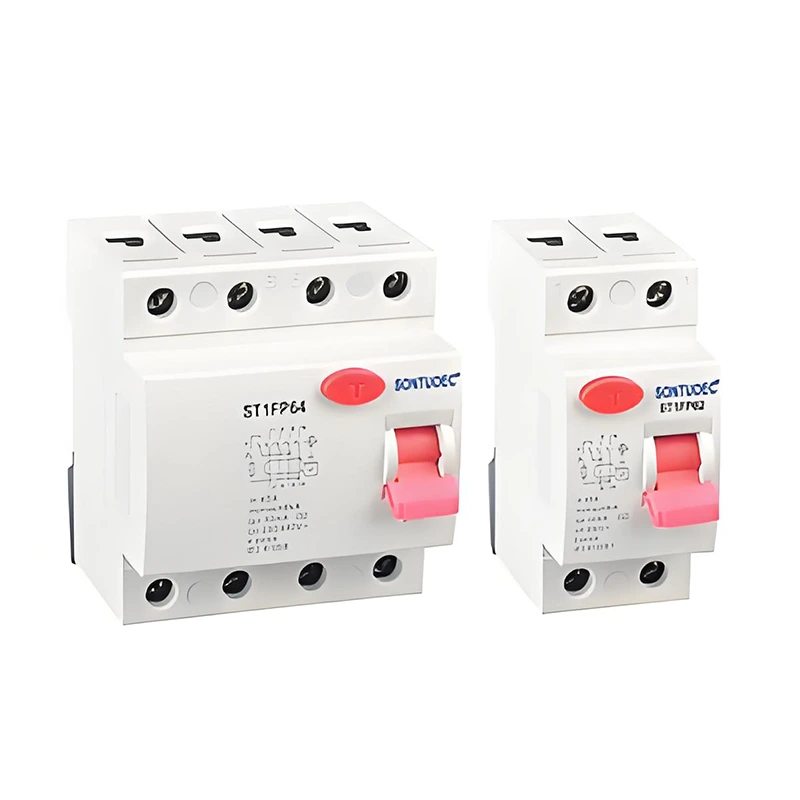

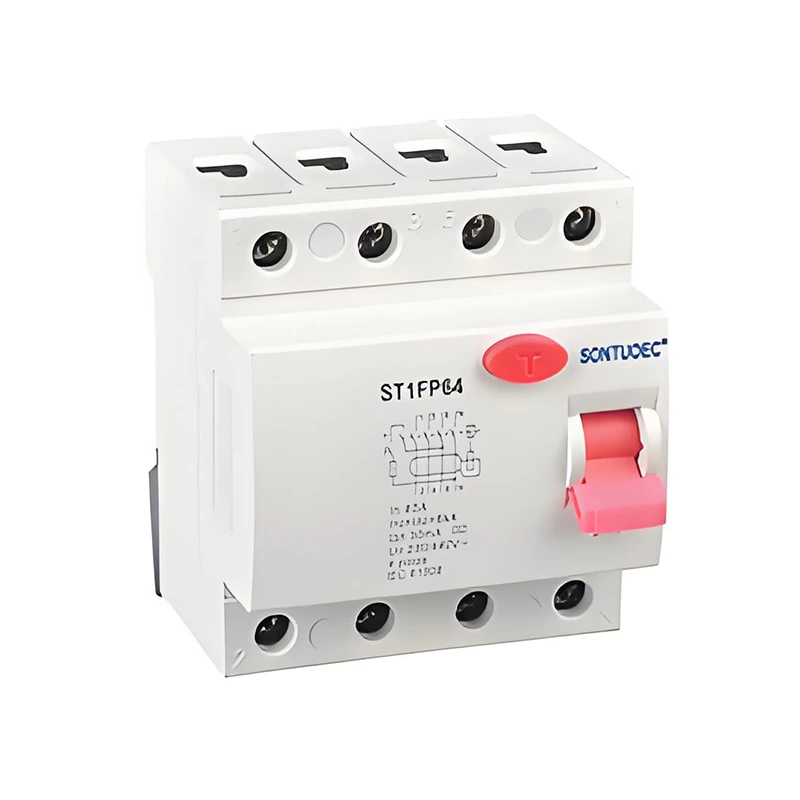

Mudell:ST1PF64

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Sandard			IEC / EN61008.1
Elettriku	Tip (forma ta 'mewġ tat-tnixxija tad-dinja sensata)		Tip elettro-manjetiku, tip elettroniku
karatteristiċi	Kurrent klassifikat fi	A	U, u
	Arbli	P	2,4
	Vultaġġ klassifikat magħna	V	AC 240 / 415V; AC 230 / 400V
	Kurrent klassifikat		16,25,32,40,63a
	Sensittività klassifikata i △ n	A	0.01,0.03,0.1,1.0.3,0.5
	UI tal-Vultaġġ tal-Insulazzjoni	V	500
	Rated Residual Making u	A	630
	Kapaċità ta 'tkissir i △ m	A	630
	Kurrent ta 'ċirkwit qasir i △ c	A	6000
	Fjus SCPD	A	6000


	Frekwenza nominali	Hz	50/60
	Grad ta 'tniġġis		2
Mekkaniku	Ħajja elettrika	t	4000
karatteristiċi	Ħajja mekkanika	t	10000
	Grad ta 'protezzjoni		IP20
	Temperatura ambjentali	ºC	-25 ~ + 40
	(bil-medja ta 'kuljum ≤35ºC)	ºC	-25 ~ + 40
	Temperatura tal-ħażna	ºC	-25 ~ + 70
Installazzjoni	Tip ta 'konnessjoni terminali		Busbar tal-kejbil / tat-tip U busbar / pin tat-tip
	Daqs tat-terminal fuq / qiegħ għall-kejbil	mm2	25
	Daqs tat-terminal fuq / qiegħ għall-kejbil	AWG	3.18
	Daqs tat-terminal fuq / qiegħ għal busbar	mm2	25
	Daqs tat-terminal fuq / qiegħ għal busbar	AWG	3.18
	Tissikka t-torque	N * m	2.5
	Tissikka t-torque	In-lbs	22
	Immuntar		Fuq DIN Rail EN 60715 (35mm) permezz ta 'apparat tal-klipp veloċi
	Konnessjoni		Minn fuq u minn isfel

Prinċipju ta 'Operazzjoni

Il-prinċipju operattiv tat-tip elettroniku RCCB huwa bbażat fuq il-prinċipji ta 'induzzjoni elettromanjetika u l-ibbilanċjar tal-kurrent. Meta l-fażi u l-kurrenti tal-linja żero fiċ-ċirkwit huma żbilanċjati, i.e. teżisti kurrent residwu, it-transformer kurrenti ġewwa l-RCCB jinduna din l-iżbilanċ u jiġġenera sinjal korrispondenti. Dan is-sinjal, wara li jkun ipproċessat miċ-ċirkwit elettroniku, se jikkawża l-azzjoni tal-mekkaniżmu tar-rilaxx, sabiex iċ-ċirkwit jaqtgħu malajr iċ-ċirkwit.

Karatteristiċi ewlenin

Sensittività għolja: L-RCCBs elettroniċi jistgħu jindividwaw kurrenti residwi żgħar ħafna, ġeneralment inqas minn 30mA jew saħansitra aktar baxxi.

Azzjoni Mgħaġġla: Ladarba l-kurrent residwu jiġi skopert biex jaqbeż il-valur issettjat minn qabel, l-RCCB se jaġixxi immedjatament biex jaqta 'ċ-ċirkwit u jipprevjeni inċidenti.

Sikur u affidabbli: RCCB tadotta komponenti elettroniċi avvanzati u teknoloġija tal-mikroproċessur biex tipprovdi affidabilità u stabbiltà ogħla.

Faċli biex tinstalla u żżomm: RCCBs elettroniċi ġeneralment ikollhom struttura kompatta u wajers sempliċi, li jagħmluhom faċli biex jiġu installati u miżmuma.

Xenarji ta 'applikazzjoni

L-RCCBs elettroniċi huma użati ħafna f'varjetà ta 'sitwazzjonijiet fejn hija meħtieġa protezzjoni elettrika, inkluż iżda mhux limitata għal:

Bini residenzjali u kummerċjali: Użat biex jipproteġi t-tagħmir elettriku u s-sigurtà personali, li jipprevjeni inċidenti ta 'xokk elettriku u nirien elettriċi.

Linji ta 'produzzjoni industrijali: Użati biex jipproteġu tagħmir elettriku bħal muturi u transformers minn tħaddim normali, li jipprevjenu ħsara fit-tagħmir u ħin ta' waqfien minħabba tnixxija u tagħbija żejda.

Faċilitajiet Pubbliċi: bħal sptarijiet, skejjel, libreriji u postijiet oħra, użati biex jiżguraw l-operat sikur ta 'tagħmir elettriku u l-użu sikur ta' l-elettriku mill-persunal.
