Contactor elettronika

Il-kuntattur elettroniku ta 'kwalità għolja Sontuoec huwa applikat prinċipalment fiċ-ċirkwiti l-vultaġġ nominali sa 660V, AC 50Hz jew 60Hz, kurrenti nominali sa 95A, biex jagħmlu u jkissru, ta' spiss jibdew u jikkontrollaw il-mutur AC. Magħquda mal-blokka ta 'kuntatt awżiljari, dewmien tal-arloġġ u apparat li jdaħħal il-magni eċċ, isir il-contactor ta' dewmien, contactor mekkaniku ta 'interlocking, starter star-delta. Jibdel fi starter elettromanjetiku meta jaħdem flimkien ma 'relay termiku li jaqbel, li jista' jipproteġi ċ-ċirkwit ta 'tagħbija żejda. Il-contactor huwa prodott skont IEC60947-4-1.

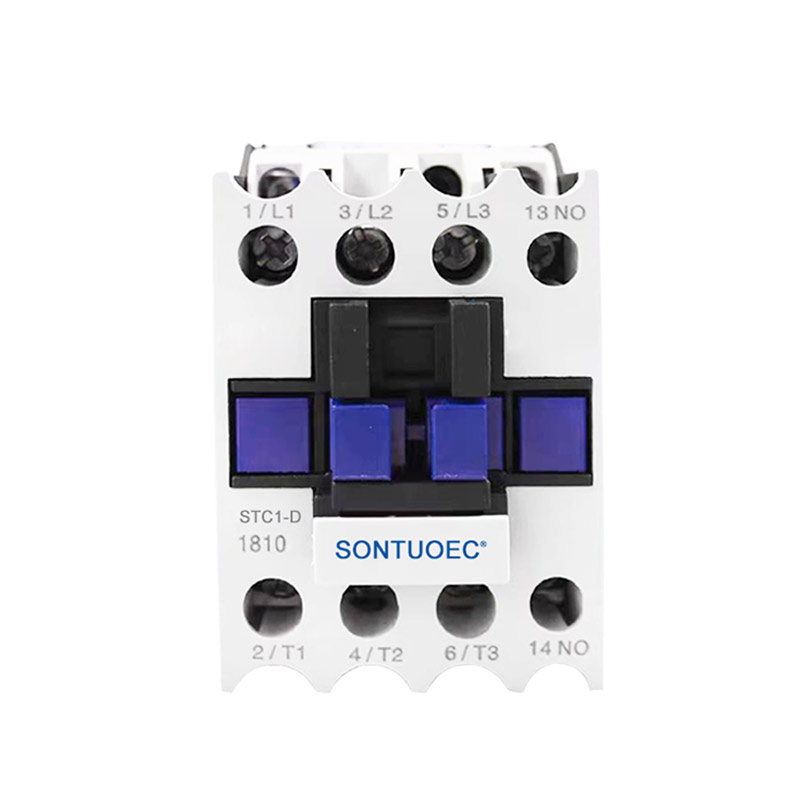

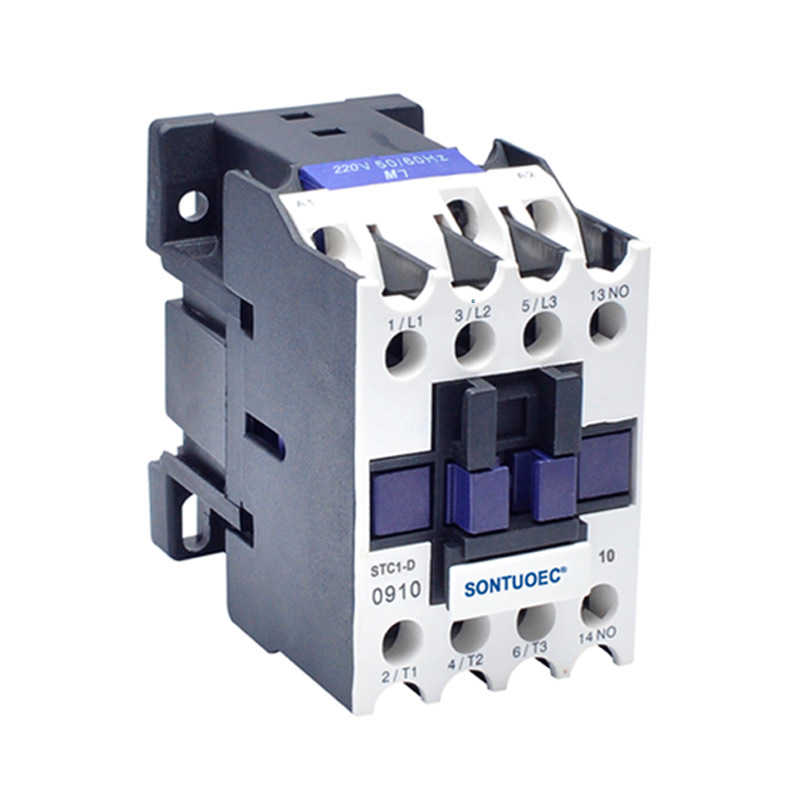

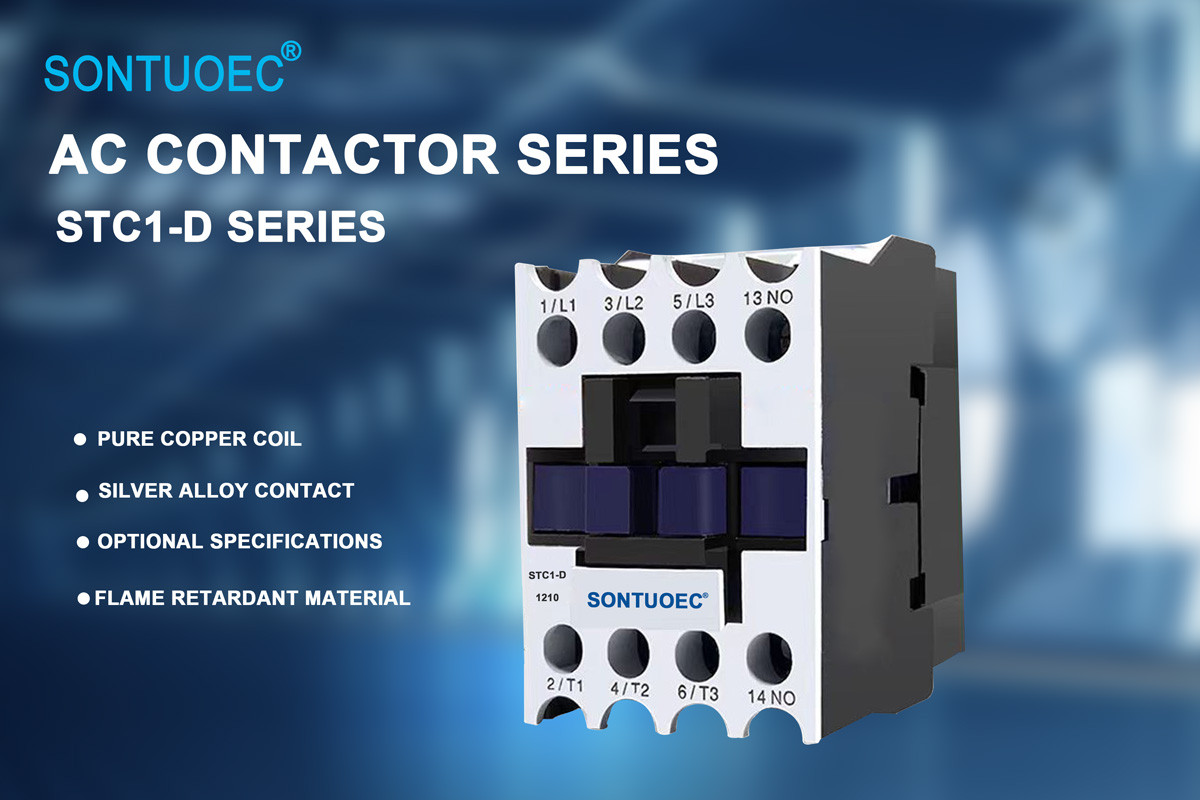

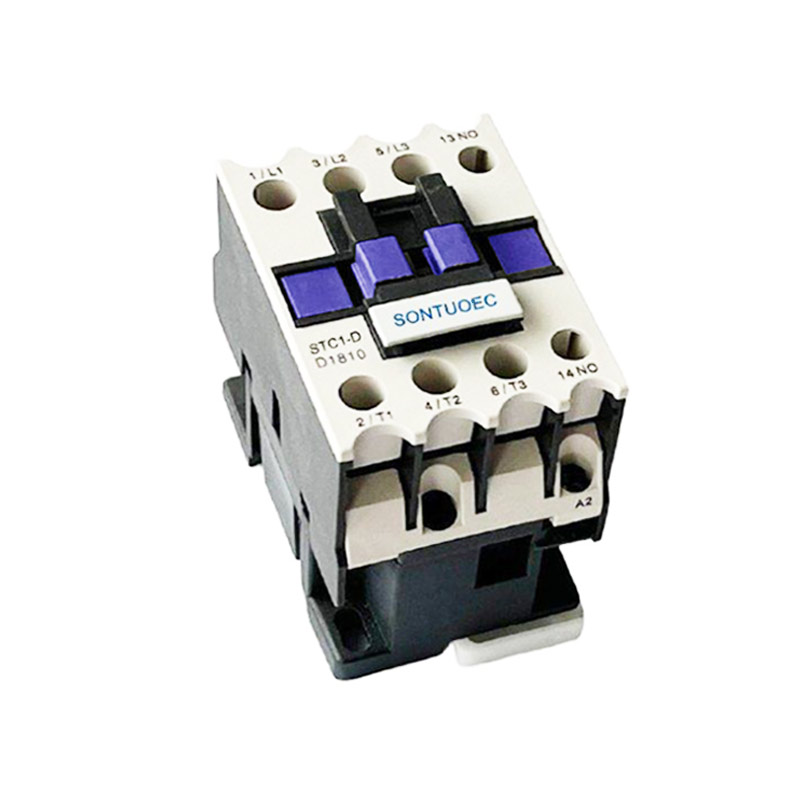

Mudell:STC1-D

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Tip		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Kurrent tax-xogħol ikklassifikat (a)	AC3	9	12	18	25	32	40	50	65	80	95
Kurrent tax-xogħol ikklassifikat (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Ratings tal-qawwa standard ta 'l-enerġija Muturi 3-fażi 50 / 60Hz fil-kategorija AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Kurrent tas-sħana nominali (a)		20	20	32	40	50	60	80	80	125	125
Ħajja elettrika	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Ħajja elettrika	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Ħajja Mekkanika (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Numru tal-kuntatti	3p + le					3P + NC + NO

Karatteristiċi tal-prodott

Prestazzjoni Għolja: Il-kuntatturi tal-elettronika huma ddisinjati biex ikunu l-iżgħar, l-aktar ħafif, u l-inqas spiża ssiġillati kuntatturi fl-industrija, bi klassifikazzjonijiet attwali sa 500A (f'85 ° C) u kapaċità ta 'interruzzjoni ta' 2000a (f'320VDC).

Effiċjenti fl-enerġija: Iffrankar tal-enerġija tal-coil built-in jopera b'qawwa ta 'żamma ta' 1.7W biss (f'12VDC) u jista 'jillimita l-forza elettromotiva inversa (EMF) għal 0V.

Sigurtà: Il-prodott huwa ssiġillat ermetikament għal sigurtà intrinsika u jista 'jopera f'ambjenti splussivi jew ħorox mingħajr ossidazzjoni jew kontaminazzjoni tal-kolja jew kuntatti, inklużi perjodi twal ta' nuqqas ta 'operazzjoni.

Versatilità: Kuntatti awżiljarji mhux obbligatorji huma pprovduti għal monitoraġġ faċli tal-pożizzjoni tal-kuntatti tal-qawwa. Karatteristiċi wkoll konnessjonijiet flessibbli tal-coil / enerġija.

Xenarji ta 'applikazzjoni

Il-kuntatturi tal-elettronika jintużaw f'varjetà wiesgħa ta 'applikazzjonijiet, inklużi iżda mhux limitati għal:

Sistemi tal-batteriji: partikolarment adattati għal applikazzjonijiet tal-Komunità Ewropea (KE) fejn hemm bżonn l-immarkar CE.

Protezzjoni taċ-Ċirkuwitu u Qlib: Bħall-iswiċċjar u l-backup tar-rilejs (Tip III), kif ukoll il-kontroll tal-qawwa tal-vultaġġ DC, il-protezzjoni taċ-ċirkwit, u s-sigurtà fid-disinn tal-AIAG QS9000.

Applikazzjonijiet industrijali oħra: ukoll għal karozzi, aerospazjali, netwerks ta 'komunikazzjoni, elettronika għall-konsumatur, mediċi u enerġija.
