Contactor tad-dar AC

Il-kuntatturi AC tad-dar STH8-100 Series huma ddisinjati primarjament għal AC 50Hz (jew 60Hz), b'vultaġġ operattiv ratat sa 400V. Huma għandhom kurrent operattiv ratat sa 100A taħt il-kategorija ta 'użu AC-7A u sa 40A taħt il-kategorija ta' użu AC-7B. Dawn il-kuntatturi jintużaw biex jikkontrollaw tagħbijiet baxxi jew kemmxejn induttivi f'applikazzjonijiet residenzjali u simili, kif ukoll għall-kontroll tat-tagħbijiet tal-mutur tad-dar. Il-prodott huwa applikat prinċipalment fi djar, lukandi, appartamenti, bini ta 'uffiċini, bini pubbliku, shopping malls, postijiet sportivi, eċċ., Biex jinkisbu funzjonijiet ta' kontroll awtomatizzati. Konformità tal-Istandards: IEC61095, GB / T17885.

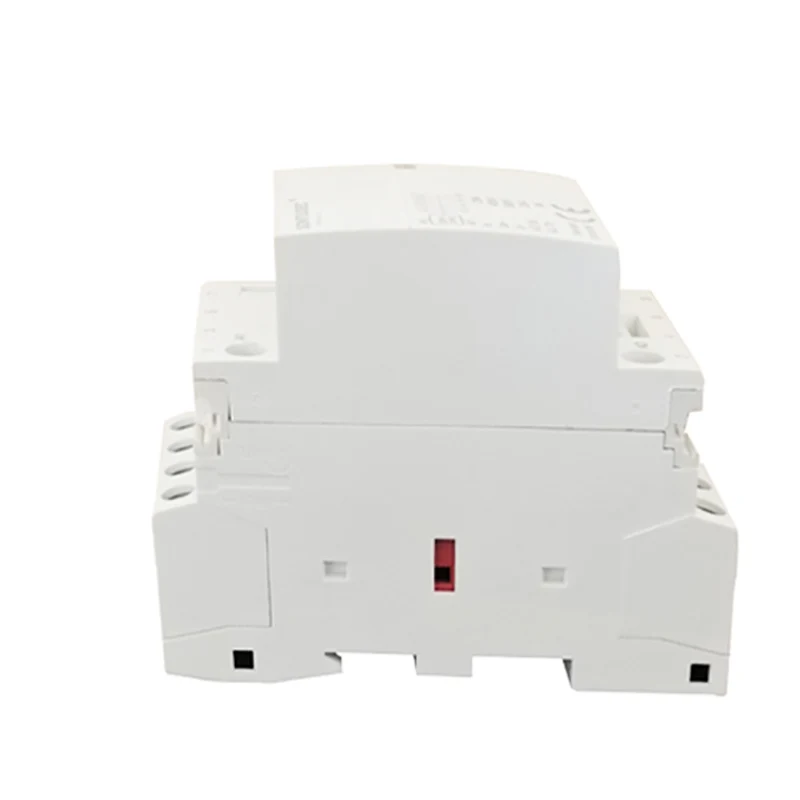

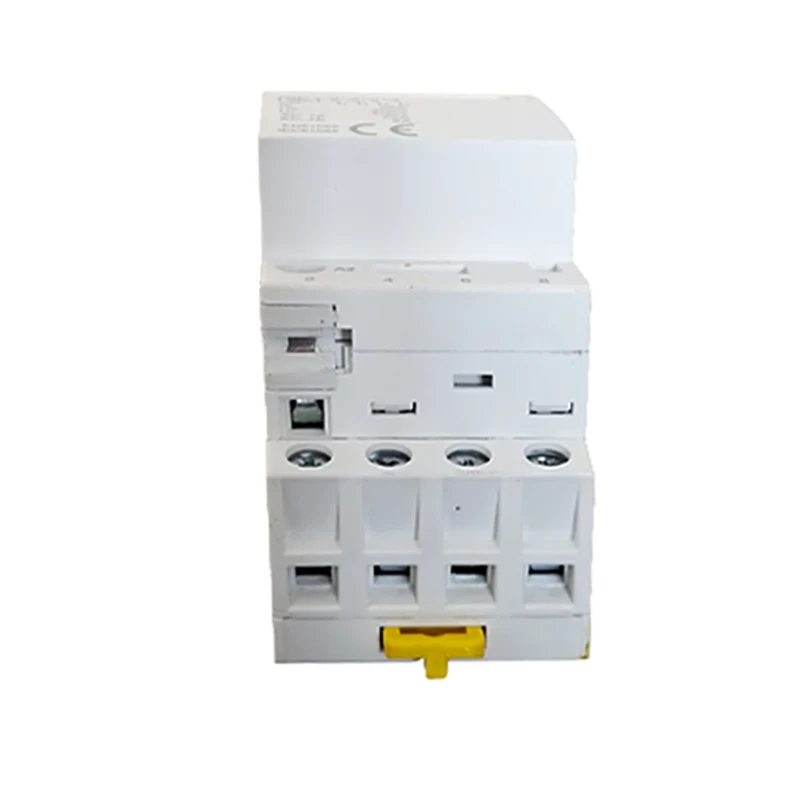

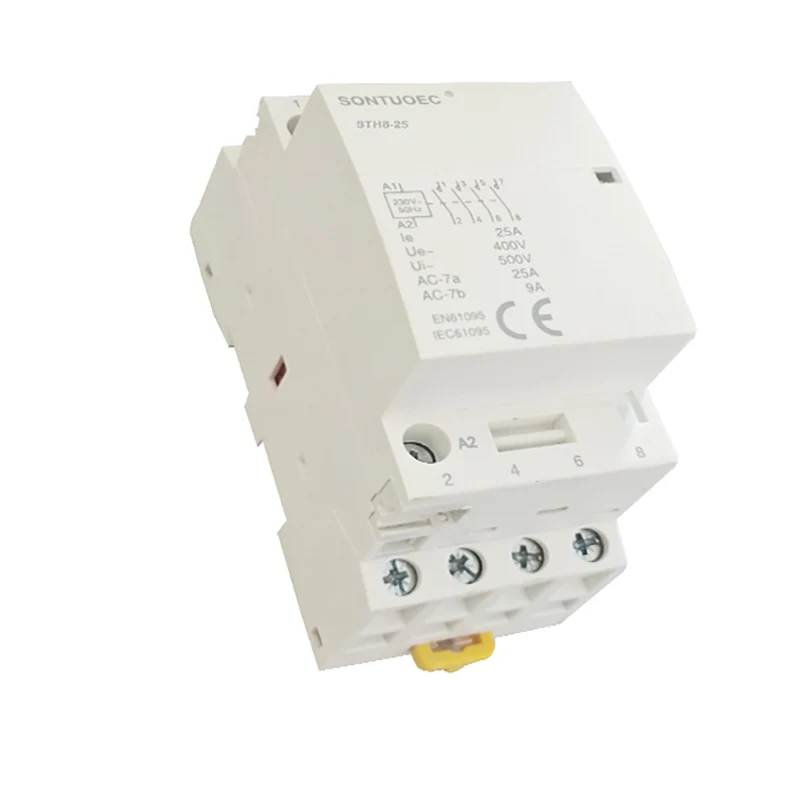

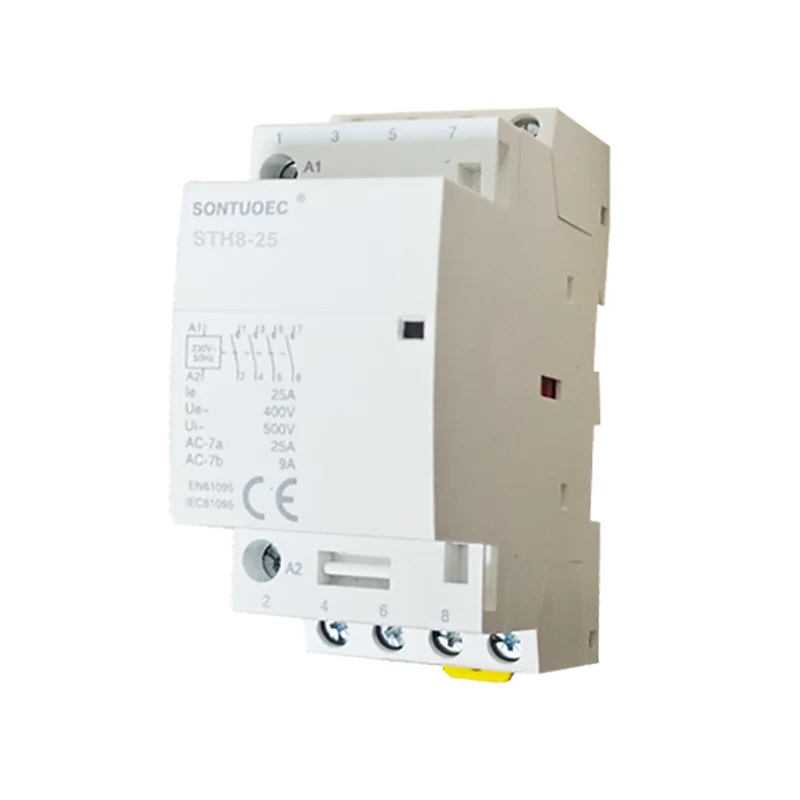

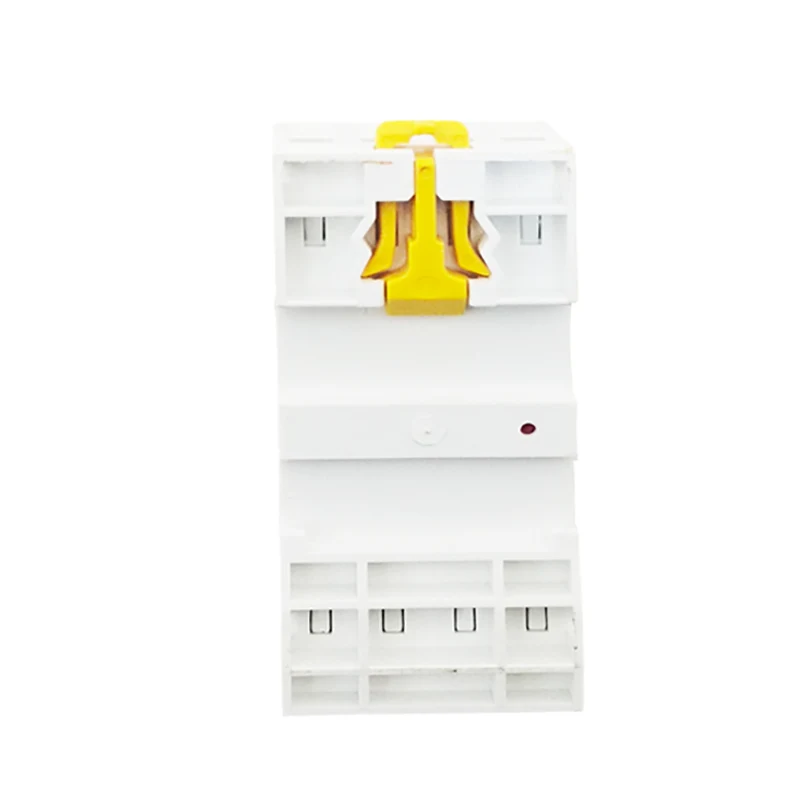

Mudell:STH8-25

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Tip	contactor
Klassifikazzjoni a	16	20	25	32	40	63	100
AIDS	IVA
BctSindication Awżiljarju	IVA
Bactc tikkontrolla l-awżiljari minn isfar klipps	IVA

Tip					Wisa 'f'9mm moduli

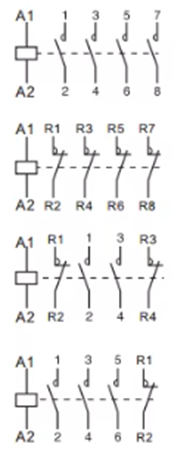

1p	Klassifikazzjoni (LN) AC-7A	Klassifikazzjoni (LN) AC-7A	Kontroll vultaġġ (VAC) (50Hz)	Kuntatt
	16A	6a	24	1no	2
	20a	7a	110	1NC
	25a	9a	230
2p
	16A	6a	24	2no	2
	20a	7a	110	1NO + 1NC
	25a	9a	230	2nc
	32a	12a	24	2no	4
	40a	18a	110	1NO + 1NC
	63a	25a	230	2nc
	100A	_	24		6
			110	2no
			230
3p
	16A	6a	24	3no	4
	20a	7a	110	3nc
	25a	9a	230
	32a	12a	24	3no	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16A	6a	24	4no	4
	20a	7a	110	4nc
	25a	9a	230	2NO + 2NC 3no + 1nc
	32a	12a	24	4no	6
	40a	18a	110	4nc
	63a	25a	230	2NO + 2NC 3no + 1nc
	100A	_	24	4no	12
			110
			230

Struttura ewlenija

Il-contactor tad-dar AC ġeneralment jikkonsisti fil-partijiet li ġejjin:

Sistema ta 'Kuntatt: inklużi kuntatti ewlenin u kuntatti awżiljarji. Il-kuntatt ewlieni jintuża biex jixgħel u jkisser iċ-ċirkwit prinċipali, li normalment ikollu kurrent nominali akbar; Il-kuntatt awżiljarju jintuża biex jixgħel u jkisser iċ-ċirkwit tal-kontroll, li għandu kurrent nominali iżgħar.

Sistema elettromanjetika: Tikkonsisti minn qalba tal-ħadid, armatura u coil. Meta l-kolja tkun enerġizzata, il-qalba tiġġenera kamp manjetiku li jattira l-armatura u jagħlaq il-kuntatti; Meta l-kolja tiġi enerġizzata, il-kamp manjetiku jisparixxi, l-armatura tiġi rilaxxata u l-kuntatti jinqasmu.

Apparat tat-tifi tal-ark: Użat biex jitfi l-ark meta l-kuntatti jiġu skonnettjati, u ma jħallux l-ark milli jikkawża ħsara lill-kuntatti.

Qoxra u Aċċessorji: Il-qoxra tintuża biex tipproteġi l-komponenti interni mill-influwenza tal-ambjent estern; L-aċċessorji jinkludu parentesi tal-immuntar, terminali, eċċ., Li jintużaw biex jirrealizzaw l-installazzjoni u l-wajers tal-contactor.

Prinċipju ta 'Operazzjoni

Il-prinċipju tax-xogħol tal-kuntatturi AC tad-dar huwa bbażat fuq il-prinċipju ta 'induzzjoni elettromanjetika. Meta l-kolja tkun enerġizzata, il-qalba tal-ħadid tiġġenera kamp manjetiku li jattira l-armatura u jagħlaq il-kuntatti; Meta l-coil jiġi de-enerġizzat, il-kamp manjetiku jisparixxi, l-armatura tiġi rilaxxata u l-kuntatti jiġu skonnettjati. Billi tikkontrolla l-enerġizzazzjoni u d-de-enerġizzazzjoni tal-kolja, il-kontroll mill-bogħod u l-protezzjoni taċ-ċirkwiti tad-dar jistgħu jiġu realizzati.

Parametri Tekniċi

Il-parametri tekniċi ewlenin tal-kuntatturi AC tad-dar jinkludu vultaġġ nominali, kurrent nominali, frekwenza nominali, konnessjoni u tkissir tal-kapaċità u l-bqija. L-għażla ta 'dawn il-parametri għandha tkun iddeterminata skond is-sitwazzjoni attwali taċ-ċirkwit tad-dar biex tiżgura l-operazzjoni normali u l-użu sikur tal-contactor.

Vultaġġ Rated: Jirreferi għal-livell tal-vultaġġ meta l-contactor jaħdem normalment.

Kurrent Rated: Jirreferi għall-kurrent massimu li l-contactor jista 'jiflaħ għal żmien twil taħt il-vultaġġ nominali.

Frekwenza Rated: Il-frekwenza tal-provvista tal-enerġija meta l-contactor jaħdem normalment.

Konnessjoni u Tkissir tal-Kapaċità: Il-kurrent massimu li l-contactor jista 'jgħaqqad u jkisser b'mod affidabbli taħt il-kundizzjonijiet speċifikati.
