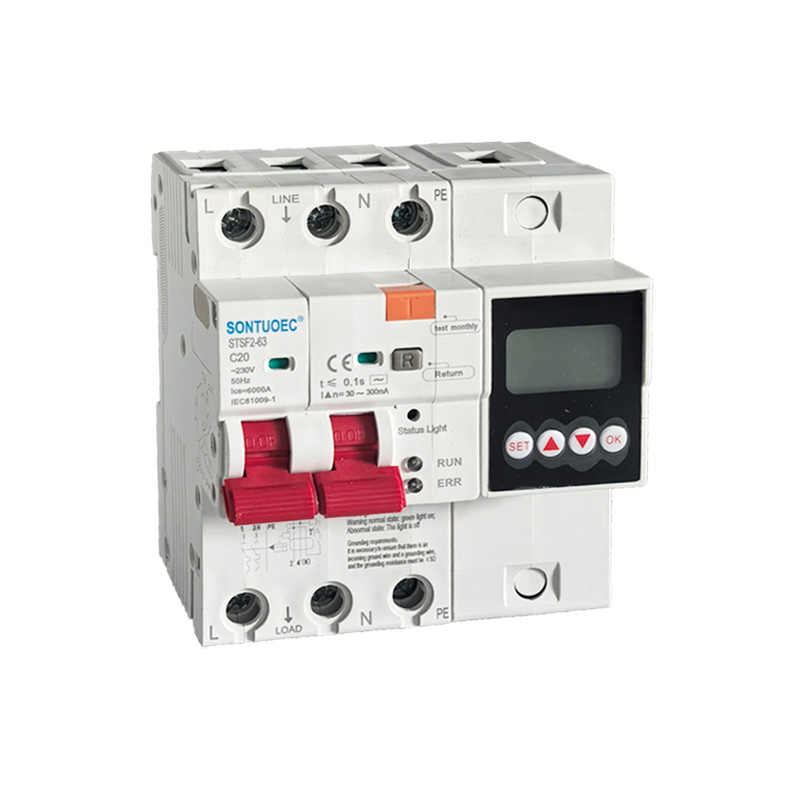

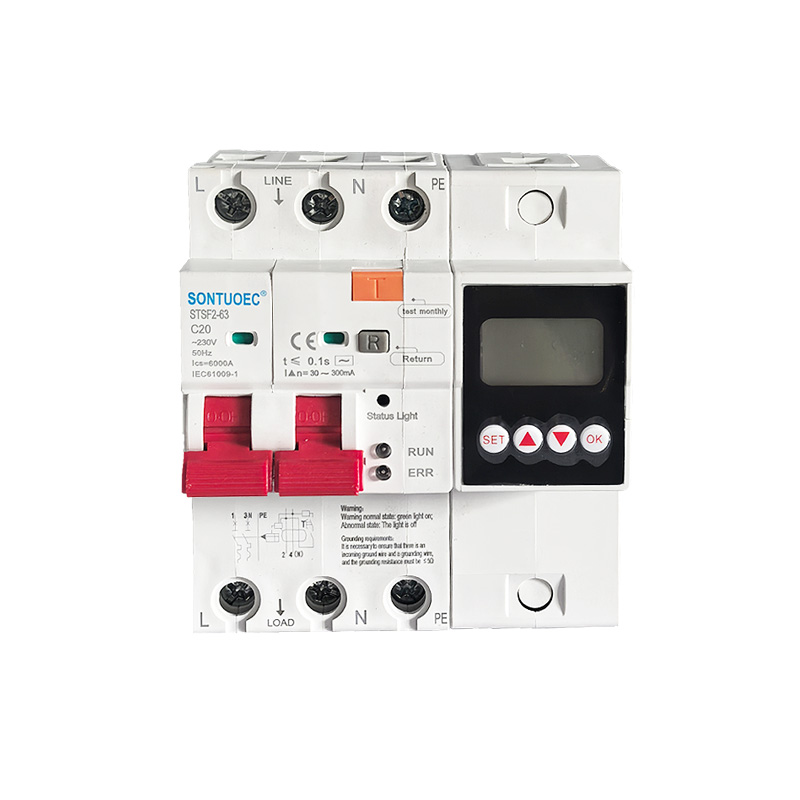

Immersjoni intelliġenti kontra tnixxija xokk elettriku protettur 220V arja circuit breaker

STSF2-63/100 100A 2p 4p RCBO multifunzjonali huwa adattat għal AC 50/60Hz, ratata f'ċirkwit b'vultaġġ ta '230V-400V u kurrent nominali ta' 100A, meta persuna tiġi elettrokutata jew il-grilja tal-enerġija tnixxi. Meta t-tnixxija, il-vultaġġ żejjed u l-vultaġġ baxx jilħqu l-valuri stabbiliti, il-circuit breaker tal-kurrent residwu jista 'malajr jaħdem f'perjodu qasir ħafna ta' żmien malajr jaqta 'l-provvista tal-enerġija. Meta t-temperatura tal-monitoraġġ tas-circuit breaker tal-kurrent residwu tilħaq il-valur stabbilit, il-wajer tal-art tal-monitoraġġ ma jkunx imqabbad. Meta konness, il-prodott jarmi ħoss ta 'allarm biex jipproteġi s-sigurtà tal-persunal u t-tagħmir elettriku, u jista' jevita Tipprevjeni ħsara lit-tagħmir ikkawżat minn vultaġġ żejjed fil-grid tal-enerġija. Għandu tagħbija żejda, ċirkwit qasir, tnixxija, vultaġġ żejjed Funzjonijiet ta 'protezzjoni ta' vultaġġ baxx u temperatura żejda jistgħu jintużaw ukoll biex jinxtegħlu u jitfi apparati elettriċi b'mod intermittenti f'ċirkostanzi normali Ċirkwiti tad-dawl, speċjalment adattati għal sistemi ta 'distribuzzjoni tad-dawl industrijali u kummerċjali. Il-prodott għandu volum żgħir, struttura kompatta, u kost-effettività aħjar minn prodotti simili oħra. Għandu dehra sabiħa, Kapaċità għolja ta 'tkissir tagħmilha għażla tajba għad-distribuzzjoni tal-enerġija fid-dar. Dan il-prodott jikkonforma mal-istandards GB/T 16917.1 u IEC 61009-1 u kiseb ċertifikazzjoni CE.

Mudell:STFS2-63

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

SPEĊIFIKAZZJONIJIET:

Elettriku karatteristiċi	Standard	Unità	IEC/EN 61009-1
	Modalità		Tip elettroniku
	Tip (forma ta' mewġa tat-tnixxija tad-dinja skoperta)		AC
	Karatteristika ta 'rilaxx termo-manjetiku		B,C,D
	Kurrent nominali ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Aġġustabbli
	Pollakki	P	1P+N, 3P+N
	Vultaġġ nominali Ue	V	AC 230, 400 (Aġġustabbli)
	Sensittività ratata I△n	A	30-300mA(30,100,300mA) Aġġustabbli
	Kapaċità ta' teħid u tkissir residwu nominali l△m	A	500
	Kapaċità nominali ta 'short-circuit Icn	A	6000
	Ħin tal-waqfa taħt I△n	S	≤0.1
	Frekwenza ratata	Hz	50/60
	Vultaġġ nominali impulsewithstand(1.2/50)Uimp	V	4000
	Vultaġġ tat-test dielettriku f'ind.Freq għal 1min	kV	2
	Vultaġġ ta 'insulazzjoni Ui	V	250
	Grad tat-tniġġis		2
Other	Protezzjoni ta 'vultaġġ żejjed/taħt;	u	Protezzjoni tat-Temperatura ; Fire-alwarm u oħrajn
Karatteristiċi mekkaniċi	Ħajja elettrika		4000
	Ħajja mekkanika		10000
	Indikatur tal-kurrent tal-ħsara		IVA
	Grad ta' protezzjoni		IP20
	Temperatura ambjentali	ºC	-5~+40(Applikazzjoni speċjali jekk jogħġbok irreferi għal
	(b'medja ta' kuljum≤35ºC)	ºC	korrezzjoni tal-kumpens tat-temperatura)
	Temperatura tal-ħażna	ºC	-25~+70
Installazzjoni	Tip ta 'konnessjoni terminali		Kejbil/busbar tat-tip Pin/busbar tat-tip U

	Daqs tat-terminal fuq/qiegħ għall-cable	mm2	25
	Daqs tat-terminal fuq/qiegħ għall-cable	AWG	18-5
	Daqs tat-terminal fuq/qiegħ għal busbar	mm2	25
	Daqs tat-terminal fuq/qiegħ għal busbar	AWG	18-3
	Immuntar		Fuq ferrovija DIN EN 60715 (35mm) permezz ta 'apparat ta' clip veloċi
	Konnessjoni		Minn fuq

TEMPERATURA TA' L-ARJA TA' MADWAR:

1.It-temperatura tal-arja ambjentali m'għandhiex tkun inqas minn -5 1C, mhux ogħla minn + 40 C, u l-valur medju ta 'kuljum m'għandux jaqbeż + 35 C.

2. Altitudni: L-altitudni tas-sit tal-installazzjoni m'għandhiex teċċedi l-2000m.

3.Kundizzjonijiet atmosferiċi

L-arja hija nadifa, u f'temperatura massima ta '+40 'C, l-umdità relattiva ta' l-arja mhix għolja Aktar minn 50%. Umdità relattiva ogħla hija permessa f'temperaturi aktar baxxi, bħal f'+20 C,

L-umdità relattiva m'għandhiex taqbeż id-90%. Minħabba kondensazzjoni moderata okkażjonali kkawżata minn bidliet fit-temperatura, għandha tingħata attenzjoni biex jittieħdu miżuri xierqa.

4. Kategorija tal-Installazzjoni Il-kategoriji tal-installazzjoni huma lI u III

Kurrent u Numru ta' Poli

100A: Dan jindika li l-RCBO huwa stmat għal 100 amps. Il-klassifikazzjoni tal-kurrent hija l-valur massimu tal-kurrent li s-circuit breaker jista 'jġorr kontinwament mingħajr ma jikkawża sħana żejda jew ħsara.

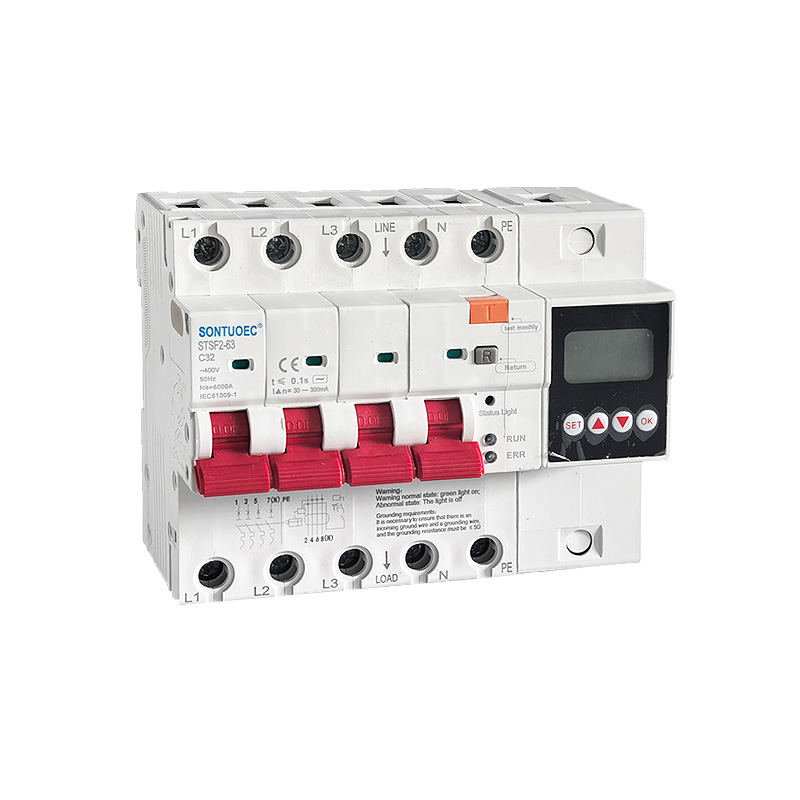

2p, 4p: Il-"p" hawnhekk tirrappreżenta n-numru ta 'arbli, jiġifieri, in-numru ta' fażijiet ta 'ċirkwit li magħhom jista' jiġi konness il-circuit breaker. 2p ifisser li s-circuit breaker jista 'jiġi konness ma' żewġ fażijiet ta 'ċirkwit (ġeneralment Nar u Żero), filwaqt li 4p ifisser li jista' jkun imqabbad ma 'erba' fażijiet ta 'ċirkwit (ġeneralment Nar bi tliet fażijiet u Żero).

Multifunzjonali

Multifunzjonali jindika li dan l-RCBO Multifunzjonali 100A 2p 4p huwa mgħammar b'varjetà ta 'funzjonijiet ta' protezzjoni. Minbarra l-protezzjoni bażika ta 'tagħbija żejda u short-circuit, tista' wkoll tipprovdi protezzjoni kontra t-tnixxija, protezzjoni minn vultaġġ baxx, protezzjoni minn vultaġġ żejjed, eċċ. protezzjoni tat-temperatura，Allarm tad-dħul tal-ilma，Kurrent u vultaġġ aġġustabbli。Dawn il-protezzjonijiet jippermettu li l-RCBO jipprovdi protezzjoni aktar komprensiva għaċ-ċirkwiti u t-tagħmir.

Twissija!

Twissija stat normali: dawl aħdar mixgħul;

Stat anormali: Id-dawl huwa mitfi

Rekwiżiti għall-ert:

Huwa meħtieġ li jiġi żgurat li jkun hemm wajer ta 'l-ert li jkun dieħel u wajer ta' l-ert, u r-reżistenza ta 'l-ert għandha tkun s 5Q!

Xenarju ta' Applikazzjoni

Peress li RCBO għandu varjetà ta 'funzjonijiet ta' protezzjoni, ħafna drabi jintuża f'ċirkwiti li jeħtieġu sigurtà personali, bħal ċirkwiti elettriċi għad-dawl, enerġija dgħajfa, u apparat elettriku fid-djar u postijiet pubbliċi. Dawn il-postijiet ħafna drabi huma kkaratterizzati minn ilma u umdità, li jistgħu faċilment jikkawżaw inċidenti ta 'tnixxija. Barra minn hekk, RCBO jista 'jintuża wkoll f'sistemi elettriċi industrijali fejn is-sikurezza tal-bniedem hija prerekwiżit, bħal ċirkuwiti ta' kontroll tad-dawl periferali, sistemi tar-radar u strumenti ta 'esplorazzjoni ġeoloġika.
