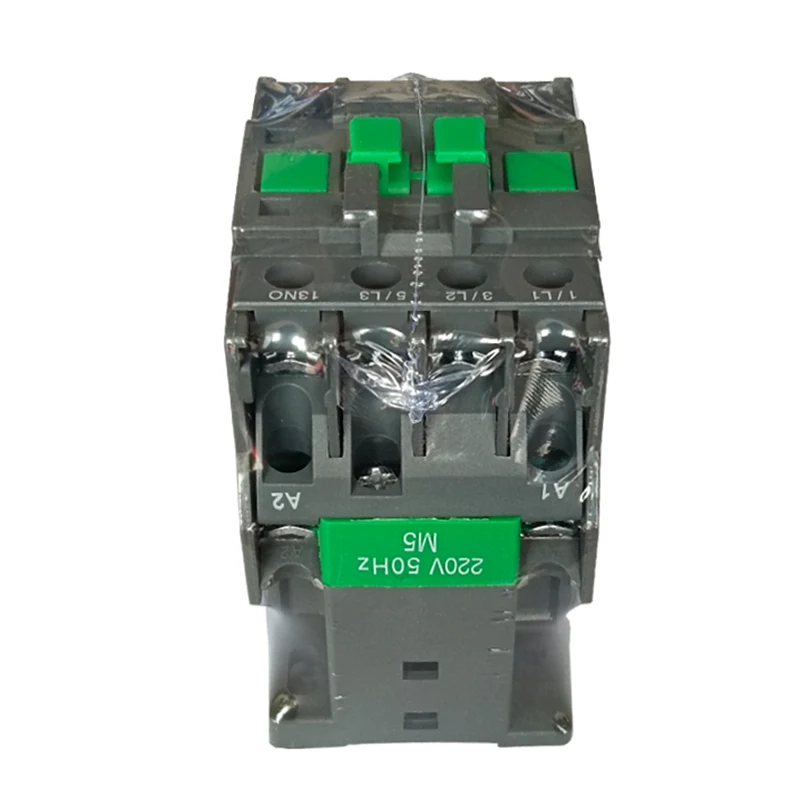

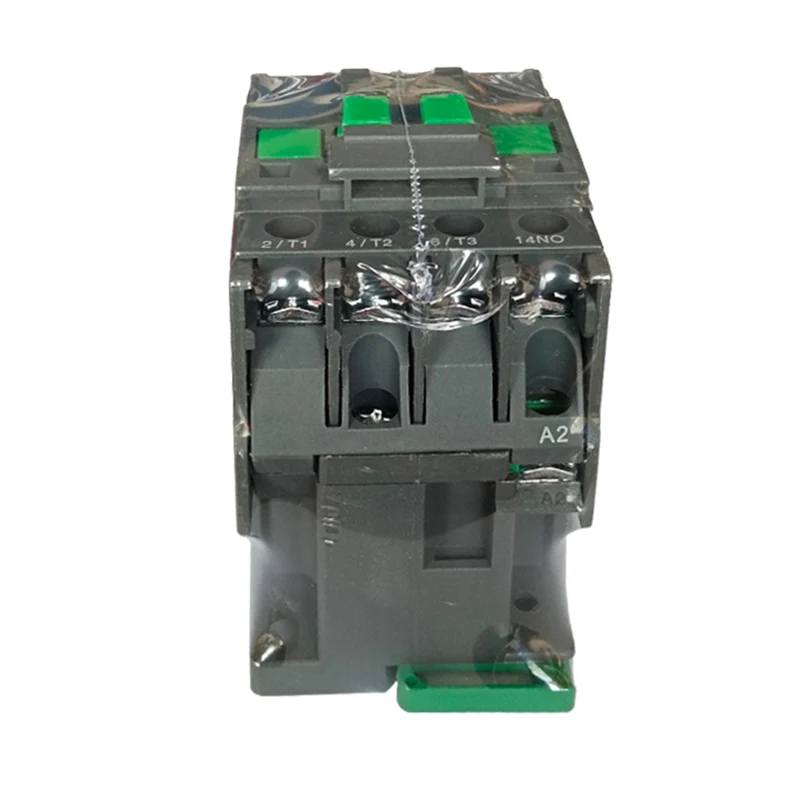

LC1-N Tip AC Contactor

Il-kuntatturi AC tat-tip LC1-N huma adattati għall-użu f'ċirkwiti b'AC 50Hz jew 60Hz, vultaġġi sa 660V (sa 690V għal xi mudelli) u kurrenti sa 95A. Jintuża għall-konnessjoni u t-tkissir ta 'ċirkwiti fuq distanzi twal, kif ukoll biex jibda u jikkontrolla l-muturi AC.

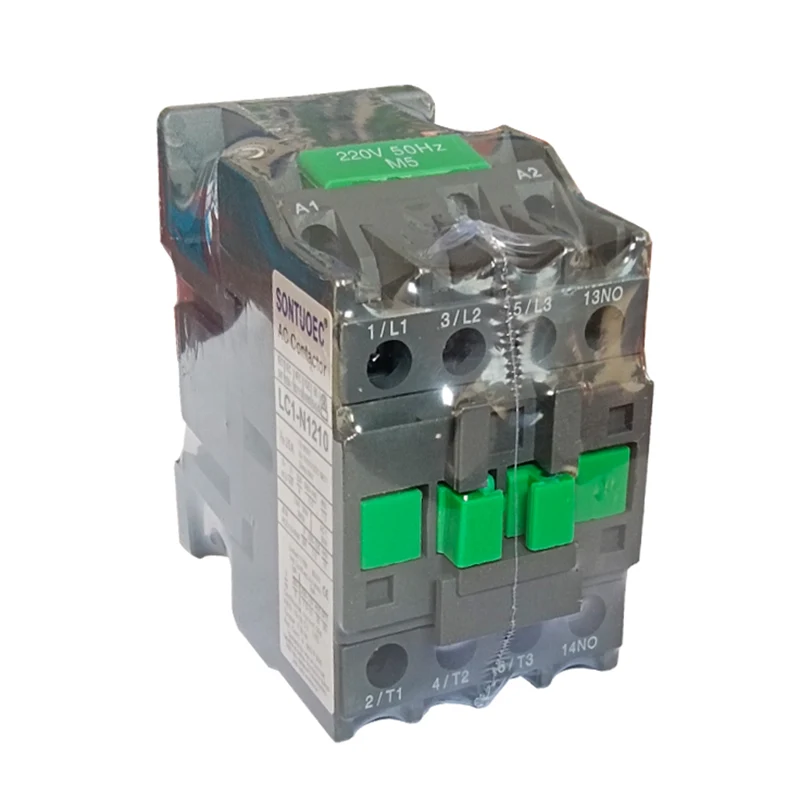

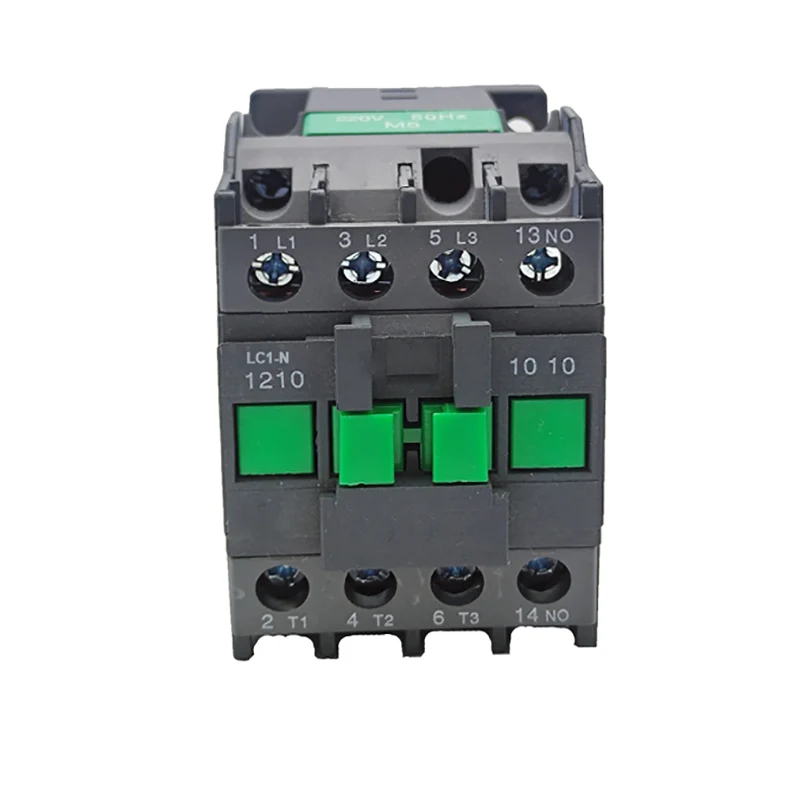

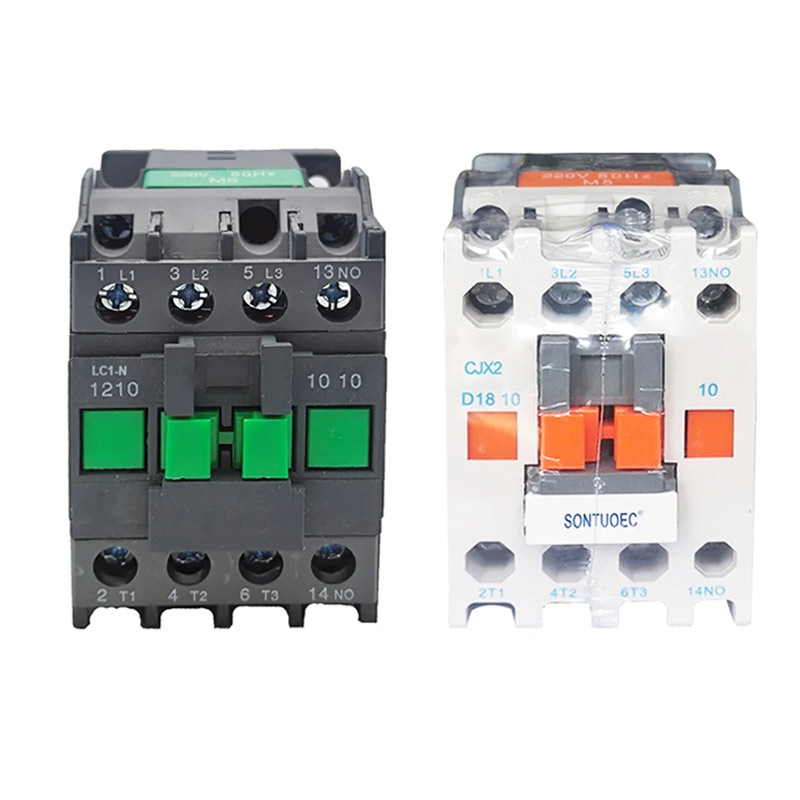

Mudell:LC1-N1210

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Tip		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Kurrent tax-xogħol ikklassifikat (a)	AC3	9	12	18	25	32	40	50	65	80	95
Kurrent tax-xogħol ikklassifikat (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Klassifikazzjonijiet standardpower ta '3 fażijiet Motors 50 / 60Hz Incategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Kurrent tas-sħana nominali (a)		20	20	32	40	50	60	80	80	125	125
Ħajja elettrika	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Ħajja elettrika	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Ħajja Mekkanika (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Numru tal-kuntatti	3p + le					3P + NC + NO
Numru tal-kuntatti	3P + NC					3P + NC + NO

Karatteristiċi strutturali

Disinn Modulari: LC1-N Type AC Contactor jadotta disinn modulari b'kombinazzjoni ta 'funzjoni kompluta, li huwa konvenjenti għall-utenti li jagħżlu u jikkombinaw skont il-bżonnijiet tagħhom.

Sistema elettromanjetika: inklużi l-coil elettromanjetiku u l-qalba tal-ħadid, li hija parti importanti mill-contactor, li tiddependi fuqha biex issuq l-għeluq u l-iskonnessjoni tal-kuntatti.

Sistema ta 'Kuntatt: inkluż kuntatt ewlieni u kuntatt awżiljarju. Il-kuntatt ewlieni jintuża biex jgħaqqad u jkisser iċ-ċirkwit prinċipali u jikkontrolla l-kurrent ikbar; Il-kuntatt awżiljarju jinsab fiċ-ċirkwit ta 'kontroll biex jissodisfa r-rekwiżiti ta' diversi metodi ta 'kontroll.

Sistema tat-tifi tal-ark: mgħammra b'apparat li jitfi l-ark, ġeneralment semi-magħluq il-qoxra tat-tafal tat-tafal tal-qasma, u mgħammar b'ċirkwit ta 'ark ta' nfiħ manjetiku qawwi biex jiżgura li l-kuntatti li jkissru ċ-ċirkwit iġġenerat mill-ark huwa mkessaħ b'mod affidabbli, tnaqqas il-ħsara tal-ark fil-kuntatti.

Il-prinċipju tal-operazzjoni

Meta ċ-ċirkwit ta 'kontroll ikun enerġizzat, il-kolja elettromanjetika tiġġenera kamp manjetiku, li jattira l-qalba tal-ħadid biex isuq il-kuntatti biex jagħlaq, u b'hekk jgħaqqad iċ-ċirkwit ewlieni tal-kompressur. Meta ċ-ċirkwit ta 'kontroll jiġi de-enerġizzat, il-kamp manjetiku jisparixxi, il-qalba tal-ħadid terġa' tiġi stabbilita taħt l-azzjoni tar-rebbiegħa, il-kuntatt ikun skonnettjat, u ċ-ċirkwit ewlieni tal-kompressur huwa wkoll skonnettjat.

Parametri tekniċi ewlenin

Vultaġġ tal-provvista tal-enerġija tal-kontroll nominali: inklużi 24V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V u għażliet oħra.

Vultaġġ tal-ġbid: Normalment (0.85 ~ 1.1) darbiet il-vultaġġ tal-provvista tal-kontroll nominali.

Vultaġġ tar-rilaxx: Normalment (0.2 ~ 0.75) darbiet il-vultaġġ tal-provvista tal-kontroll nominali.

Ħin tal-ġbid: Jiddependi fuq il-mudell, il-ħin tal-ġbid ivarja, ġeneralment bejn 12 ~ 35ms.

Ħin ta 'rilaxx: Għal darb'oħra, il-ħin tar-rilaxx ivarja skont il-mudell, ġeneralment bejn 4 ~ 20ms.

Ħajja Elettrika: Fil-kategorija tal-użu AC-3, il-ħajja elettrika tista 'tkun mijiet ta' eluf ta 'drabi sa miljuni ta' drabi.

Ħajja mekkanika: Il-ħajja mekkanika hija tipikament fil-firxa ta 'miljuni sa 10 miljun ċiklu.

LC1- N Type AC Contactor
