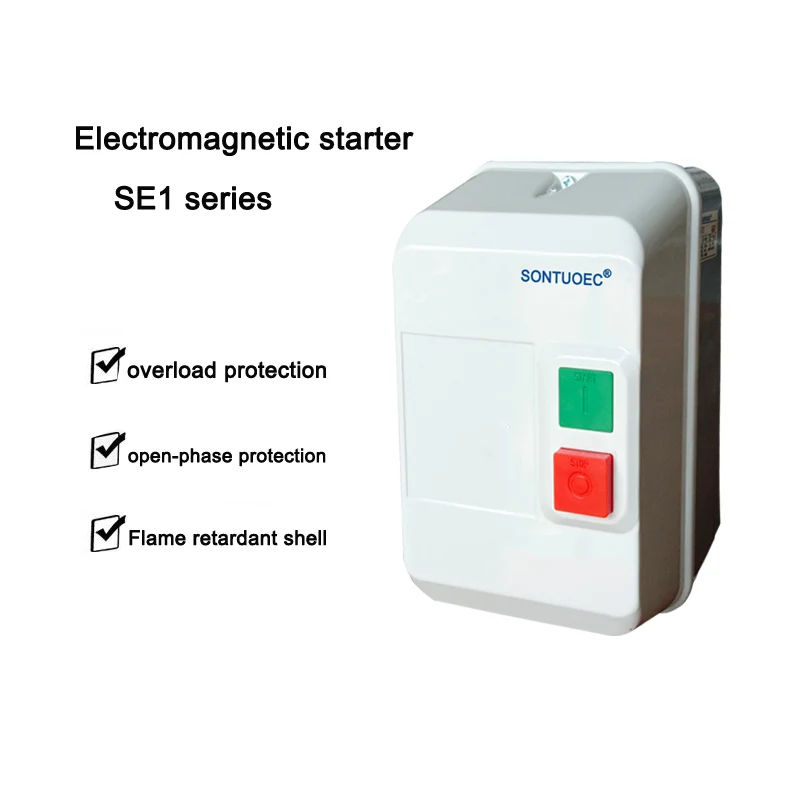

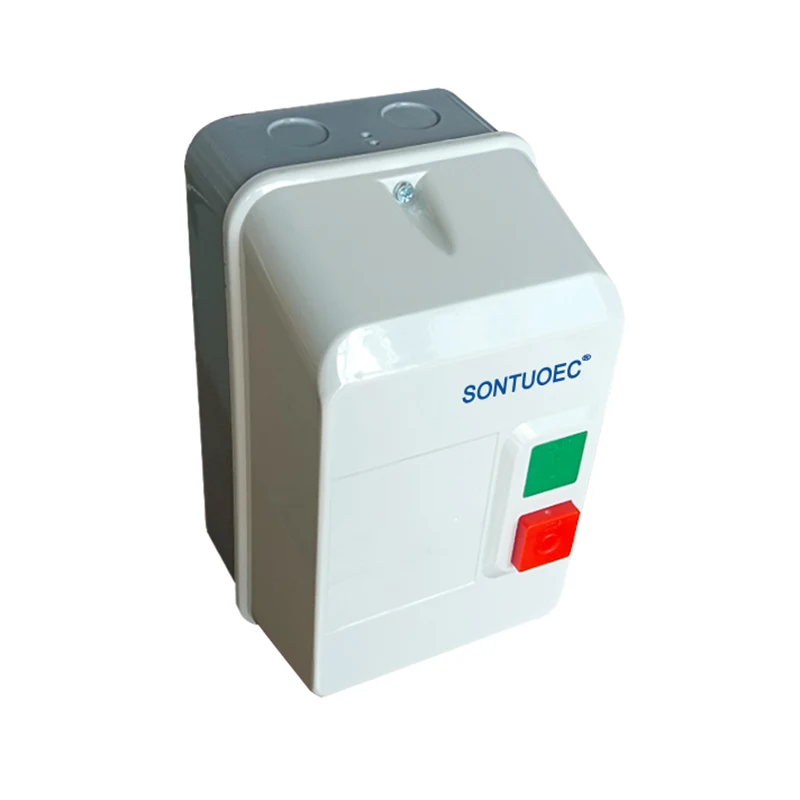

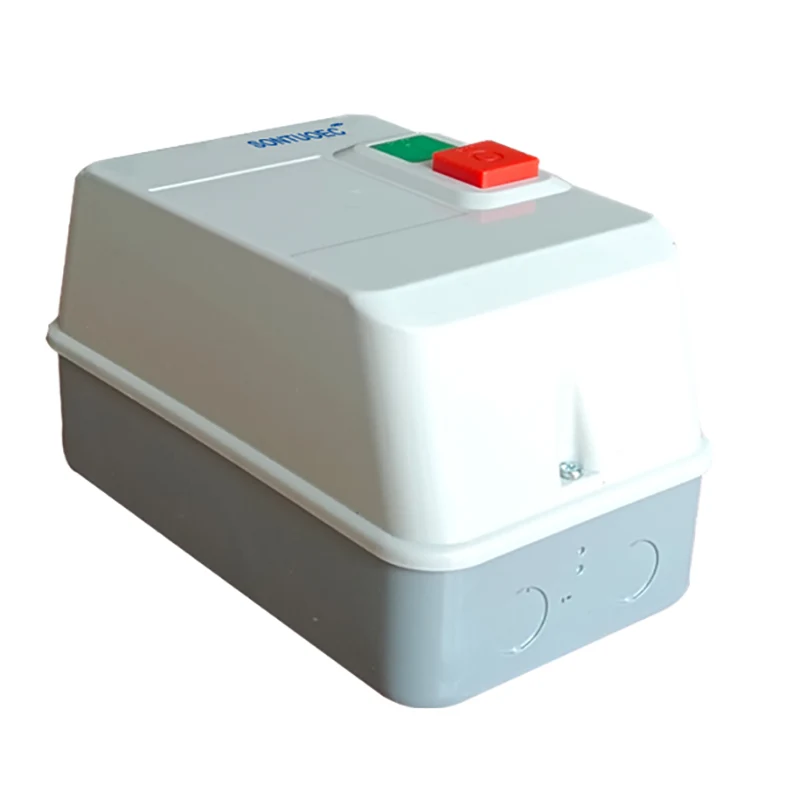

Starter manjetiku (dol)

Starter manjetiku (dol) Il-mutur, i.e., swiċċ manjetiku huwa użat biex jikkontrolla l-bidu u l-waqfien tal-mutur (jew muturi). L-iswiċċijiet manjetiċi għandhom rwol ewlieni hawn billi jikkontrollaw it-tluq taċ-ċirkwit skont il-bidliet fil-kamp manjetiku estern, u b'hekk jirrealizzaw il-kontroll tal-mutur.

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Speċifikazzjonijiet

Modalità tal-Prodott No.and Speċifikatiol	SLE1-09 u 12	Doppju fis-sulat, protett TOLP429 (3) jew, F659 (4)
Magħluq	SLE1-18 u 25	Doppju fis-sulat, protett TOLP427 (3) jew, F5577 (4)
	SLE1-32 u 95	Matal, LP65 sa 559
Kontroll (2 buttuni push moufitat fuq kopertura tal-għeluq)	SLE1-32 u 95	1 buttuna tal-bidu aħdar "1", 1RED STOP / TESET BUTTION "O"
Konnessjonijiet	SLE1-32 u 95	Elettriku Enerġija u Kontroll tal-Konnessjonijiet taċ-Ċirkuwiti

Parametri tekniċi ewlenin:

Tip		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW / hp (AC-3) Power Rited (AC-3) IEC60947-4	220v	2.2 / 3	3/4	4 / 5.5	5.5 / 7.5	7.5 / 10	11/5	15/20	18.5 / 25	22/35	25/35
KW / hp (AC-3) Power Rited (AC-3) IEC60947-4	380v	4 / 5.5	5.5 / 7.5	7.5 / 10	11/11	15/20	18.5 / 25	22/30	30/40	37/50	45/60
Kurrent Reted (AC-3) GB14048.4	220v	9	12	15	21	26	36	52	63	75	86
Kurrent Reted (AC-3) GB14048.4	380v	9	12	16	21	25	37	43	59	72	85
Kurrent tat-tisħin tar-retut (a)			25	32	40	50	60	80		125
Volage insutazzjoni tar-reted (V) 660
Kuntatt awbiċjarju AC-15	Kuntatt	standard	1no				1NO + 1NC
	Kurrent Reted (A)	220v	1.6
	Kurrent Reted (A)	380v	0.95
Relays termali ta 'SuitAbie		LR2D-1305/1314 (0.63 ~ 1.0 / 7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Klassifikazzjoni tal-magħluq		LP65

Prinċipju ta 'Operazzjoni

Il-prinċipju operattiv ta 'mutur starter ta' swiċċ manjetiku huwa prinċipalment ibbażat fuq l-influwenza ta 'kamp manjetiku u l-prinċipju tax-xogħol ta' mutur DC. Meta kamp manjetiku estern jersaq viċin ta 'swiċċ manjetiku, iqajjem element ta' sensing manjetiku (per eżempju, qasab) ġewwa l-iswiċċ, li jġiegħelha tagħlaq jew tkisser kuntatti, u b'hekk tikkontrolla l-ftuħ u l-għeluq taċ-ċirkwit. Ladarba ċ-ċirkwit jingħalaq, il-kurrent jgħaddi mill-mutur, u jġiegħelha tibda ddur. DC Motors, min-naħa l-oħra, jaħdem fuq il-prinċipju li konduttur enerġizzat jiċċaqlaq f'qasam manjetiku bl-azzjoni ta 'forza elettromanjetika.

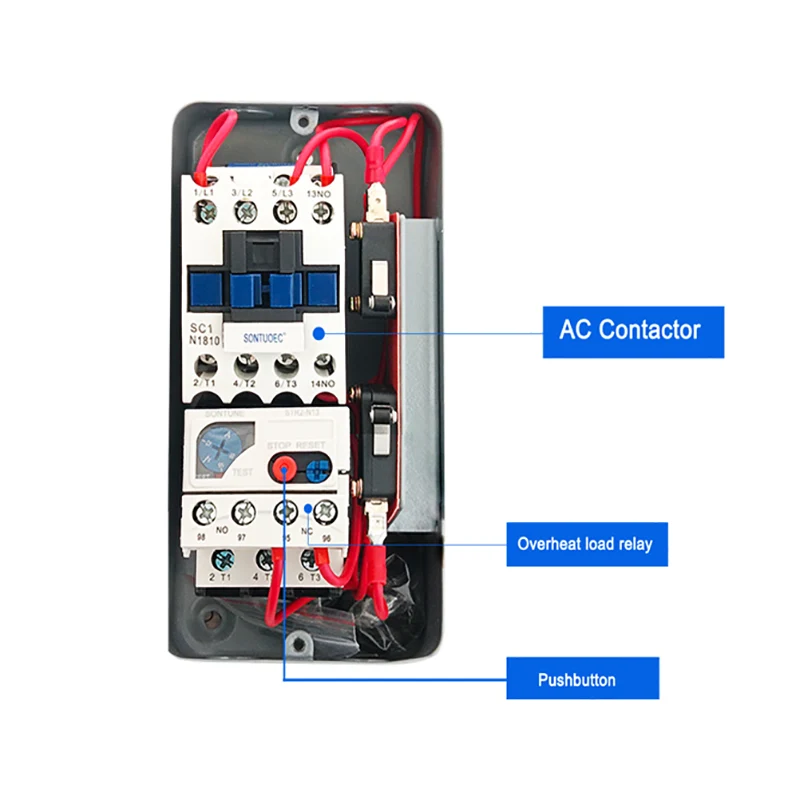

Komponenti ewlenin

Swiċċ manjetiku: Normalment jikkonsisti minn element ta 'sensing manjetiku u apparat li jqanqal, użat biex jikxef kampi manjetiċi esterni u jikkontrolla l-mixgħul / mitfi ta' ċirkwit.

Mutur elettriku: Apparat li jikkonverti l-enerġija elettrika f'enerġija mekkanika u jmexxi diversi apparati permezz ta 'rotazzjoni.

Ċirkuwitu tal-Kontroll: Użat biex jirċievi sinjali esterni u jikkontrolla l-istat tax-xogħol ta 'swiċċ manjetiku u mutur skond is-sinjali.
