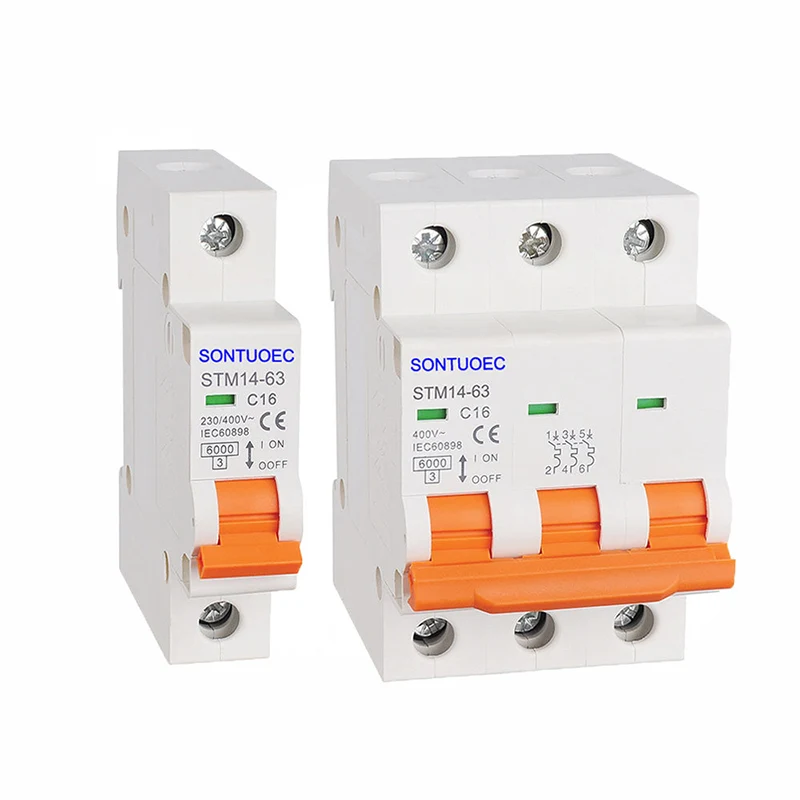

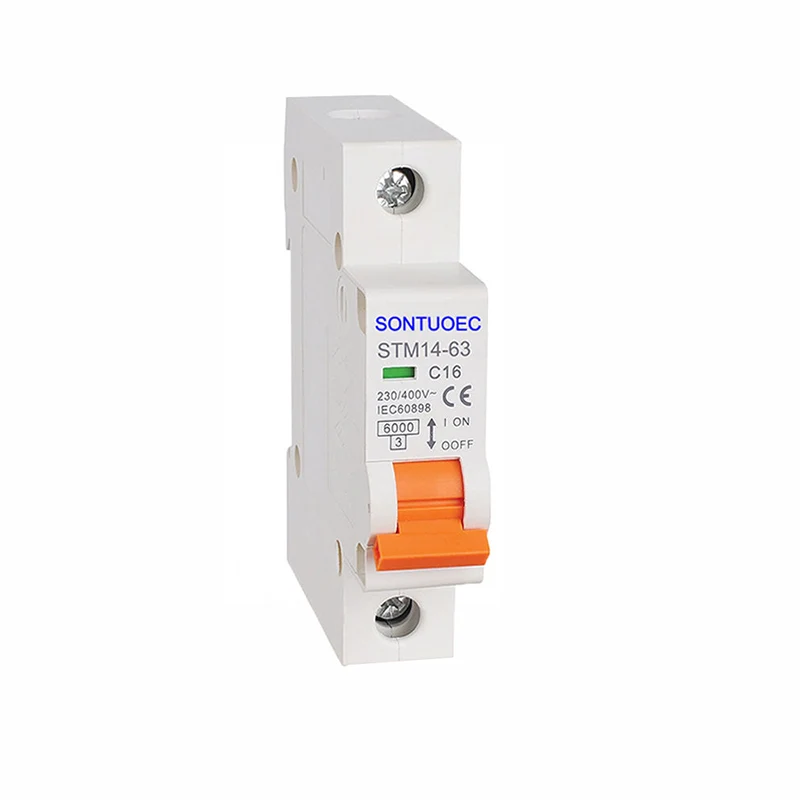

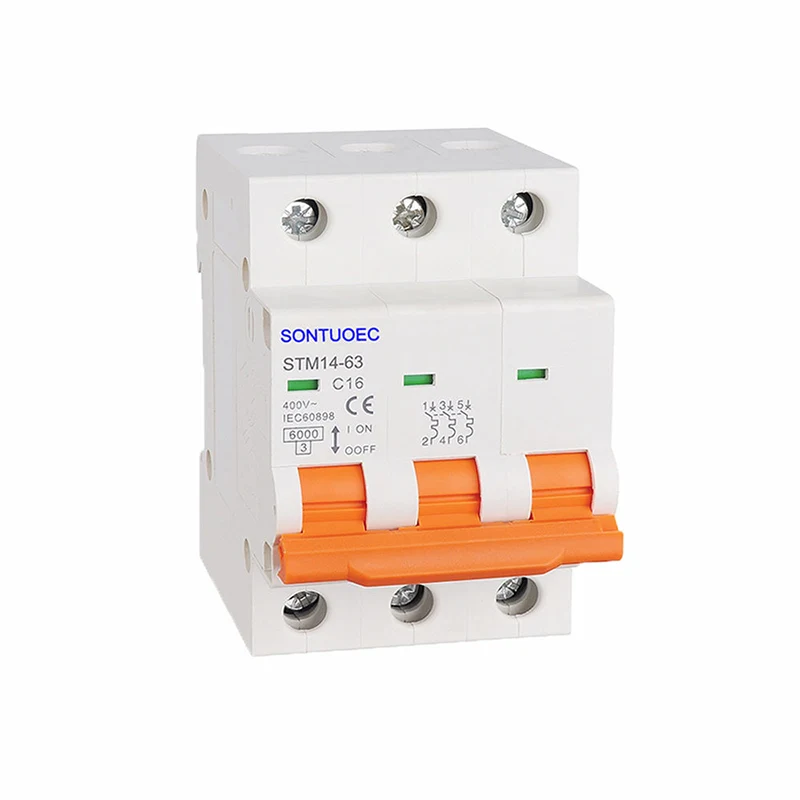

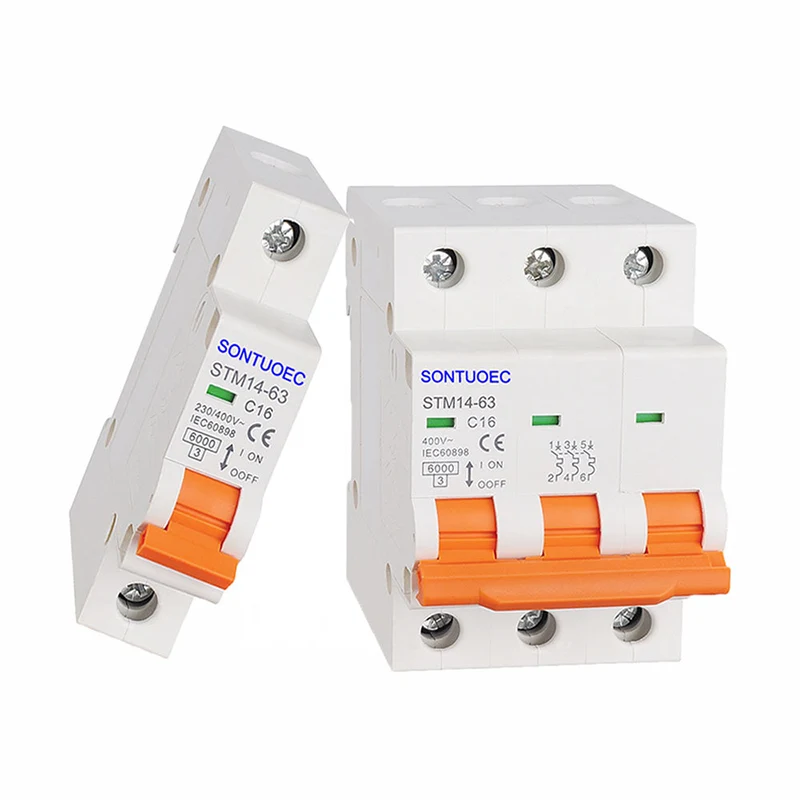

Mini McB Miniature Circuit Breaker

Il-Mini MCB Miniature Circuit Breaker huwa swiċċ elettriku operat awtomatikament iddisinjat biex jipproteġi ċ-ċirkwiti elettriċi minn ħsara kkawżata minn tagħbijiet żejda jew ċirkwiti qosra. Huwa kapaċi jixgħel, iġorr u jkisser il-kurrent taħt kondizzjonijiet normali taċ-ċirkwit, kif ukoll jixgħel, ikompli għal ċertu perjodu ta 'żmien u jikser il-kurrent taħt kondizzjonijiet ta' ċirkwit anormali speċifikati.

Mudell:STM14-63

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Mudell	STM14-63
Standard	IEC60898-1
Arblu	1p, 2p, 3p, 4p
Kurva tat-tgerbib	B, c, d
Kapaċità ta 'ċirkwit qasir b'valur (ICN)	3KA, 4.5KA, 6KA
Kurrent Rated (IN)	1,2,4,610,16,20,25,32,40,50,63a
Vultaġġ Rated (Un)	AC230 (240) / 400 (415) v
Rilaxxi manjetiċi	B kurva: bejn 3in u 5 in C kurva: bejn 5in u 10in D Kurva: Bejn 10in u 14in
Reżistenza elettro-mekkanika	Aktar minn 6000 ċiklu

Karatteristiċi u vantaġġi

Daqs żgħir: Mini MCB Circuit Breaker huwa kkaratterizzat minn daqs żgħir u piż ħafif, li huwa faċli biex tinstalla u tuża.

Operazzjoni affidabbli: L-istruttura interna u l-materjali tagħha huma ddisinjati sew biex jiġi żgurat li l-provvista ta 'enerġija tinqata' malajr meta jkun hemm tagħbija żejda jew ċirkwit qasir fiċ-ċirkwit biex tipproteġi t-tagħmir elettriku u s-sigurtà personali.

Użat ħafna: Huwa użat ħafna f'bini residenzjali, kummerċjali u faċilitajiet industrijali bħala l-aktar apparat ta 'protezzjoni terminali l-iktar użat fil-bini ta' apparati ta 'distribuzzjoni tat-terminal elettriku.

Prinċipju ta 'Operazzjoni

Il-Mini MCB jaħdem fuq il-prinċipju ta 'ċirkwiti qosra u protezzjoni ta' tagħbija żejda billi jimmonitorja l-kurrent. Meta jkun hemm difett ta 'ċirkwit qasir f'ċirkwit, l-MCB jiskonnettja immedjatament iċ-ċirkwit biex jipprevjeni kurrent eċċessiv milli jikkawża n-nar u inċidenti oħra ta' sigurtà. Meta jkun hemm tagħbija żejda fiċ-ċirkwit, l-MCB se jdewwem l-iskonnessjoni taċ-ċirkwit għal ċertu perjodu ta 'żmien biex jipproteġi t-tagħmir elettriku mill-ħsara. Barra minn hekk, xi mini MCBs għandhom funzjoni ta 'protezzjoni ta' vultaġġ żejjed li tnaqqas iċ-ċirkwit meta l-vultaġġ ikun anormali (għoli wisq) biex jipprevjeni ħsara fuq tagħmir elettriku.

Tipi u għażliet

Mini MCBs huma disponibbli f'varjetà ta 'tipi biex jissodisfaw il-bżonnijiet ta' sistemi elettriċi differenti. Tipi komuni jinkludu:

Standard: Tipikament użat f'bini residenzjali u kummerċjali b'parametri bħal firxa tal-kurrent nominali, vultaġġ nominali, kapaċità ta 'skonnettjar ta' ċirkwiti qosra u numru ta 'arbli.

Iżolat: Jista 'jiżola kompletament is-sors ta' l-enerġija u t-tagħbija għal manutenzjoni sikura ta 'sistemi elettriċi.

Tip ta 'ċirkwit segmentat: Fil-firxa tal-kurrent nominali, il-funzjoni ta' skonnettjar ta 'l-MCB tista' tinxtegħel biex iżżomm l-istat enerġizzat ta 'parti taċ-ċirkwit.

Tip ta 'kurrent residwu: Magħruf ukoll bħala swiċċijiet ta' protezzjoni ta 'tnixxija, huma kapaċi jindunaw ħsarat ta' tnixxija fiċ-ċirkwiti u awtomatikament jaqtgħu l-provvista ta 'enerġija.

Tip ta 'protezzjoni ta' tagħbija żejda: kapaċi jinduna kurrent eċċessiv u jaqtgħu l-enerġija biex jipproteġi t-tagħmir elettriku u l-wajers.

Tip b'ħafna funzjonijiet: Jintegra varjetà ta 'funzjonijiet, bħal protezzjoni ta' tagħbija żejda, protezzjoni ta 'ċirkwit qasir, u protezzjoni ta' tnixxija.

Tip ta 'Kontroll: Jippermetti lill-operatur jiftaħ manwalment jew jagħlaq iċ-ċirkwit għall-kontroll tat-tagħmir elettriku.

Meta jintgħażlu mini MCBs, fatturi bħal vultaġġ nominali, kurrent ratat, kapaċità ta 'tkissir, karatteristiċi operattivi u kundizzjonijiet ambjentali jeħtieġ li jiġu kkunsidrati. Huwa wkoll meħtieġ li tagħżel it-tip xieraq ta 'MCB skont ir-rekwiżiti speċifiċi taċ-ċirkwit u tat-tagħbija.
