RCCB B Mudell Kurrent Residwu Circuit Breaker

RCCB B Mudell Kurrent Residwu Circuit Breaker jipproteġi fil-każ ta 'kurrent ta' ħsara contunuous fuq networks ta 'tliet fażijiet. Normalment jintuża fil-qasam tal-Istazzjon tal-Iċċarġjar, Apparat Mediku u Strumenti, Kontrolluri u Drives ta' Veloċità Varjabbli, Ħlasijiet tal-Batter u Invertituri (DC) ... STID-B konformi mal-istandard IEC/EN61008/EN6223/EN6224/EN.

Mudell:STID-B

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Elettriku Karatteristika	Standard		IEC/EN62423&IEC/EN61008-1
	Tip (forma ta' mewġa ta' tnixxija tad-dinja skoperta)		B
	Kurrent nominali In	A	25,40,63
	Pollakki	P	1P+N,3P+N
	Vultaġġ nominali Ue	V	IP+N:230/240V;3P+N:400/415V
	Sensittività ratata I n	A	0.03,0.1,0.3
	Vultaġġ ta 'insulazzjoni Ui	V	500
	Rated residwu teħid u	A	500(In=25A/40A)
	kapaċità ta’ tkissir I m	A	630(In=63A)
	Kurrent ta' short-circuit I c	A	10000
	Fjus SCPD	A	10000
	Ħin tal-waqfa taħt I n	s	≤0.1
	Frekwenza ratata	Hz	50
	Impuls nominali jifilħu vultaġġ(1.2/5.0)Uimp	V	4000
MekkanikaI karatteristiċi	Vultaġġ tat-test dielettriku fl-ind. Fred. għal 1min	kv	2.5
	Grad tat-tniġġis		2
	Ħajja elettrika		2000
	Iife Mekkanika		10000
	Indikatur tal-kurrent tal-ħsara		Iva
	Grad ta' protezzjoni		IP20
	Temperatura ambjentali (b'medja ta' kuljum 35 )	ºC	-40 ~ + 55ºC
	Temperatura tal-ħażna	ºC	-40 ~ + 70ºC

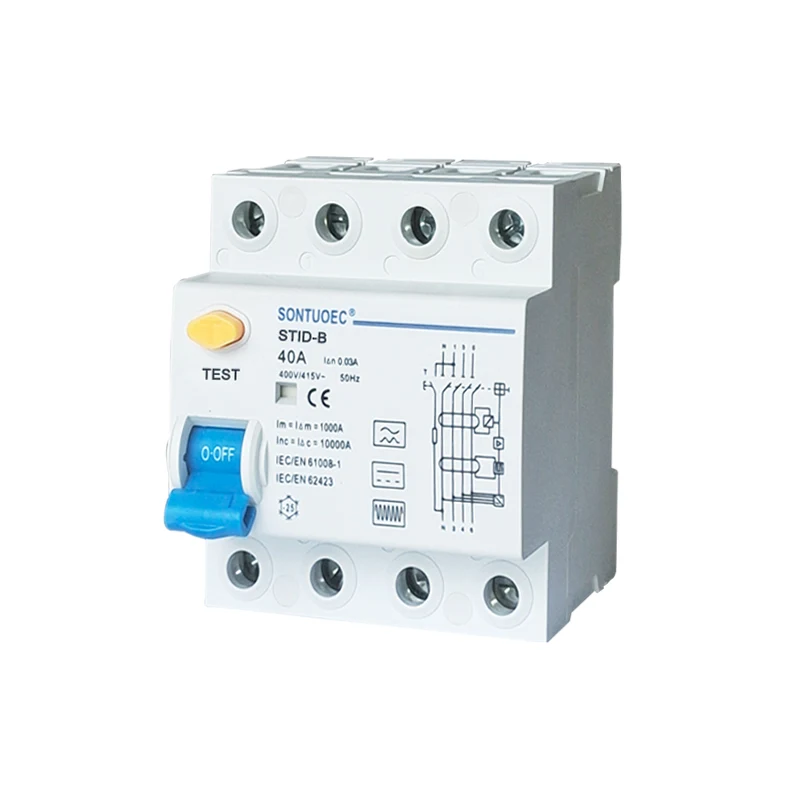

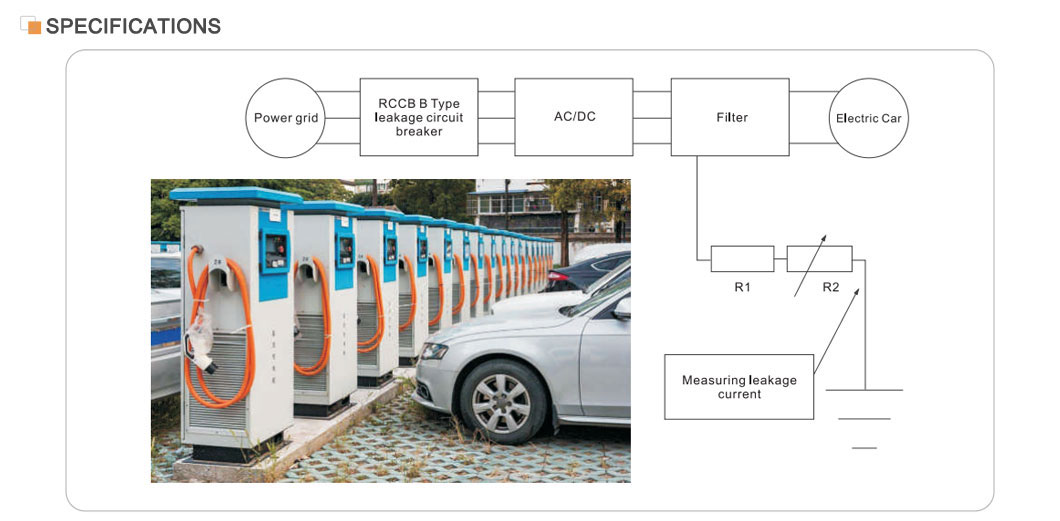

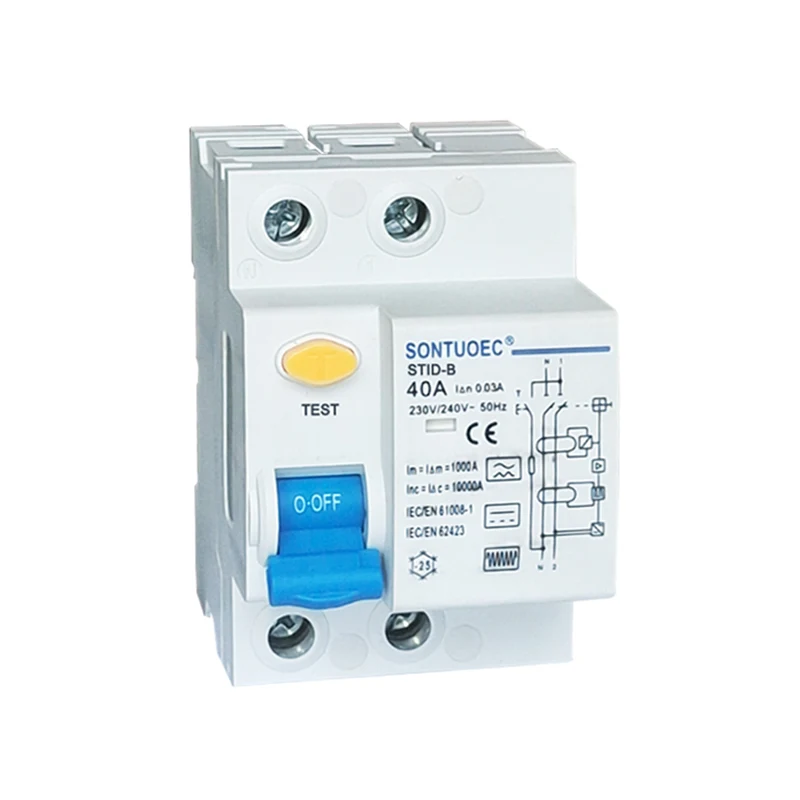

STID-B RCCB B Mudell ta 'Circuit Breaker tal-Kurrent Residwu huwa adattat għat-tip A u huwa adattat ukoll biex jillixxa l-kurrenti residwi DC, il-kurrenti residwi DC li jistgħu jinqalgħu minn ċirkwiti ta' rettifikatur u kurrenti AC ta 'frekwenza għolja. Jipprovdi protezzjoni fil-każ ta 'kurrenti ta' ħsara kontinwi f'netwerks bi tliet fażijiet. STID-B jintuża komunement fl-oqsma tal-istazzjonijiet tal-iċċarġjar, tagħmir u strumenti mediċi, kontrolluri u drives b'veloċità varjabbli, chargers tal-batteriji u inverters (DC). STID-B jikkonforma mal-istandards IEC/EN61008 u IEC/EN62423.

Karatteristiċi ewlenin

Kurrent nominali: 40A, adattat għal sistemi elettriċi ta 'kurrent akbar.

Protezzjoni ta 'tnixxija: b'sensittività u preċiżjoni għolja, tista' tiskopri l-kurrent ta 'tnixxija u taqta' l-provvista tal-enerġija fi żmien qasir ħafna.

Prestazzjoni ta 'sikurezza: tikkonforma ma' standards internazzjonali bħal IEC/EN61008.1 u GB16916.1, li tiżgura s-sigurtà u l-affidabbiltà tal-prodott.

Skop ta 'applikazzjoni: Użat ħafna f'bini industrijali, kummerċjali, għoli u ċivili biex jipprovdi protezzjoni komprensiva għas-sistema elettrika.

Prinċipju ta' tħaddim

RCCB B Mudell Residwu Kurrent Circuit Breaker huwa bbażat fuq it-transformer tal-kurrent sekwenza żero. Kull fażi konduttiva tgħaddi minn transformer tal-kurrent ta 'sekwenza żero, li n-naħa sekondarja tiegħu hija konnessa ma' detent elettromanjetiku. Taħt kundizzjonijiet normali, is-somma tal-vettur tal-kurrenti tal-fażi permezz tat-transformer tal-kurrent ta 'sekwenza żero hija żero, għalhekk il-fluss mit-transformer huwa żero, il-vultaġġ tal-ħruġ sekondarju huwa wkoll żero, u l-circuit breaker mhux se jaħdem. Madankollu, ladarba l-kurrent ta 'tnixxija jiżdied u jmexxi l-vultaġġ tal-ħruġ tal-ġenb sekondarju biex jikber għal ċertu livell, ir-rilaxx elettromanjetiku jattiva, u jmexxi l-mekkaniżmu operattiv biex jaġixxi u skonnettja l-kuntatti konnessi mal-provvista tal-enerġija, u b'hekk tirrealizza protezzjoni kontra t-tnixxija.

Għażla u Installazzjoni

Għażla: Meta tagħżel RCCB, parametri bħall-vultaġġ nominali, kurrent nominali, kurrent ta 'azzjoni ta' tnixxija u ħin ta 'azzjoni tas-sistema elettrika għandhom jiġu kkunsidrati. Huwa wkoll meħtieġ li jintgħażel RCCB adattat skond it-tip ta 'protezzjoni meħtieġa (eż. protezzjoni ta' kuntatt dirett jew protezzjoni ta 'kuntatt indirett).

Installazzjoni: L-RCCB għandu jiġi installat fit-tarf li jkun dieħel tas-sistema elettrika jew fuq linja tal-fergħa biex tiġi żgurata protezzjoni sħiħa tas-sistema elettrika kollha jew linja tal-fergħa speċifika. Waqt l-installazzjoni, l-istandards u l-kodiċijiet rilevanti għandhom jiġu osservati b'mod strett biex jiżguraw konnessjoni xierqa u tħaddim affidabbli tal-RCCB.
