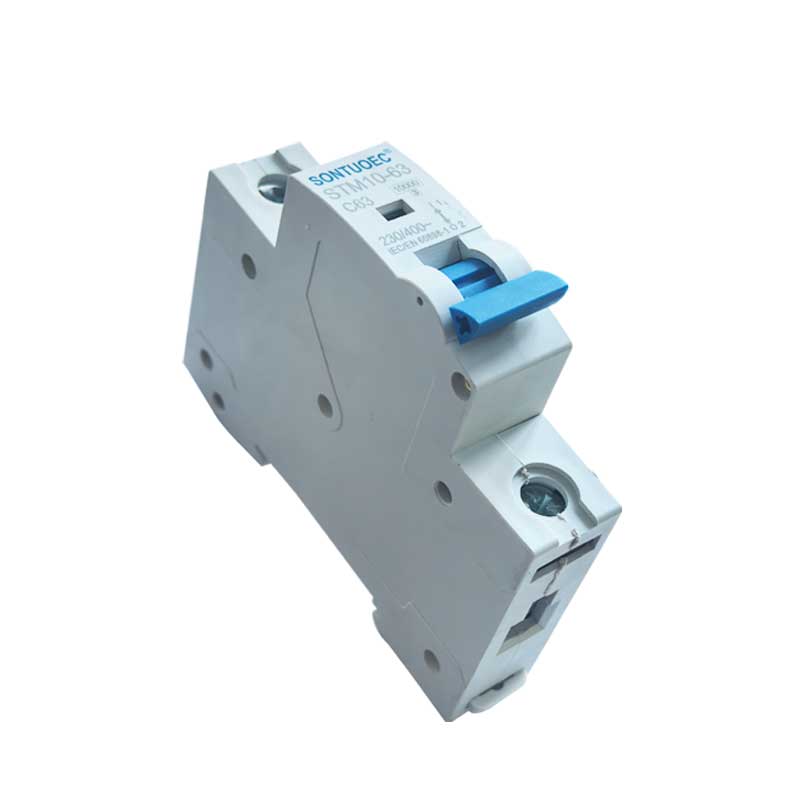

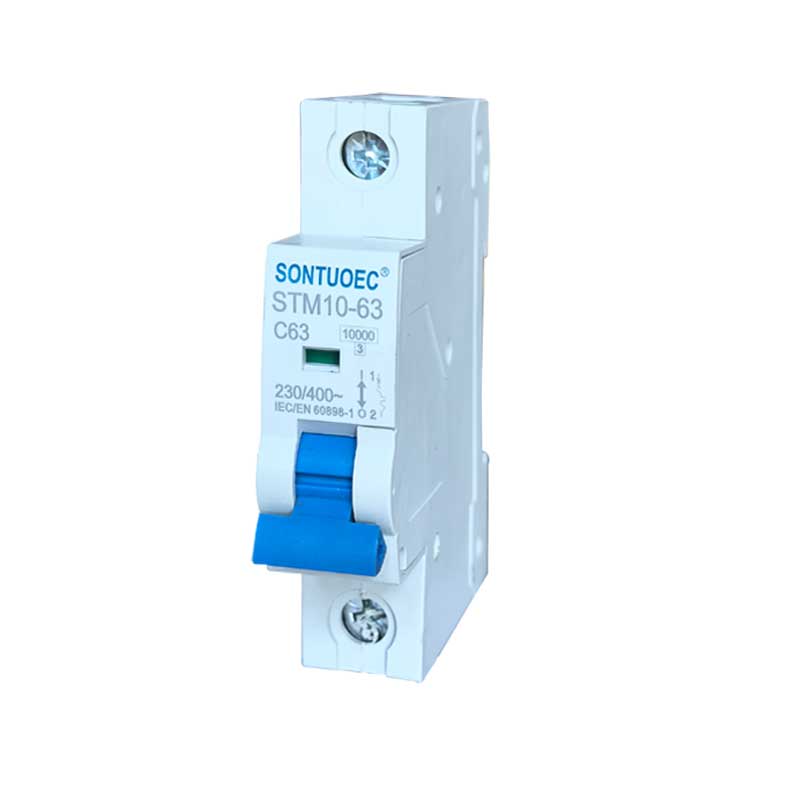

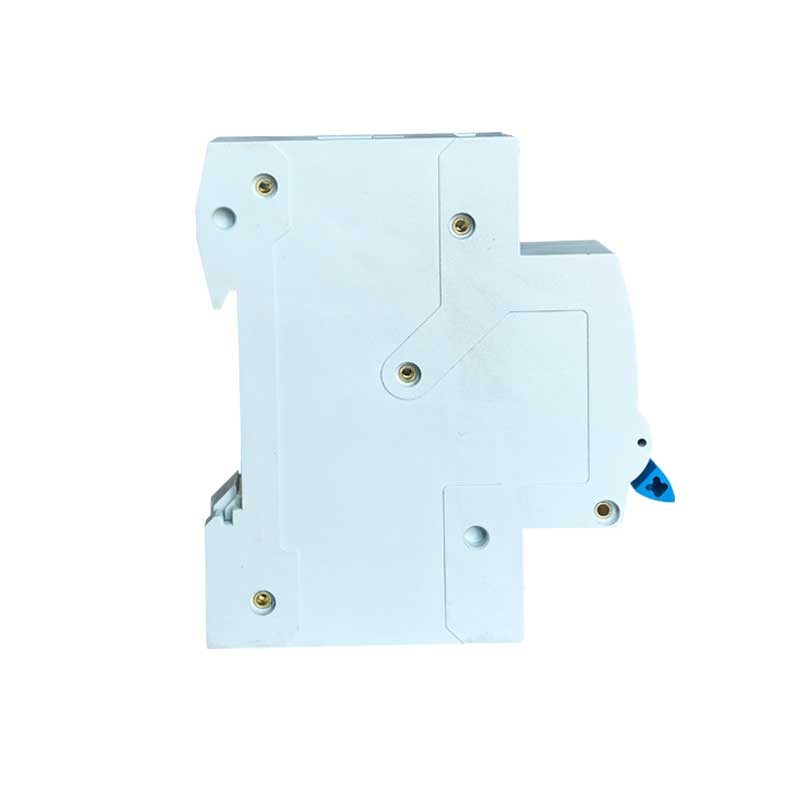

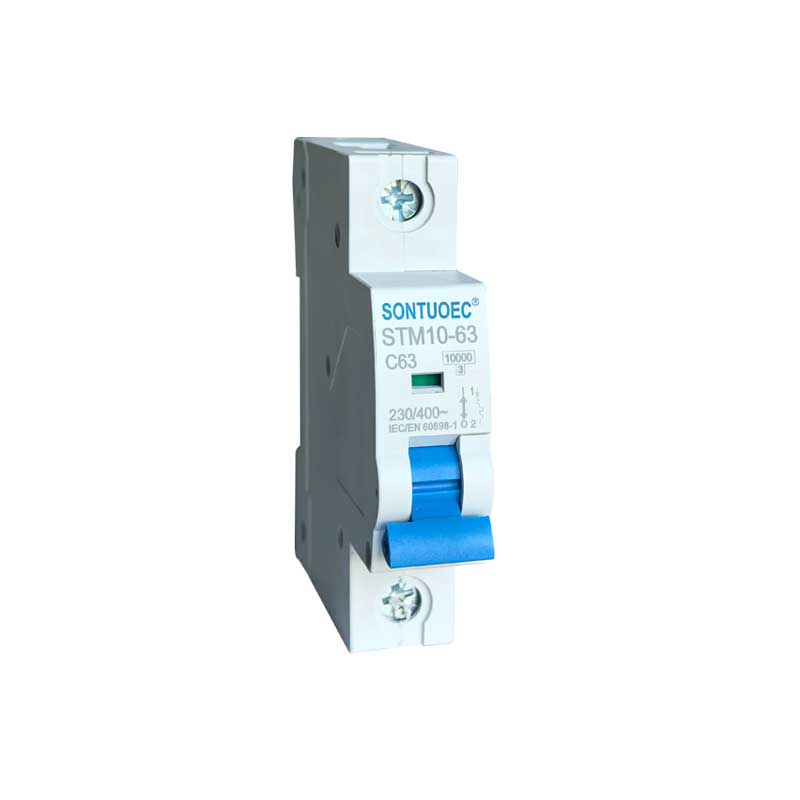

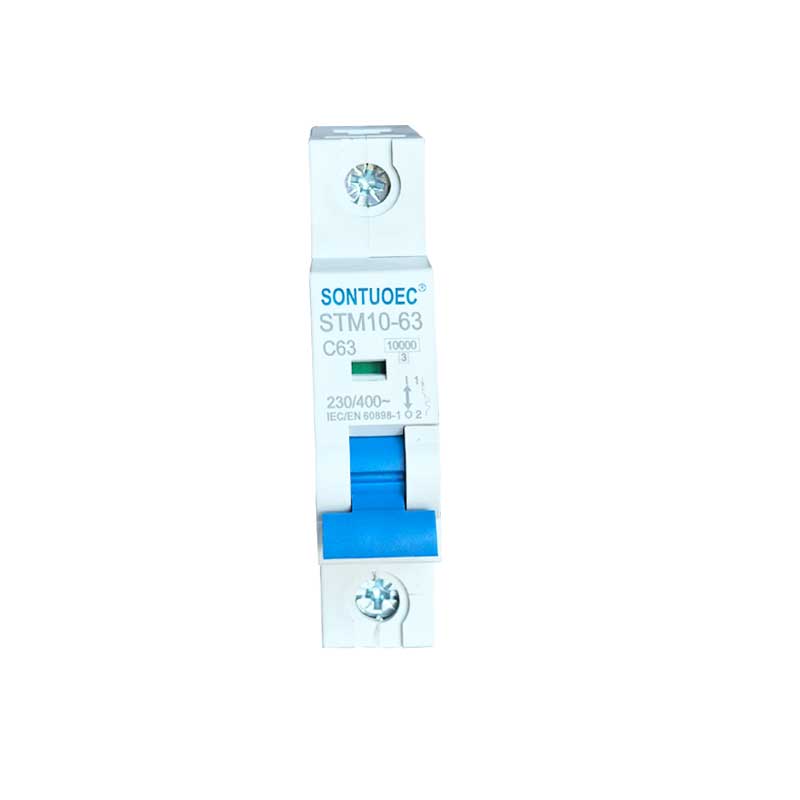

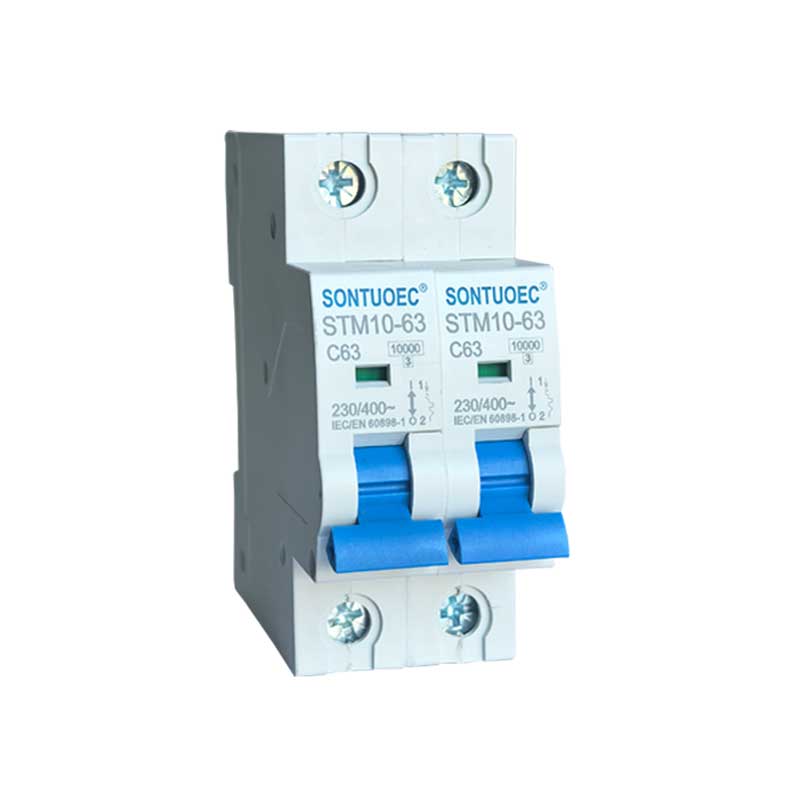

Fabbrika Sontuoec Bejgħ Dirett MCB Stm10-63 Serje 6ka Miniature Circuit Breaker

SONTUOEC huwa wieħed mill-fornituri / manifatturi Ċiniżi li jispeċjalizzaw fil-produzzjoni ta 'diversi apparati elettriċi żgħar STM10-63 Serje ta' circuit breaker minjatura ta 'tkissir għoli għandu l-karatteristiċi ta' struttura avvanzata, prestazzjoni affidabbli, kapaċità ta 'tkissir għolja, dehra eleganti u l-qoxra u l-partijiet tagħha huma magħmula minn materjal b'reżistenza għall-impatt, karatteristika qawwija ta' ritardant tal-fjammi. Huwa adattat għal sistema ta 'enerġija ta' 50 jew 60 frekwenza, Ue 400V u taħt, Ui 63A u taħt. Huwa prinċipalment applikat f'bini ta 'uffiċini, residenza, għal dawl, distribuzzjoni ta' enerġija u protezzjoni ta 'tagħbija żejda u short circuit ta' tagħmir. Normalment, jista 'jintuża wkoll bħala t-trasferiment mhux frekwenti tas-sistema tal-enerġija. Huwa jikkonforma mal-istandards IEC60898.1 u GB10963.1

Mudell:STM10-63

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Speċifikazzjonijiet:

	Standard		IEC/EN 60898-1
Elettriku	Kurrent nominali In	A	1,2,4,6,10,16,20,25,32,40,50,63A
karatteristiċi	Pollakki	P	1,2,3,4
	Vultaġġ nominali Ue	V	AC 230, 400
	Vultaġġ ta 'insulazzjoni Ui	V	500
	Frekwenza ratata	Hz	50/60
	Kapaċità ta 'tkissir ratata	A	3000, 4500, 6000
	Vultaġġ ta 'reżistenza għall-impulsi nominali (1.2/50) Uimp	V	4000
	Vultaġġ tat-test dielettriku f'ind.Freq.for 1 min	Kv	2
	Grad tat-tniġġis		2
	Karatteristika ta 'rilaxx termo-manjetiku		B,C,D
Mekkaniċi	Ħajja elettrika	t	4000
karatteristiċi	Ħajja mekkanika	t	10000
	Grad ta' protezzjoni		IP20
	Temperatura ta' referenza għall-issettjar	ºC	30
	ta 'element termali	ºC	30
	Temperatura ambjentali	ºC	-5~+40(Applikazzjoni speċjali jekk jogħġbok irreferi għal
	(b'medja ta' kuljum ≤35ºC)	ºC	korrezzjoni tal-kumpens tat-temperatura)
	Temperatura tal-ħażna	ºC	-25~+70
Installazzjoni	Tip ta 'konnessjoni terminali		Busbar tat-tip Cable/Pin
	Daqs terminali ta 'fuq/qiegħ għall-kejbil	mm2	25
	Daqs terminali ta 'fuq/qiegħ għall-kejbil	AWG	3月18日
	Daqs termali ta 'fuq/qiegħ għall-busbar	mm2	25
	Daqs termali ta 'fuq/qiegħ għall-busbar	AWG	3月18日
	Torque tal-issikkar	N*m	2
	Torque tal-issikkar	Fil-lbs	18
	Immuntar		fuq ferrovija DIN EN 60715 (35mm) permezz ta 'apparat ta' clip veloċi
	Konnessjoni		Minn fuq u minn isfel

Funzjonijiet ewlenin ta 'STM10-63 Miniature Circuit Breaker

1.Protezzjoni ta 'tagħbija żejda: Meta l-kurrent fiċ-ċirkwit jaqbeż il-valur nominali tal-MCB, l-STM10-63 Miniature Circuit Breaker se jaqta' awtomatikament iċ-ċirkwit f'perjodu ta 'żmien stabbilit biex jipprevjeni li ċ-ċirkwit u t-tagħmir jisħnu żżejjed.

2.Protezzjoni ta 'ċirkwit qasir: Meta jseħħ ċirkwit qasir fiċ-ċirkwit, is-STM10-63 Miniature Circuit Breaker se jaqta' ċ-ċirkwit immedjatament biex jipprevjeni li l-kurrent ta 'ċirkwit qasir jagħmel ħsara liċ-ċirkwit u t-tagħmir.

3.Protezzjoni ta 'tnixxija (xi MCBs għandhom din il-funzjoni): għal MCBs bi protezzjoni kontra t-tnixxija, meta jkun hemm tnixxija fiċ-ċirkwit, l-STM10-63 Miniature Circuit Breaker se jaqta' malajr iċ-ċirkwit biex jipproteġi s-sigurtà personali.

Prinċipju ta' tħaddim ta' MCBs

L-MCBs ġeneralment ikun fihom ditekter tal-vjaġġ termali manjetiku jew elettroniku ġewwa, li jintuża biex jiskopri bidliet fil-kurrent fiċ-ċirkwit. Meta l-kurrent ikun anormali, l-attakkant iqajjem il-mekkaniżmu ta 'tgerbib tal-MCB, u jikkawża li l-STB1-63 Miniature Circuit Breakerto jaqta' malajr iċ-ċirkwit.

1.Attakkant manjetiku termali: Jutilizza s-sħana ġġenerata meta l-kurrent jgħaddi mill-konduttur biex iqajjem it-tgerbib. Meta l-kurrent ikun kbir wisq, il-konduttur jisħon, u jikkawża li l-bimetal ġewwa l-attakkant manjetiku termali jitgħawweġ, u b'hekk jikkawża l-mekkaniżmu tat-tgerbib.

2.Attakant elettroniku: Jutilizza komponenti elettroniċi biex jiskopri bidliet kurrenti u jikkontrolla l-azzjoni tal-mekkaniżmu ta 'tgerbib. Meta jinstab kurrent anormali, l-attakkant elettroniku jibgħat sinjal lill-mekkaniżmu ta 'tgerbib biex jaqta' ċ-ċirkwit.

Xenarji ta' Applikazzjoni ta' MCB

L-MCBs jintużaw ħafna f'sistemi elettriċi f'żoni residenzjali, kummerċjali u industrijali biex jipproteġu ċirkwiti u tagħmir minn ħsara kkawżata minn kurrenti anormali. Normalment huma installati f'kaxxi tad-distribuzzjoni, swiċċbords jew kabinetti tal-kontroll u jintużaw bħala swiċċ prinċipali jew swiċċ tal-fergħa ta 'ċirkwit.

Għażla u Installazzjoni ta' MCBs

1.Għażla: Meta tagħżel MCBs, trid tikkunsidra fatturi bħall-kurrent nominali taċ-ċirkwit, il-livell tal-vultaġġ, il-karatteristiċi tal-protezzjoni, u jekk hemmx bżonn ta 'protezzjoni kontra t-tnixxija. Huwa wkoll importanti li jiġi żgurat li l-STB1-63 Miniature Circuit Breaker magħżul jikkonforma ma 'standards u regolamenti lokali ta' sigurtà elettrika.

2.Installazzjoni: L-STB1-63 Miniature Circuit Breaker għandu jiġi installat f'ambjent niexef u ventilat ħieles minn gassijiet korrużivi u jiżgura li jkun fili b'mod korrett u sikur. Waqt l-installazzjoni, għandhom jiġu osservati r-regolamenti rilevanti tas-sigurtà elettrika u l-proċeduri operattivi.
