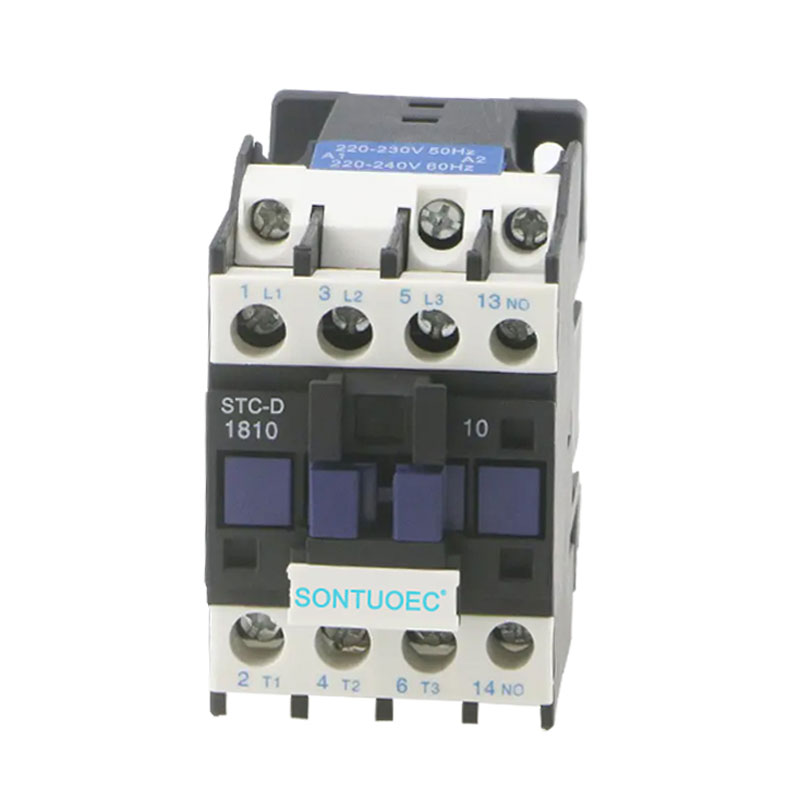

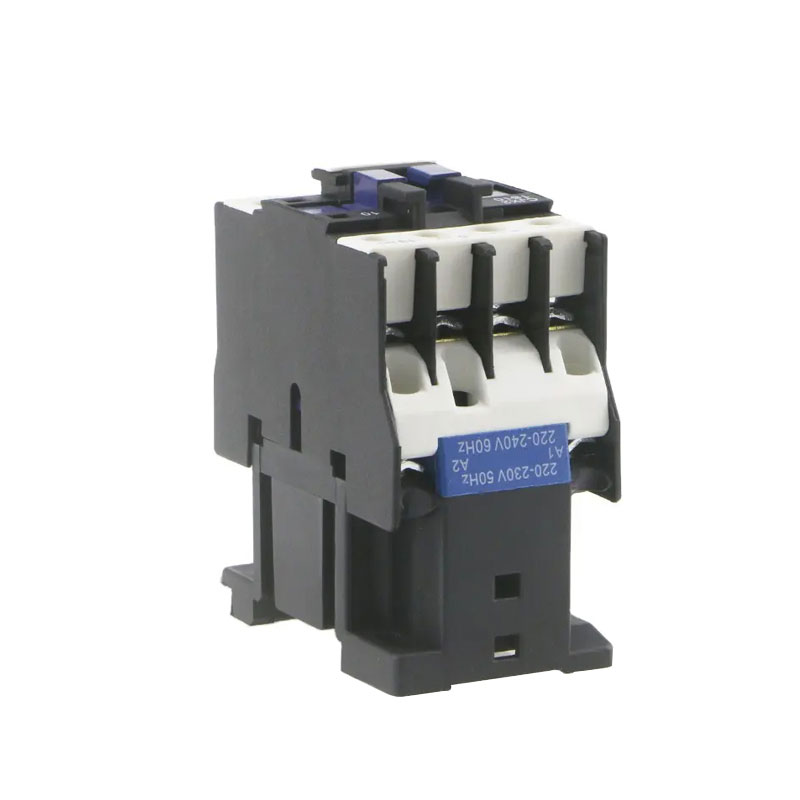

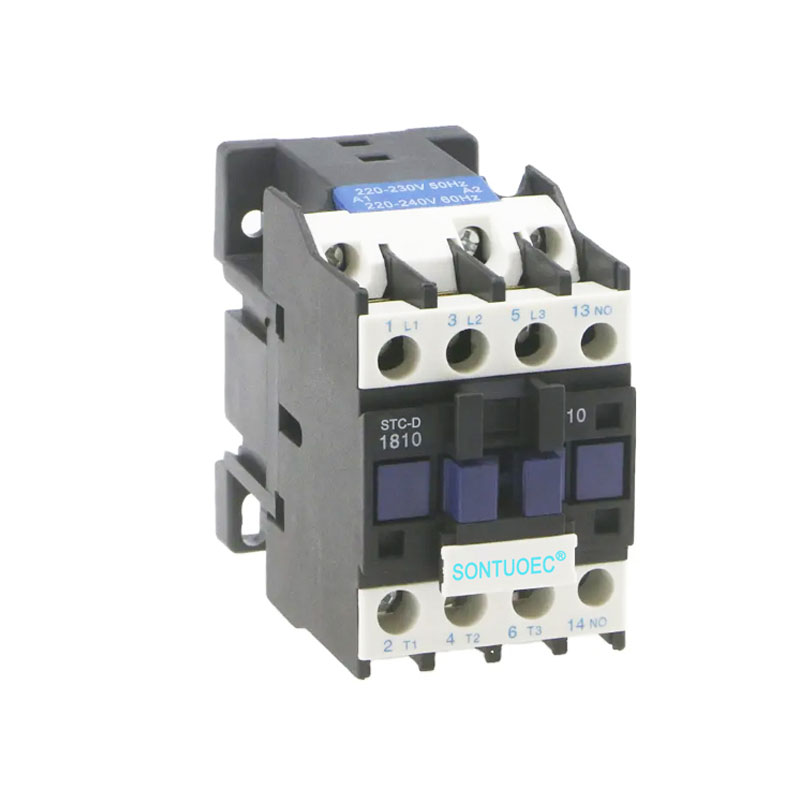

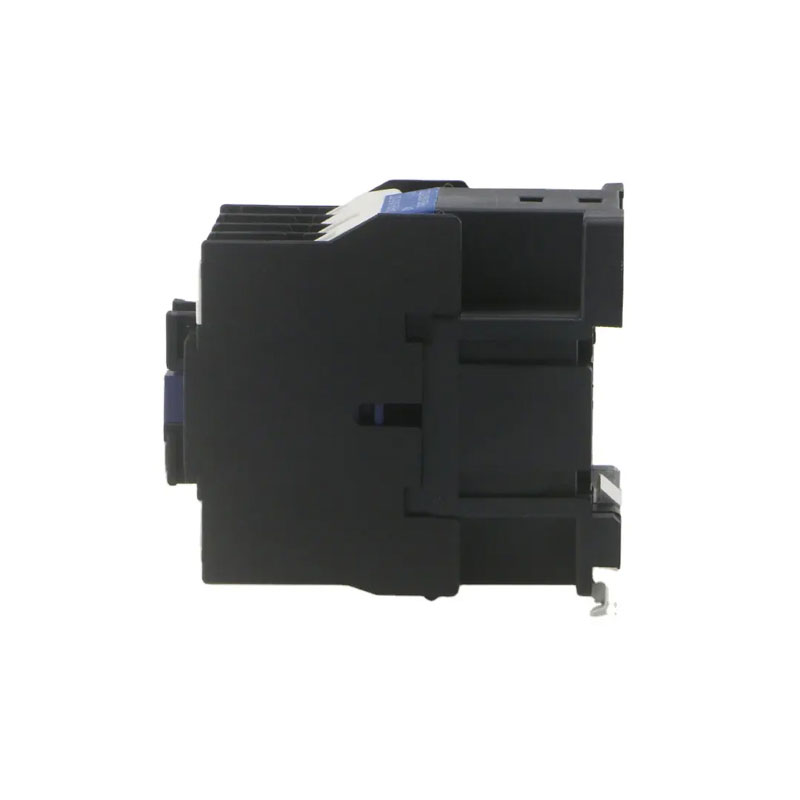

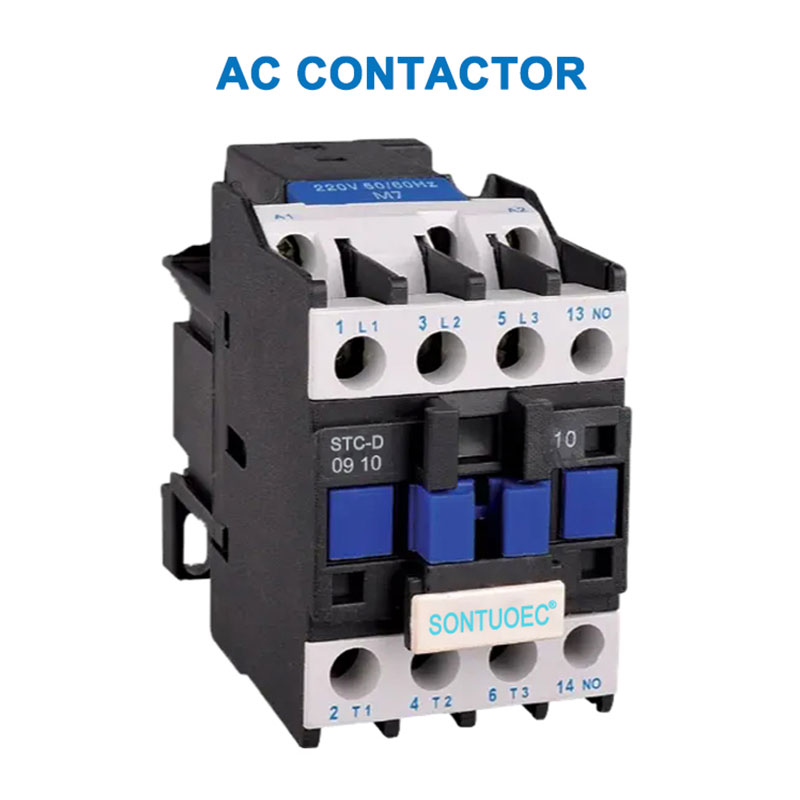

Contactor STC-D AC

Il-contactor STC-D AC huwa komponent elettriku użat biex jikkontrolla mill-bogħod u jixgħel jew jintefa ċ-ċirkwiti AC. Jintuża prinċipalment għall-ftuħ u l-kontroll taċ-ċirkwiti fis-sistemi tal-enerġija elettrika u għall-kontroll mill-bogħod ta 'muturi, dawl u tagħbijiet elettriċi oħra fl-awtomazzjoni industrijali. Il-kuntatt tal-kurrent (AC) tal-kuntatt, i.e. il-contactor STC-D AC, huwa tagħmir ta' kontroll elettriku importanti, li għandu rwol irreplaceable fil-qasam tas-sistema tal-enerġija elettrika u awtomazzjoni industrijali.

Mudell:STC-D

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Tip		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Kurrent tax-xogħol ikklassifikat (a)	AC3	9	12	18	25	32	40	50	65	80	95
Kurrent tax-xogħol ikklassifikat (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Klassifikazzjonijiet standardpower ta '3 fażijiet Motors 50 / 60Hz Incategory AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415v	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Kurrent tas-sħana nominali (a)		20	20	32	40	50	60	80	80	125	125
Ħajja elettrika	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Ħajja elettrika	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Ħajja Mekkanika (X104)		1000	1000	1000	1000	800	800	800	800	600	600
Numru tal-kuntatti	3p + le					3P + NC + NO
Numru tal-kuntatti	3P + NC					3P + NC + NO

Struttura u prinċipju tax-xogħol

Struttura: Il-contactor STC-D AC jikkonsisti prinċipalment minn sistema elettromanjetika (inkluż qalba tal-ħadid, coil u ċirku ta 'ċirkwit qasir, eċċ.), Sistema ta' kuntatt (inkluż kuntatt ewlieni u kuntatt awżiljarju) u apparat tat-tifi tal-ark.

Prinċipju ta 'Ħidma: Meta l-kolja tal-contactor STC-D AC tkun enerġizzata, il-qalba tal-ħadid tiġġenera kamp manjetiku, li jattira l-armatura u jmexxi l-kuntatti biex jaġixxi, sabiex il-kuntatti ewlenin u l-kuntatti awżiljari jkunu magħluqa jew skonnettjati, u b'hekk jikkontrollaw it-tneħħija taċ-ċirkwit. Apparat li jitfi l-ark jintuża biex jitfi l-ark meta l-kuntatti jiġu skonnettjati biex jipproteġu l-kuntatti mill-ħsara.

STC-D AC Contactor

Tipi u karatteristiċi

1.Tapps:

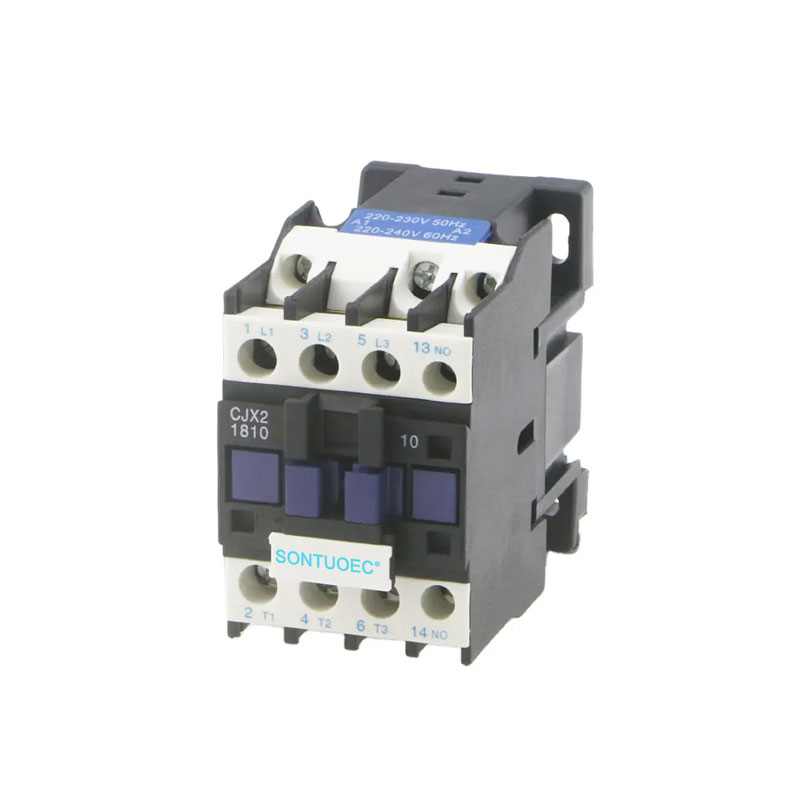

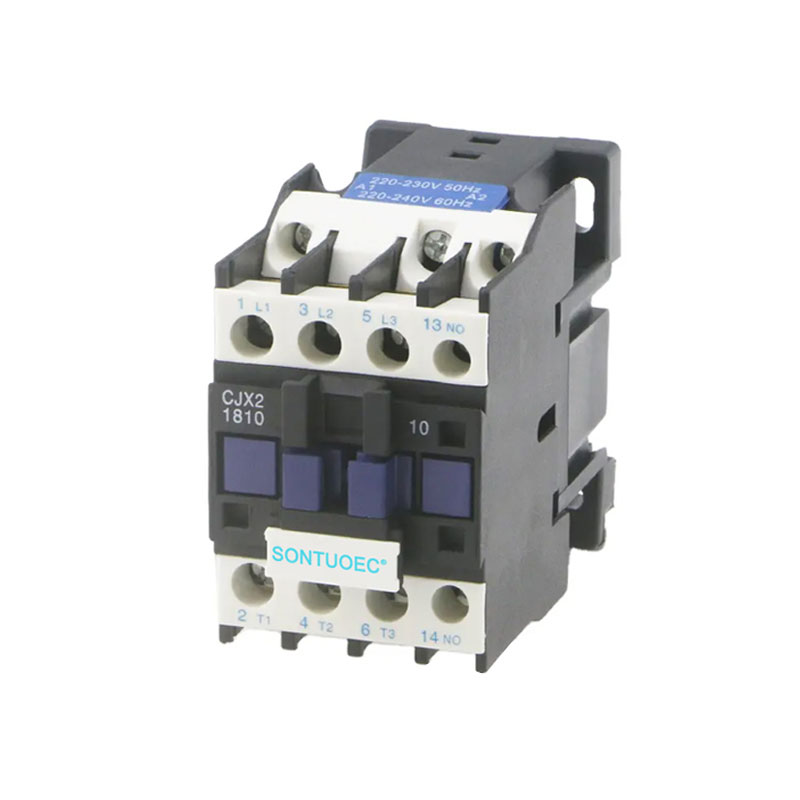

Il-kuntatturi STC-D AC jistgħu jiġu kklassifikati f'varjetà ta 'tipi skont l-użu u l-prestazzjoni tagħhom, bħal kuntatturi industrijali, bini u kuntatturi tad-dar. Mudelli komuni jinkludu serje CJ (e.g. serje CJX2, serje CJ20, serje CJT1) kif ukoll prodotti tas-serje ta 'ABB, Siemens, Schneider u marki oħra.

2. Features:

Xogħol affidabbli: Il-kuntatturi STC-D AC għandhom affidabbiltà u stabbiltà għolja fuq ix-xogħol, u jistgħu jifilħu kurrenti u vultaġġi kbar.

Prestazzjoni stabbli: Is-sistema ta 'kuntatt tagħha hija magħmula minn materjali ta' kwalità għolja b'konduttività elettrika tajba u reżistenza għall-brix ta 'temperatura għolja.

Manutenzjoni konvenjenti: Il-kuntatturi STC-D AC għandhom struttura kompatta u huma faċli biex jiġu installati u jinżammu.

Xenarji ta 'applikazzjoni

Il-kuntatturi STC-D AC għandhom firxa wiesgħa ta 'applikazzjonijiet f'sistemi ta' enerġija, awtomazzjoni industrijali, bini u elettriku tad-dar. Pereżempju, fis-sistema tal-enerġija, tista 'tintuża biex tikkontrolla l-bidu u t-treġġigħ lura tad-direzzjoni tal-mutur; Fl-awtomazzjoni industrijali, tista 'tintuża biex tikkontrolla l-waqfa ta' tagħmir elettriku varji fuq il-linja ta 'produzzjoni; Fil-bini u l-elettriku tad-dar, jista 'jintuża biex jikkontrolla t-tagħmir mixgħul / mitfi, bħal dawl u arja kondizzjonata.
