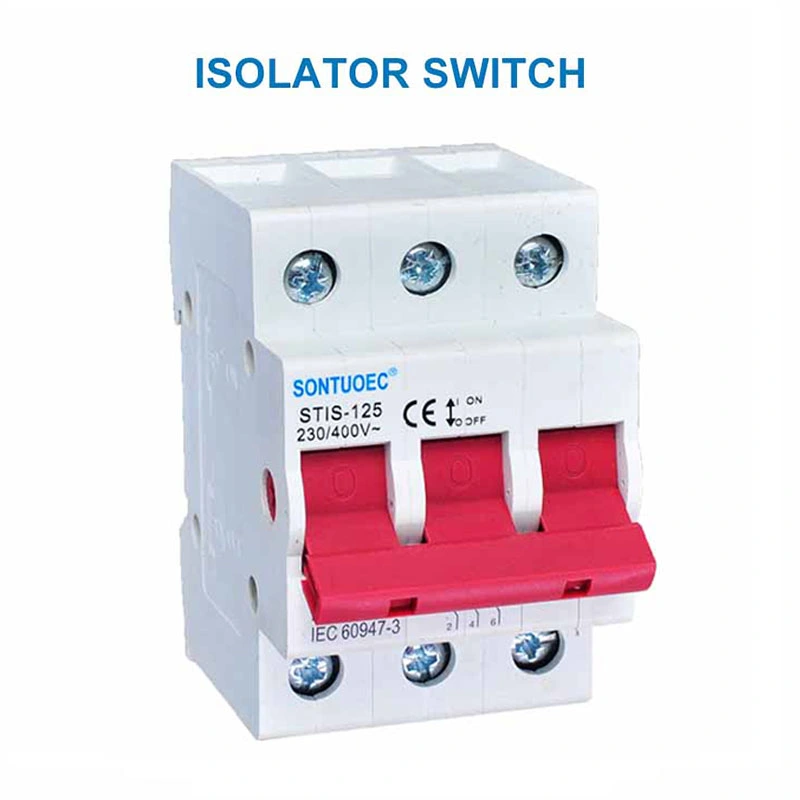

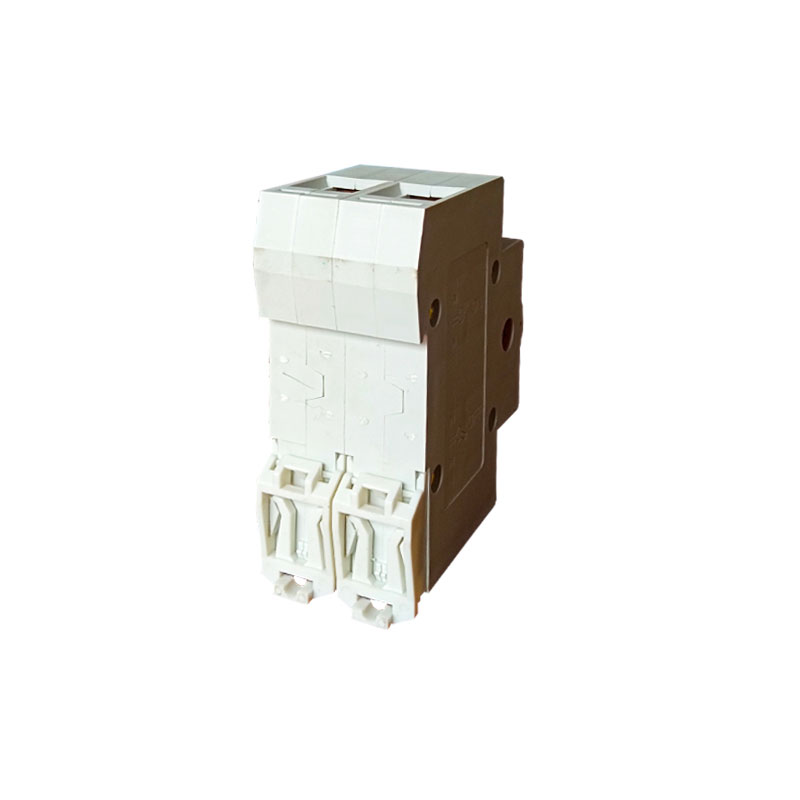

Swiċċ tal-iżolatur STIS-125

L-iswiċċ tal-iżolatur STIS-125 huma swiċċijiet iddisinjati apposta użati biex jiżolaw, jissilizzaw jew jgħaqqdu ċirkwiti f'sistemi elettriċi. Normalment ma jkollux il-ħila li jkisser kurrenti tat-tagħbija, iżda jista 'jaqsam b'mod sikur u jagħlaq ċirkwiti fejn m'hemmx tagħbija jew ftit kurrent. Il-funzjoni primarja ta 'swiċċ skonnettjat hija li tipprovdi punt viżibbli ta' skonnettjar biex tiżgura li t-tagħmir elettriku jista 'jkun aċċessat b'mod sigur mill-persunal meta jkun qed jiġi servut jew spezzjonat.

Mudell:STIS-125

Ibgħat Inkjesta

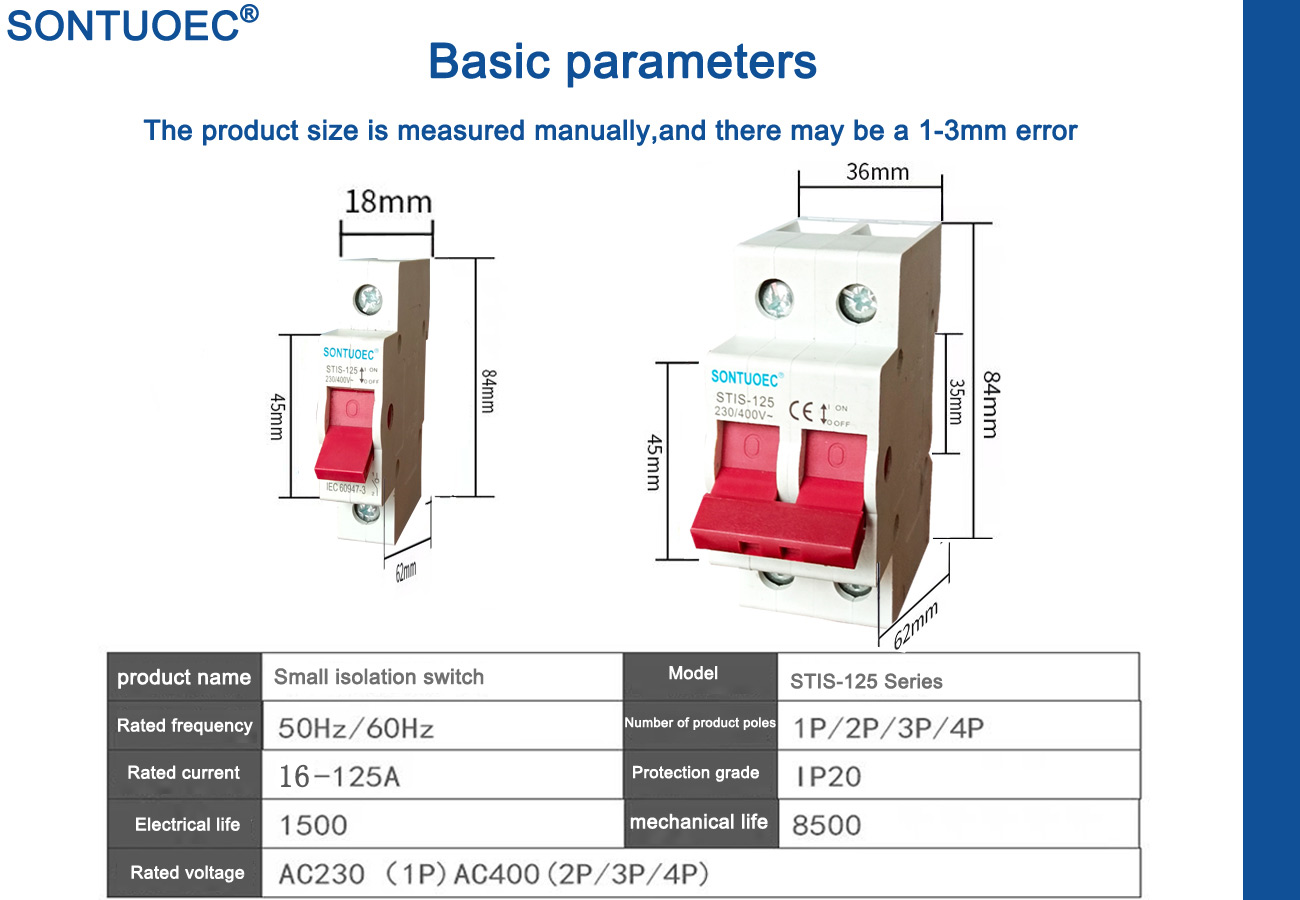

Deskrizzjoni tal-prodott

Isem tal-Prodott	Swiċċ tal-iżolatur STIS-125
Arblu	1p 2p 3p 4p

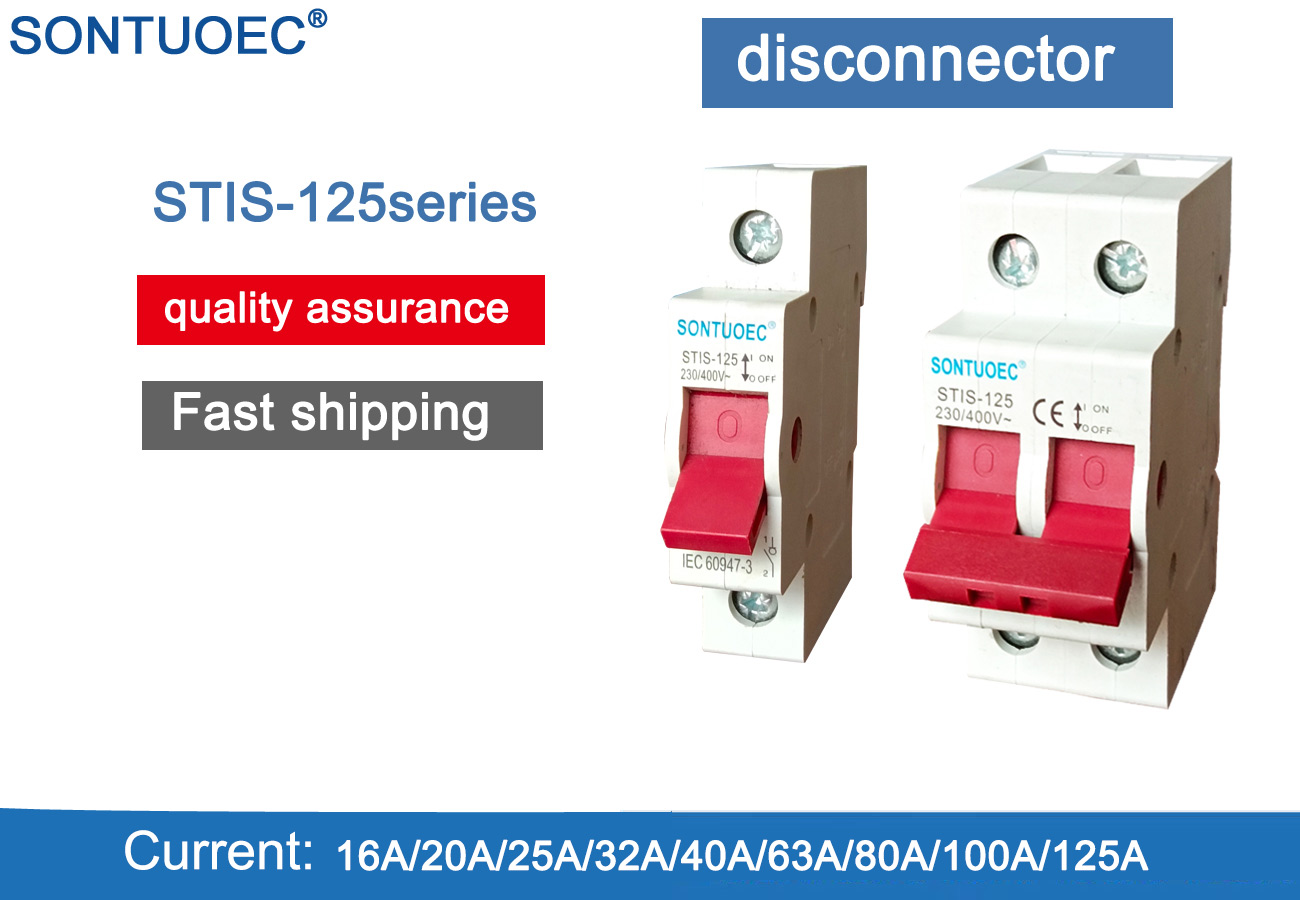

Ratat Kurrent	16A, 20A, 25A, 40A, 63a, 80a, 100a, 125a
Ratat Vultaġġ	1p: AC230V 2p, 3p.4p: AC400V
Vultaġġ ta 'insulazzjoni Ui	690V
Ratat Vultaġġ li jiflaħ għall-impuls (1.2 / 50) UIMP	6kv
Rated Short ICW li jiflaħ iċ-ċirkwit tal-kurrent	12LE / 1S
Rated Short Ċirkuwitu li jagħmel il-kapaċità ICM	20LE / 0.1s
Klassifikazzjoni tal-Klassifikazzjoni u kapaċità ta 'tkissir	3ie, 1.05ue, cosφ = 0.8
Uża kategorija	AC-21B, AC-22A
Elettriku Ħajja	1500
Mekkaniku Ħajja	8500
Tniġġis Grad	3
Ħażna Temperatura	-35ºC ~ + 70ºC
Installazzjoni Altitudni	<2000m
Massimu Kapaċità tal-fili (NM²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Massimu Limitu tat-torque	2.0 (20a ~ 63a) 3.5 (80a ~ 125a)

Struttura u karatteristiċi

1. Struttura:

L-iswiċċ tal-iżolatur STIS-125 huwa disponibbli f'varjetà ta 'konfigurazzjonijiet, iżda ġeneralment jinkludi kuntatt fiss u kuntatt mobbli. Permezz ta 'mekkaniżmu operattiv (e.g. manku, mutur, eċċ.), Il-kuntatt jista' jiġi mċaqlaq biex jiftaħ jew jagħlaq ċirkwit.

2. Features:

Propjetajiet ta 'iżolament għoljin: Komponenti bħal kuntatti, iżolaturi u housings ta' swiċċijiet skonnettjati huma ġeneralment magħmula minn materjali iżolanti ħafna biex jiżguraw li r-reżistenza ta 'l-insulazzjoni bejn iċ-ċirkwit u l-art tkun għolja biżżejjed fl-istat skonnettjat.

Punt ta 'skonnettjar ovvju: Meta l-iswiċċ tal-iżolatur tas-serje STIS-125 ikun fl-istat skonnettjat, id-distakk bejn il-kuntatti tiegħu huwa kbir biżżejjed biex jipprovdi punt ta' skonnettjar ovvju, li jagħmilha faċli għall-persunal li jirrikonoxxi l-istat taċ-ċirkwit.

Faċilità ta 'Operazzjoni: Skonnetturi tas-Serje huma ġeneralment iddisinjati b'mekkaniżmu faċli biex topera li jippermetti lill-persunal jiftaħ jew jagħlaq iċ-ċirkwit b'faċilità.

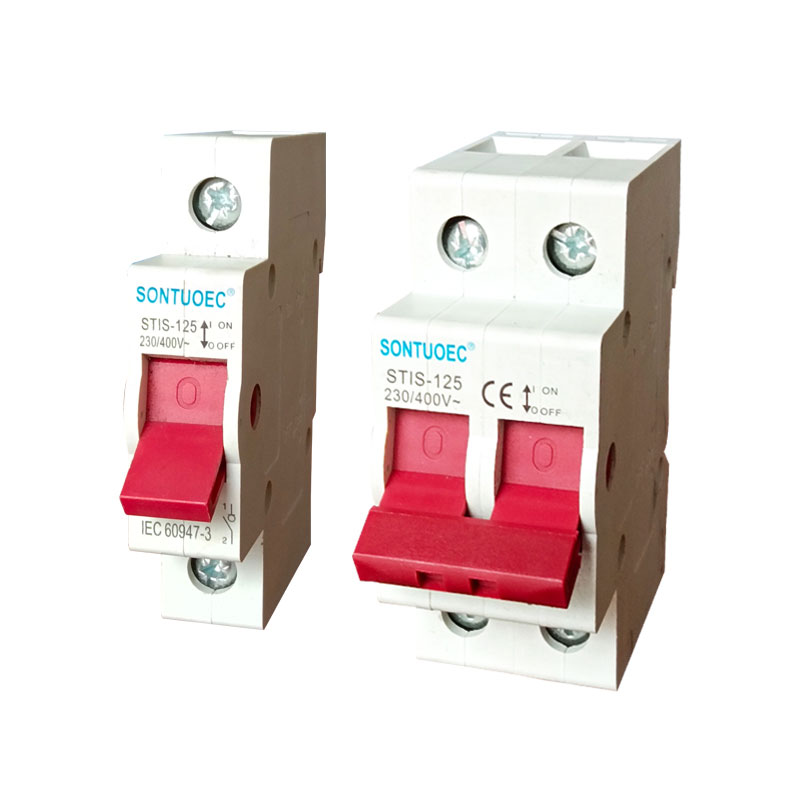

STIS-125 Isolator Switch

Xenarji ta 'applikazzjoni

Diskonnetturi tas-serje huma użati ħafna f'diversi sistemi elettriċi, inklużi iżda mhux limitati għal: Sistema ta 'l-Enerġija: f'impjanti ta' l-enerġija, substations u sistemi oħra ta 'enerġija, l-iskonnetturi tas-serje huma wżati biex jiżolaw, segment jew jgħaqqdu ċ-ċirkwiti ta' vultaġġ għoli. Sistemi oħra tal-bini, is-serje ta 'swiċċijiet skonnettjati huma ġeneralment installati fil-kaxxa ta' distribuzzjoni, użati biex jikkontrollaw it-tluq taċ-ċirkwit.

Prekawzjonijiet għall-għażla u l-użu

1.Selezzjoni:

Meta tagħżel swiċċ ta 'iżolatur tas-serje STIS-125, għandek bżonn tikkunsidra l-vultaġġ nominali u l-kurrent ratat taċ-ċirkwit, l-ambjent ta' l-użu (per eżempju, ġewwa, barra, barra mill-isplużjoni, eċċ.), Kif ukoll il-mod ta 'operazzjoni (e.g., manwali, motorizzata, eċċ.) U fatturi oħra.

2. Prezzijiet għall-użu:

Qabel ma tħaddem l-iswiċċ ta 'skonnettjar, kun żgur li ċ-ċirkwit huwa skonnettjat jew f'kundizzjoni bla tagħbija.

Matul l-operazzjoni, osserva r-regolamenti rilevanti tas-sigurtà elettrika u l-proċeduri operattivi.

Spezzjona regolarment u żżomm l-iswiċċ ta 'skonnettjar biex tiżgura l-operazzjoni u s-sigurtà normali tagħha.
