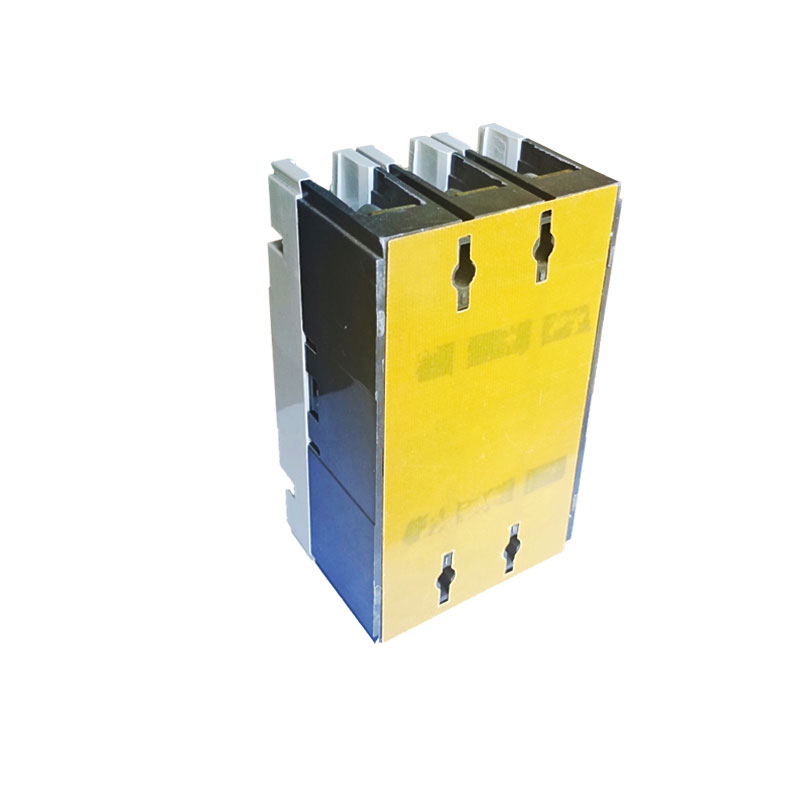

Circuit Breakers tal-Każijiet Molded STM1

Circuit Breakers tal-Każijiet Molded STM1, MCCB, l-isem sħiħ huwa ffurmat circuit breaker. Huwa apparat ta 'sigurtà elettrika b'għan żejjed, ċirkwit qasir u protezzjoni ta' taħt il-vultaġġ, użat ħafna f'sistemi ta 'distribuzzjoni ta' l-enerġija f'żoni industrijali, kummerċjali u residenzjali. Circuit breakers tal-każijiet Mold1 huwa apparat ta 'sigurtà elettriku importanti b'funzjonijiet bħal tagħbija żejda, ċirkwit qasir u protezzjoni ta' taħt il-vultaġġ. Billi tifhem il-prinċipju tax-xogħol, il-karatteristiċi, ix-xenarji tal-applikazzjoni, u l-metodi tal-għażla u tal-installazzjoni, tista 'tuża aħjar u żżomm Circuit Breakers tal-Każijiet Molded STM1 biex tiżgura t-tħaddim sikur ta' sistemi elettriċi.

Mudell:STM1-250

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Speċifikazzjonijiet

Tip	Kurrent tal-qafas (LNM)	Kurrent klassifikat (a)	Vultaġġ tax-xogħol ikklassifikat (V)	Vultaġġ ta 'insulazzjoni nominali	Rated Limita ta 'Ċirkuwitu Qasir ta' Tkissir ta 'Abitità KA 400V	Kapaċità ta 'breaker ta' ċirkwit qasir ta 'l-opearating KA 400V	Dimensjonijiet tal-kontorn			Immuntar dimensjonijiet

							L	W 3p / 4p	H	A	B	4-φd
STM1-63 l	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500V	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 m					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500V	35	35	150	92	68	30	129	Φ4.5
STM1-100M					50	50	150	92/122	86
STM1-100 h					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690V	35	35	165	107	86	35	126	Φ4.5
STM1-160M					50	50	165	107/142	103
STM1-160h					85	85
STM1-225L	225	100,125,140,160,180, 200,225	AC 400V	690V	35	22	165	107	86	35	126	Φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225,250,315,350, 400	AC 400V	690V	42	35	257	150/198	105	44	194	Φ7
STM1-400M					65	50	257	150/198	105	44	194	Φ7
STM1-400h					100	65
STM1-630L	630	400,500,630	AC 400V	690V	42	35	270	182/240	110	58	200	Φ7
STM1-630m					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800M	800	630,700,800	AC 400V	690V	75	50	275	210	103	70	243	Φ7
STM1-800h					100	65

Funzjonijiet ewlenin taċ-ċirkwiti tal-każijiet iffurmati STM1

Protezzjoni ta 'tagħbija żejda: Meta l-kurrent fiċ-ċirkwit jaqbeż il-valur nominali taċ-ċirkwiti tal-każijiet iffurmati STM1, huwa awtomatikament jaqta' ċ-ċirkwit fi żmien stabbilit biex jipprevjeni ċ-ċirkwit u t-tagħmir milli jisħon iżżejjed, u b'hekk jevita n-nar u l-ħsara.

Protezzjoni ta 'Ċirkuwitu Qasir: Meta Ċirkuwitu Qasir Isseħħ f'ċirkwit, is-salvaviti tal-każijiet iffurmati STM1 se jaqtgħu malajr iċ-ċirkwit biex jipprevjenu l-kurrent taċ-ċirkwit qasir milli jikkawża ħsara serja fiċ-ċirkwit u t-tagħmir.

Protezzjoni ta 'taħt il-vultaġġ (xi salvaviti tal-każijiet iffurmati STM1 għandhom din il-funzjoni): meta l-vultaġġ tal-provvista ta' enerġija jitnaqqas għal ċertu livell, is-salvaviti tal-każijiet iffurmati STM1 se jaqtgħu ċ-ċirkwit biex jipprevjenu li t-tagħmir jiġi bil-ħsara jew ma jaħdimx sew minħabba tħaddim taħt vultaġġ baxx.

STM1 Molded Case Circuit Breakers

Prinċipju tat-tħaddim tas-salvaviti tal-każijiet iffurmati STM1

Is-salvaviti tal-każijiet iffurmati STM1 fih ditekter manjetiku jew elettroniku termiku intern biex jiskopri bidliet fil-kurrent u vultaġġ fiċ-ċirkwit. Meta l-kurrent jew il-vultaġġ ikun anormali, l-attakkant iqajjem il-mekkaniżmu tat-tgerbib taċ-ċirkwiti tal-każijiet iffurmati STM1, u jikkawżaw li jinqatgħu malajr iċ-ċirkwit.

1. Tripper manjetiku thermal: Juża s-sħana ġġenerata meta l-kurrent jgħaddi minn konduttur biex jiskatta vjaġġ. Meta l-kurrent ikun għoli wisq, il-konduttur jisħon, u jikkawża li l-attakkant manjetiku termali jitgħawweġ, u b'hekk jikkawża l-mekkaniżmu tat-tgerbib.

2. Elettroniku Striker: Juża komponenti elettroniċi biex jikxef bidliet fil-kurrent u l-vultaġġ u jikkontrolla l-azzjoni tal-mekkaniżmu tat-tgerbib. Meta tiġi skoperta anormalità, l-attakkant elettroniku jibgħat sinjal lill-mekkaniżmu tat-tgerbib biex jaqta 'ċ-ċirkwit.

Karatteristiċi ta 'Circuit Breakers tal-Każijiet Molded STM1

Kapaċità ta 'tkissir għolja: Circuit breakers tal-każijiet iffurmati STM1 għandhom kapaċità ta' tkissir ta 'ċirkwiti qosra għolja, li tista' tnaqqas malajr iċ-ċirkwit meta sseħħ ċirkwit qasir u jipproteġi s-sigurtà taċ-ċirkwit u t-tagħmir.

Funzjonijiet ta 'Protezzjoni Multipla: Minbarra l-funzjonijiet bażiċi ta' tagħbija żejda u protezzjoni ta 'ċirkwiti qosra, xi circuit breakers tal-każijiet iffurmati STM1 għandhom ukoll funzjonijiet addizzjonali bħal protezzjoni ta' taħt il-vultaġġ u protezzjoni ta 'difetti fl-art.

Faċli biex tinstalla u tinżamm: Circuit Breakers tal-Każijiet Molded STM1 ġeneralment jadottaw disinn modularizzat, li huwa faċli biex tinstalla u jinżamm, u huwa adattat għal diversi sistemi ta 'distribuzzjoni tal-enerġija.

Affidabilità għolja: Circuit breakers tal-każijiet iffurmati STM1 ġew ittestjati b'mod rigoruż u ċċertifikati li għandhom affidabilità u stabbiltà għolja biex jiżguraw it-tħaddim sikur ta 'sistemi elettriċi.

Xenarji ta 'Applikazzjoni ta' Circuit Breakers tal-Każijiet Molded STM1

Circuit breakers tal-każijiet iffurmati STM1 huma użati ħafna fis-sistemi ta 'distribuzzjoni ta' l-enerġija fis-setturi industrijali, kummerċjali u residenzjali bħala l-iswiċċ prinċipali jew l-iswiċċ tal-fergħa ta 'ċirkwit. Is-soltu huma installati f'kaxex ta 'distribuzzjoni, kabinetti ta' distribuzzjoni jew kabinetti ta 'kontroll biex jipproteġu ċ-ċirkwiti u t-tagħmir minn ħsara kkawżata minn kurrenti u vultaġġi anormali.
