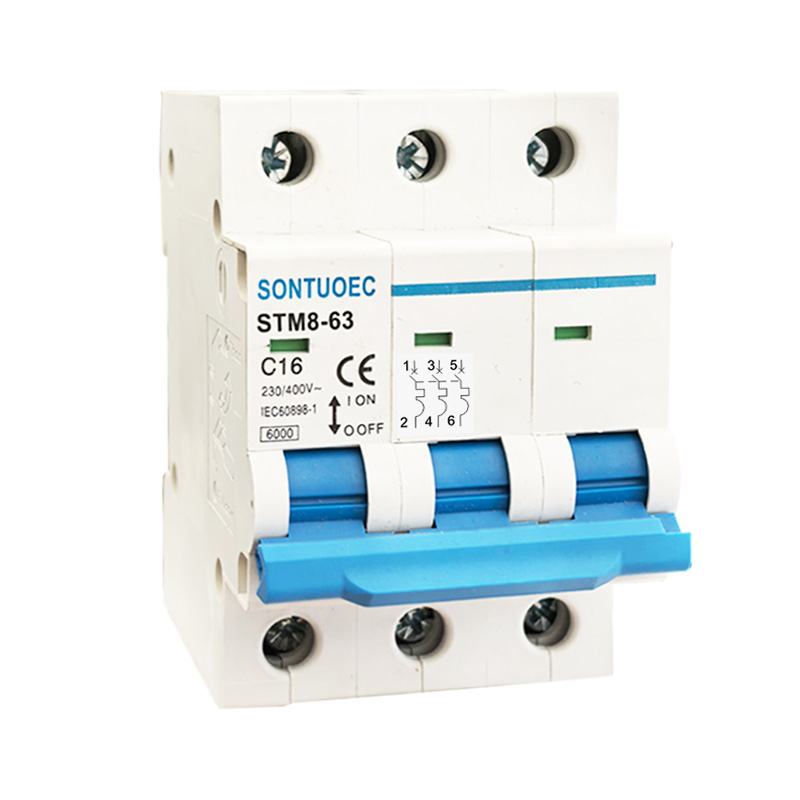

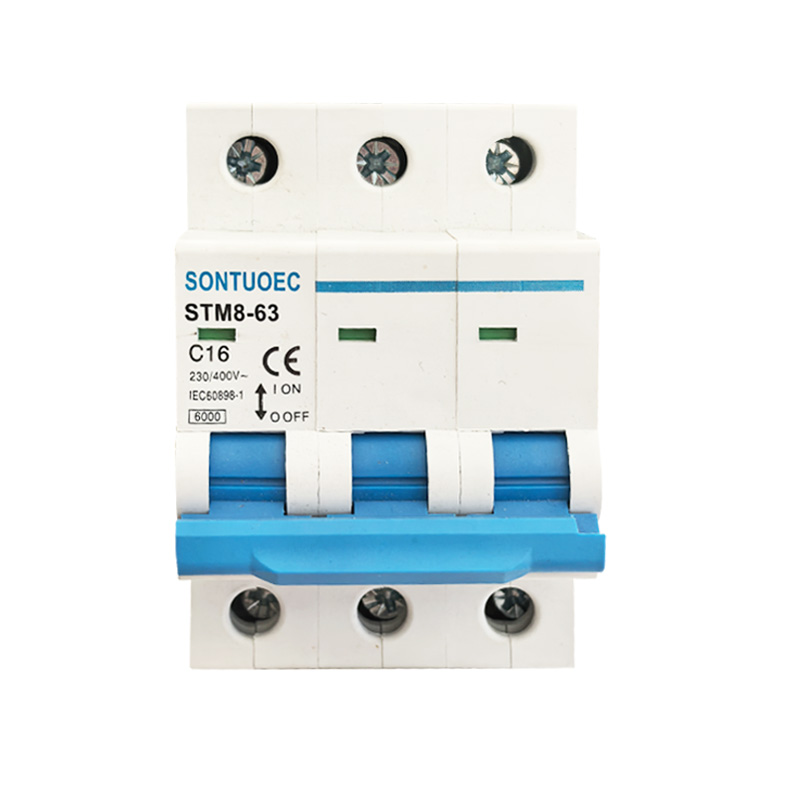

STM8-63 Circuit Breaker Miniature 6KA 1P 2P 3P 4P 16A 230/400V

Sontuoec huwa wieħed mill-fornituri / manifatturi Ċiniżi li jispeċjalizzaw fil-produzzjoni ta 'apparat elettriku żgħir STM8-63 Circuit Breaker ta' Miniature 6KA 1P 2P 3P 4P 16A 16A 230 / 400V għandu l-karatteristiċi ta 'struttura avvanzata, prestazzjoni affidabbli, kapaċità ta' tkissir, kapaċità ta 'tkissir għolja, dehra eleganti, dehra eleganti u l-qoxra u l-partijiet tagħha huma magħmula minn materjal b'reżistenza għall-impatt. Hija adattata għas-sistema tal-enerġija ta 'AC 50 / 60Hz, vultaġġ nominali ta' 230 / 400V, u kurrent ratat sa 63A. Huwa applikat prinċipalment fil-bini tal-uffiċċji, ir-residenza, għad-dawl, id-distribuzzjoni tal-enerġija u t-tagħbija żejda u l-protezzjoni taċ-ċirkwit qasir tat-tagħmir. Normalment, jista 'jintuża wkoll bħala t-trasferiment mhux frekwenti tas-sistema ta' l-enerġija. Jikkonforma mal-istandards IEC60898-1.

Mudell:STM8-63

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

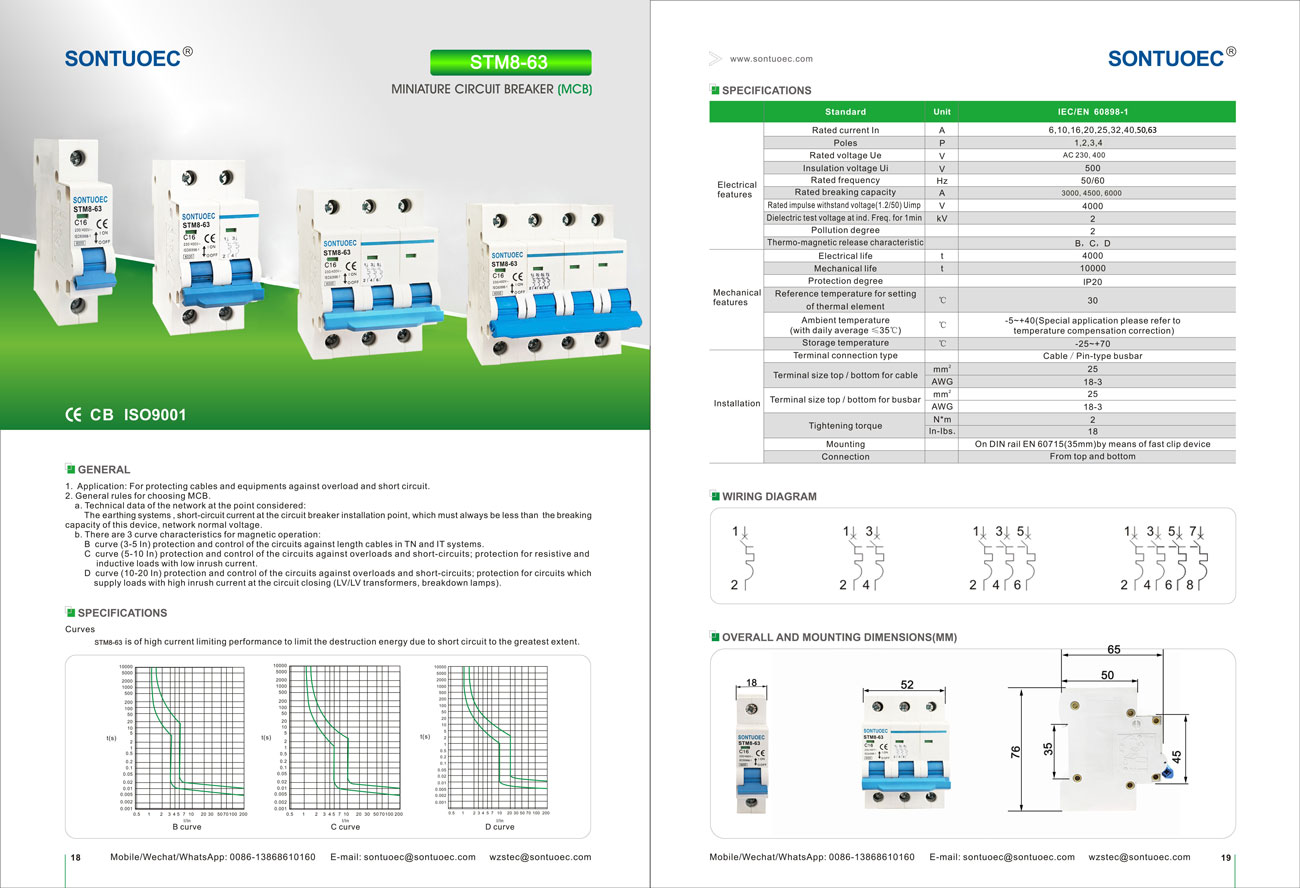

Speċifikazzjonijiet:

	Standard		IEC / EN 60898-1
Karatteristiċi elettriċi	Ratat kurrent fi	A	1,2,4,6,10,16,20,25,32,40,50,63
	Arbli	P	1,2,3,4
	Vultaġġ nominali ue	V	Ac 230, 400
	UI tal-Vultaġġ tal-Insulazzjoni	V	500
	Frekwenza klassifikata	Hz	50/60
	Kapaċità ta 'tkissir	A	3000, 4500, 6000
	Impuls klassifikat li jiflaħ il-vultaġġ (1.2 / 50) UIMP	V	4000
	Vultaġġ tat-test dielettriku f'ind.freq.for 1 min	Kv	2
	Grad ta 'tniġġis		2
	Karatteristika ta 'rilaxx termo-manjetiku		B, c, d
Karatteristiċi mekkaniċi	Elettriku ħajja	t	4000
	Ħajja mekkanika	t	10000
	Grad ta 'protezzjoni		IP20
	Temperatura ta 'referenza għall-issettjar	ºC	30
	ta 'element termali	ºC	30
	Temperatura ambjentali	ºC	-5 ~ + 40 (speċjali applikazzjoni jekk jogħġbok irreferi għal
	(bil-medja ta 'kuljum ≤35ºC)	ºC	temperatura korrezzjoni tal-kumpens)
	Temperatura tal-ħażna	ºC	-25 ~ + 70
Installazzjoni	Terminal tip ta 'konnessjoni		Kejbil / pin tat-tip busbar
	Daqs tat-terminal fuq / qiegħ għall-kejbil	mm²	25
	Daqs tat-terminal fuq / qiegħ għall-kejbil	AWG	18 ta 'Marzu
	Daqs termiinali fuq / isfel għal busbar	mm²	25
	Daqs termiinali fuq / isfel għal busbar	AWG	18 ta 'Marzu
	Tissikka t-torque	N^*m	2
	Tissikka t-torque	In-lbs	18

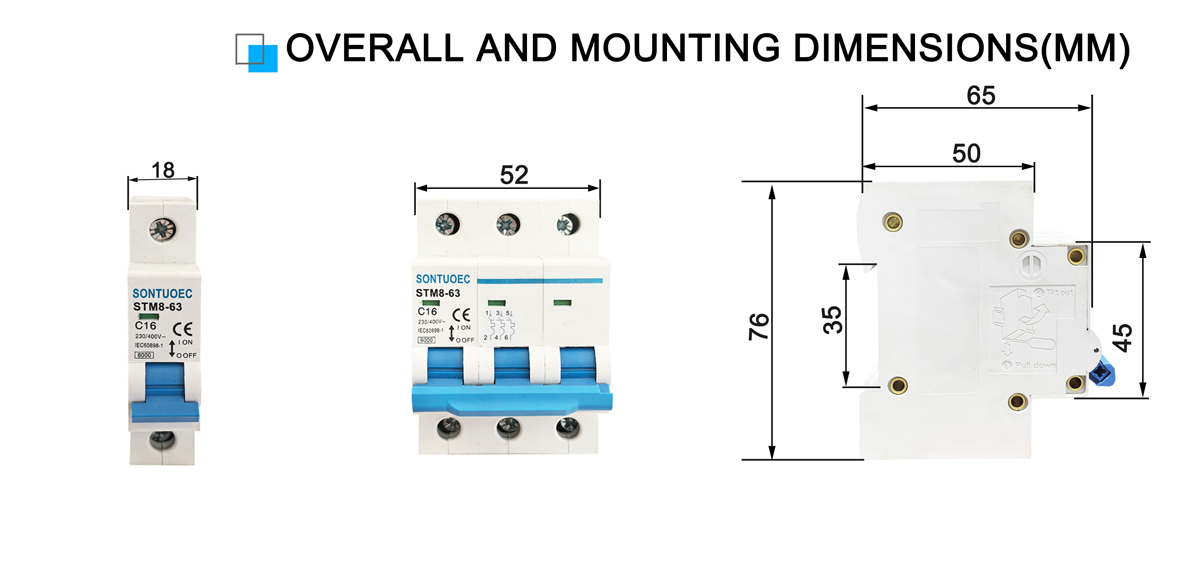

	Immuntar		fuq DIN Rail EN 60715 (35mm) permezz ta 'apparat tal-klipp veloċi
	Konnessjoni		Minn fuq u qiegħ

Funzjonijiet ewlenin ta 'Circuit Breaker ta' Miniature STB1-63

1. Protezzjoni kontra l-overload: Meta l-kurrent fiċ-ċirkwit jaqbeż il-valur nominali tal-MCB, is-Circuit Breaker Miniature STM8-63 6KA 1P 2P 3P 4P 16A 230 / 400V se awtomatikament jaqta 'ċ-ċirkwit f'perjodu ta' żmien stabbilit biex jipprevjeni ċ-ċirkwit u t-tagħmir minn sħana żejda.

2. Protezzjoni taċ-ċirkwit tal-qosra: Meta jseħħ ċirkwit qasir fiċ-ċirkwit, is-salvavita ta 'daqs żgħir STB1-63 qatgħet iċ-ċirkwit immedjatament biex tipprevjeni li l-kurrent ta' ċirkwit qasir milli jagħmel ħsara liċ-ċirkwit u t-tagħmir.

3. Protezzjoni tal-Leakage (xi MCBs għandhom din il-funzjoni): Għal MCBs bi protezzjoni ta 'tnixxija, meta jkun hemm tnixxija fiċ-ċirkwit, is-Circuit Breaker ta' Miniature STB1-63 malajr qata 'ċ-ċirkwit biex jipproteġi s-sigurtà personali.

Prinċipju ta 'Operazzjoni ta' MCBS

L-MCBs ġeneralment ikun fihom ditekter tal-vjaġġ manjetiku jew elettroniku termali ġewwa, li jintuża biex jikxef bidliet fil-kurrent fiċ-ċirkwit. Meta l-kurrent ikun anormali, l-attakkant iqajjem il-mekkaniżmu tat-tgerbib tal-MCB, u jikkawża li ċ-ċirkwit ta 'daqs żgħir STB1-63 qata' malajr iċ-ċirkwit.

1. Striker manjetiku thermal: Juża s-sħana ġġenerata meta l-kurrent jgħaddi mill-konduttur biex jiskatta t-tgerbib. Meta l-kurrent ikun kbir wisq, il-konduttur jisħon, u jikkawża li l-attakkant manjetiku termiku jitgħawweġ, u b'hekk jikkawża l-mekkaniżmu tat-tgerbib.

2. Elettroniku Striker: Juża komponenti elettroniċi biex jikxef bidliet kurrenti u jikkontrolla l-azzjoni tal-mekkaniżmu tat-tgerbib. Meta jiġi skopert kurrent anormali, l-attakkant elettroniku jibgħat sinjal lill-mekkaniżmu tat-tgerbib biex jaqta 'ċ-ċirkwit.

Xenarji ta 'Applikazzjoni ta' MCB

L-MCBs jintużaw ħafna f'sistemi elettriċi f'żoni residenzjali, kummerċjali u industrijali biex jipproteġu ċ-ċirkwiti u t-tagħmir minn ħsara kkawżata minn kurrenti anormali. Is-soltu huma installati f'kaxex ta 'distribuzzjoni, switchboards jew kabinetti ta' kontroll u jintużaw bħala swiċċ prinċipali jew swiċċ tal-fergħa ta 'ċirkwit.

Għażla u Installazzjoni ta 'MCBS

1.Selezzjoni: Meta tagħżel MCBs, għandek bżonn tikkunsidra fatturi bħall-kurrent ratat taċ-ċirkwit, il-livell ta 'vultaġġ, il-karatteristiċi ta' protezzjoni, u jekk hemmx bżonn ta 'protezzjoni ta' tnixxija. Huwa wkoll importanti li jiġi żgurat li s-salvaviti ta 'minjatura STB1-63 magħżula magħżula bi standards u regolamenti ta' sigurtà elettrika lokali.

2.Installazzjoni: Is-Circuit Breaker ta 'Miniature STM8-63 6KA 1P 2P 3P 4P 16A 230 / 400V għandu jkun installat f'ambjent niexef u ventilat ħieles minn gassijiet korrużivi u jiżgura li huwa bil-fili b'mod korrett u sigur. Matul l-installazzjoni, għandhom jiġu osservati regolamenti rilevanti tas-sigurtà elettrika u proċeduri operattivi.
