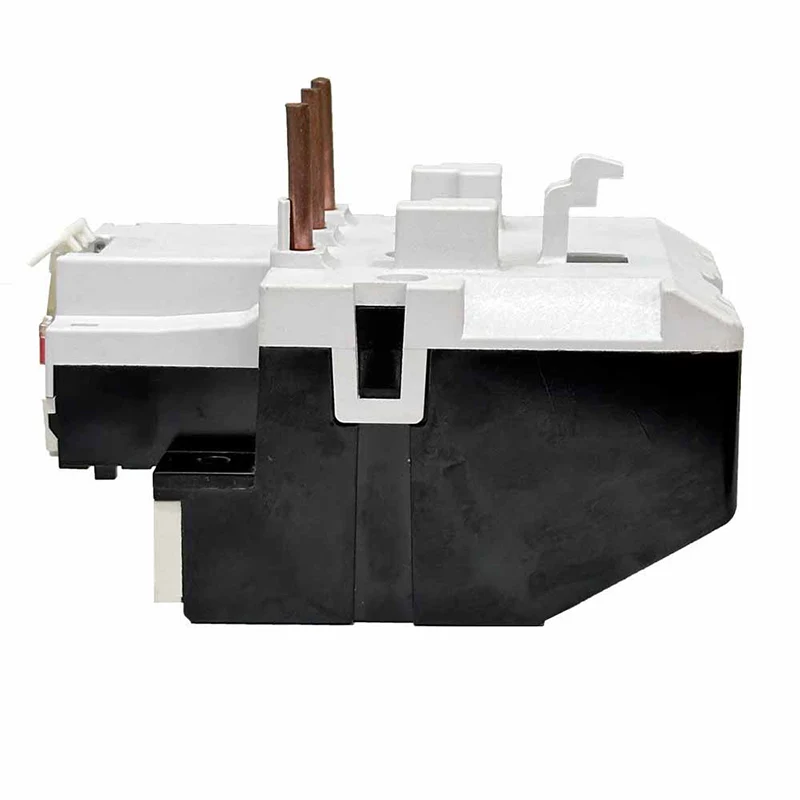

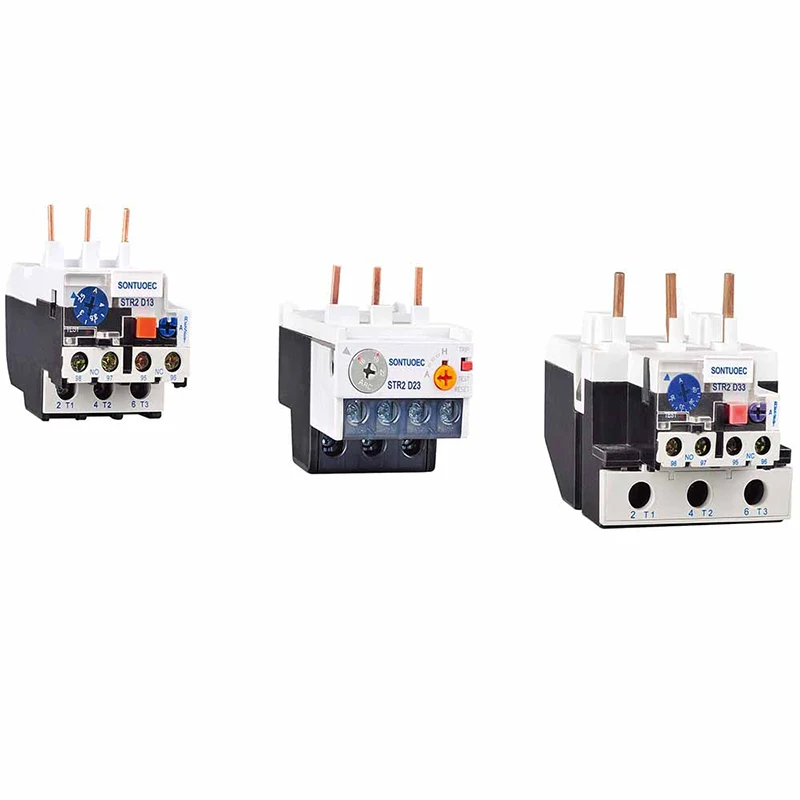

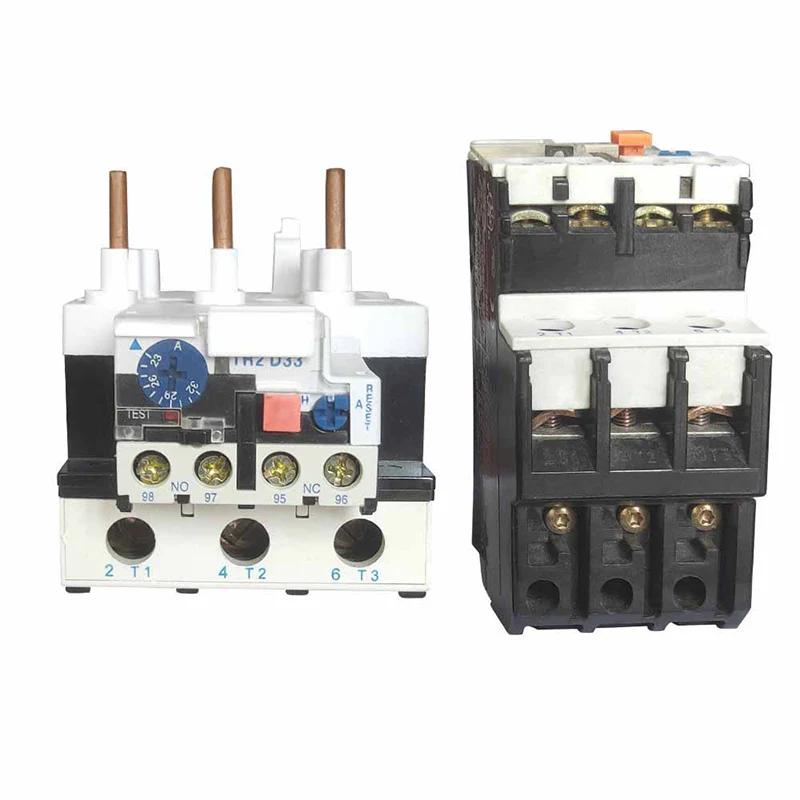

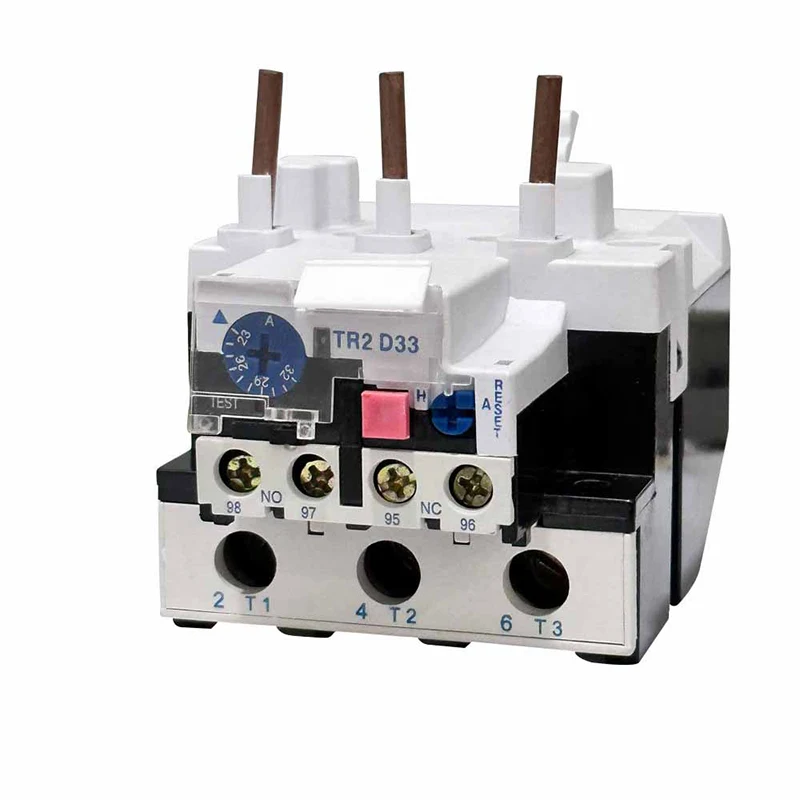

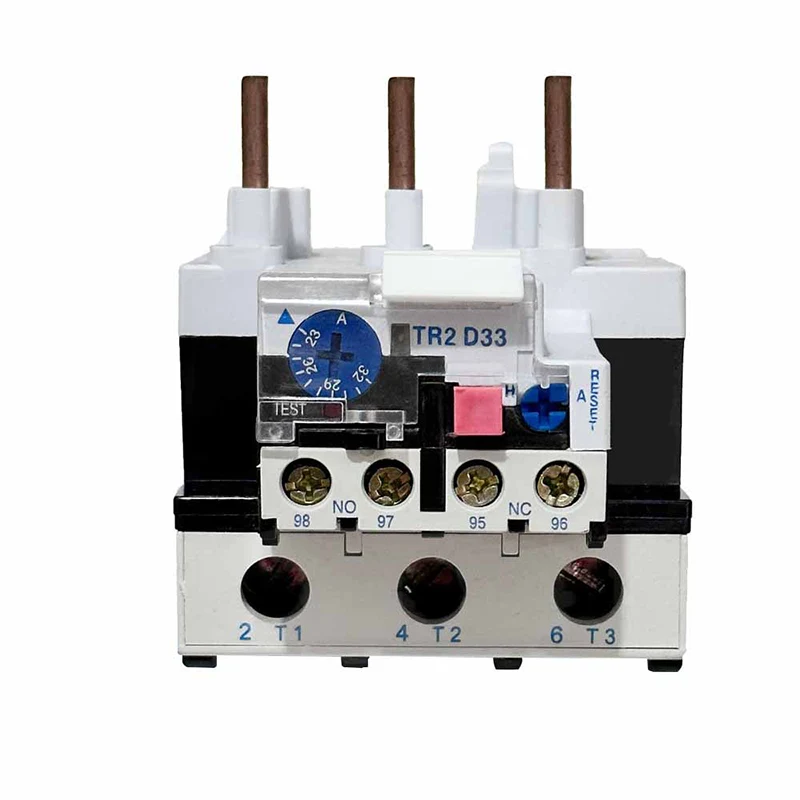

Relay ta 'tagħbija żejda termali str2-d33

Relays ta 'tagħbija żejda termali STR2-D33 jaħdmu fuq il-prinċipju ta' l-effett termiku tal-kurrent elettriku. Meta mutur ikun mgħobbi żżejjed, il-kurrent tiegħu jiżdied, u jikkawża li l-element ta 'tisħin ġewwa r-relay ta' tagħbija żejda termali jisħon. Din is-sħana hija trasferita għall-bimetal, li hija magħmula minn żewġ metalli b'koeffiċjenti differenti ta 'espansjoni termali, u għalhekk tgħawweġ meta tissaħħan. Meta l-liwi jilħaq ċertu punt, huwa jqajjem apparat mekkaniku, ġeneralment kuntatt, li jiskonnettja l-provvista tal-enerġija lill-mutur, u b'hekk jipproteġiha mill-ħsara.

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Speċifikazzjonijiet:

Prodott Isem	Relay ta 'tagħbija żejda termali
Mudell	ST2-D33
Materjal	Komponenti tal-plastik, elettroniċi
Termali Kuntatt	1NO + 1NC
Termali Kurrent relatat	23A-93A	Pls innota l-kurrent firxa
STR2-93	Medda ta 'kurrent aġġustabbli (a) firxa ta' l-issettjar	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80 / STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
Frekwenza	660v
Klassi tat-tgerbib	50 / 60Hz
Kulur	Bħala stampa murija

Parametri tekniċi ewlenin

Mudell	Kurrent klassifikat	LE.	Firxa ta 'l-issettjar (a)	Għall-contactor
STR2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	STR2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	STR2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25 / 32 (LC1-D25 / 32)
STR2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25 / 32 (LC1-D25 / 32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
STR2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80 / STR2-95
		3365	80 ～ 85 ～ 93	STR2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Funzjonijiet ewlenin

Protezzjoni ta 'tagħbija żejda: Meta t-tagħbija tal-mutur taqbeż il-valur nominali tagħha, ir-relay ta' tagħbija żejda termali se tnaqqas il-provvista ta 'enerġija biex tevita li l-mutur jitnaqqas iż-żejjed u l-ħsara.

Protezzjoni tas-sħana żejda: Jekk il-mutur żejjed sħana għal xi raġuni (per eżempju temperatura ambjentali għolja jew dissipazzjoni tas-sħana ħażina), ir-relay ta 'tagħbija żejda termali se tnaqqas ukoll il-provvista tal-enerġija.

Funzjoni ta 'indikazzjoni: Ħafna rilejs ta' tagħbija żejda termali għandhom funzjoni ta 'indikazzjoni, li tibdel jew tbiddel l-istatus meta l-mutur ikun mgħobbi żżejjed jew imsaħħan iżżejjed, sabiex l-operatur ikun jista' jsib u jieħu miżuri fil-ħin.

Serje tar-relay Auto STR2-D ta 'relay ta' tagħbija żejda termali tista 'tintuża fiċ-ċirkwit ta' 50/60 Hz, vultaġġ ta 'insulazzjoni klassifikat 660 V, kurrenti kklassifikata 0.1-93a għall-protezzjoni tal-fażi ta' waqfa meta l-mutur elettriku huwa tagħbija żejda, ir-relay għandu mekkaniżmu differenti u kumpens tat-temperatura jista 'jiġi mqabbad fis-serje ST1 AC Contactor, huwa r-relay termali l-iktar avvanzat fid-dini tad-dini fid-dinja fid-dinja fid-dinja fid-dinja fid-dinja fid-dinja fid-dinja.

Xenarji ta 'applikazzjoni

Relays ta 'tagħbija żejda termali huma użati ħafna f'varjetà ta' ambjenti industrijali u kummerċjali, speċjalment f'tagħmir li jeħtieġ drives tal-mutur elettriku. Pereżempju, huma użati f'pompi, kompressuri, fannijiet, conveyors, u varjetà ta 'tagħmir mekkaniku ieħor biex jiżguraw li tali tagħmir jista' jingħalaq b'mod sikur f'każ ta 'tagħbija żejda jew kundizzjoni ta' sħana żejda.

Għażla u installazzjoni

Meta tagħżel relay ta 'tagħbija żejda termali, fatturi bħall-klassifikazzjoni tal-enerġija tal-mutur, l-ambjent operattiv u l-karatteristiċi tat-tagħbija jeħtieġ li jiġu kkunsidrati. Huwa wkoll meħtieġ li jiġi żgurat li l-kurrent ratat tar-relay ta 'tagħbija żejda termali jaqbel mal-kurrent ratat tal-mutur u li għandu tagħbija żejda xierqa u karatteristiċi ta' protezzjoni żejda.

Meta tinstalla relay ta 'tagħbija żejda termali, trid issegwi l-linji gwida tal-manifattur u tiżgura li tkun konnessa sew maċ-ċirkwiti tal-qawwa u l-kontroll tal-mutur. Barra minn hekk, ir-rilejs ta 'tagħbija żejda termali jeħtieġ li jiġu spezzjonati u miżmuma regolarment biex jiżguraw tħaddim xieraq u ħajja twila ta' servizz.

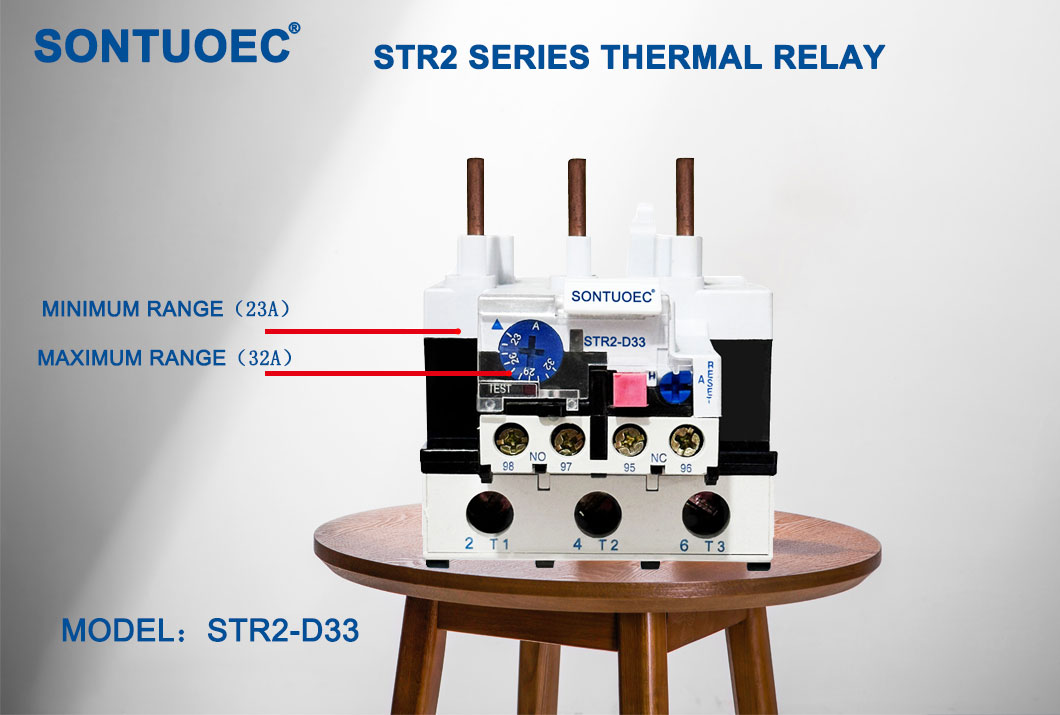

STR2-D33 Thermal Overload Relay
