2p rcbo tip

2P RCBO Tip huwa żewġ circuit breaker ta 'kurrent residwu bi protezzjoni ta' kurrent żejjed (circuit breaker ta 'kurrent residwu bi protezzjoni ta' tagħbija żejda), jista 'jikkontrolla t-tneħħija tal-linja tan-nar 2p (L1) u l-linja żero (N); u 4p (L1, L2, L3) u l-linja żero (N) fl-istess ħin. Tip ”ġeneralment jirreferi għal tip speċifiku jew speċifikazzjoni tas-salvavita, li tista 'tinvolvi l-karatteristiċi operattivi, kurrent ratat, vultaġġ nominali u parametri oħra taċ-ċirkwit.

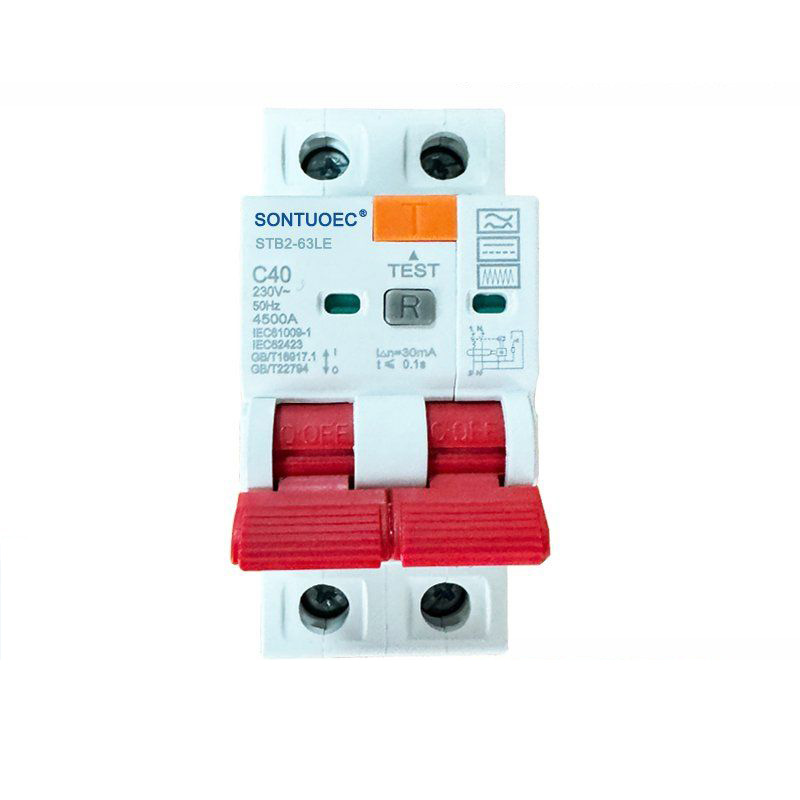

Mudell:STB2-63LE

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

	Standard	Unità	IEC / EN 61009-1
Elettriku karatteristiċi	Mod		Tip elettroniku
	Tip (forma tal-mewġ tad-dinja tnixxija sensata)		U, u
	Rilaxx termo-manjetiku karatteristika		B, c, d
	Ln kurrenti nominali	A	6,10,16,20,25,32,40; 63,80a
	Arbli	P	1p + n, 3p + n
	Vultaġġ nominali ue	V	AC 230, 400
	Sensittività klassifikata i △ n	A	0.01, 0.03, 0.1, 0.3, 0.5
	Rated Residual Making and Breaking Kapaċità L △ m	A	500
	Kapaċità ta 'ċirkwit qasir ikklassifikat ICN	A	6000
	Break Time Taħt I △ N	S	≤0.1
	Frekwenza nominali	Hz	50/60
	Impulsewithstand ratat Vultaġġ (1.2 / 50) UIMP	V	4000
	Vultaġġ tat-test dielettriku fi Ind.freq għal 1min	kv	2
	UI tal-Vultaġġ tal-Insulazzjoni	V	250
	Grad ta 'tniġġis		2
Mekkaniku karatteristiċi	Ħajja elettrika		4000
	Ħajja mekkanika		10000
	Indikatur tal-kurrent tal-ħsara		IVA
	Grad ta 'protezzjoni		IP20
	Temperatura ambjentali (bil-medja ta 'kuljum≤35ºC)	ºC	-5 ~ + 40 (applikazzjoni speċjali jekk jogħġbok irreferi għal Korrezzjoni tal-Kumpens għat-Temperatura)
	Temperatura tal-ħażna	ºC	-25 ~ + 70
Installazzjoni	Tip ta 'konnessjoni terminali		Busbar / tip tal-kejbil / pin busbar
	Daqs tat-terminal ta 'fuq / qiegħ għal kejbil	mm2	25
	Daqs tat-terminal ta 'fuq / qiegħ għal kejbil	AWG	18-5
	Daqs tat-terminal ta 'fuq / qiegħ għal busbar	mm2	25
	Daqs tat-terminal ta 'fuq / qiegħ għal busbar	AWG	18-3
	Immuntar		Fuq DIN Rail EN 60715 (35mm) permezz ta 'mezzi Ta 'apparat tal-klipp veloċi
	Konnessjoni		Minn fuq

Karatteristiċi u parametri ewlenin

Karatteristiċi ta 'Azzjoni: 2P RCBO Tip għandu funzjoni ta' protezzjoni ta 'kurrent residwu, meta l-kurrent residwu (i.e. kurrent ta' tnixxija) fiċ-ċirkwit jilħaq valur issettjat minn qabel, is-salvavita se taġixxi malajr biex tnaqqas iċ-ċirkwit biex tevita inċidenti ta 'xokk elettriku u nirien elettriċi.

Kurrent Rated: Jiddependi fuq il-mudell u l-ispeċifikazzjonijiet speċifiċi, il-firxa kurrenti nominali ta '2p RCBO A tip tista' tvarja, iżda ġeneralment tinkludi firxa wiesgħa ta 'speċifikazzjonijiet bħal 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, 80a, u l-bqija.

Vultaġġ Rated: It-tip ta '2p rcbo A huwa tipikament ikklassifikat f'240V AC għal ambjenti elettriċi domestiċi u kummerċjali.

Frekwenza nominali: Il-frekwenza nominali ta 'dan is-salvavita ġeneralment hija 50 / 60Hz, li taqbel mal-frekwenza tal-provvista tal-enerġija f'ħafna pajjiżi u reġjuni.

Kapaċità ta 'Ċirkuwitu Qasir Rated: It-tip ta' 2p RCBO għandu kapaċità ta 'ċirkwit qasir b'valur għoli, bħal 6KA jew 10KA, li huwa kapaċi jiflaħ xokkijiet ta' kurrent kbar mingħajr ħsara fil-każ ta 'difett ta' ċirkwit qasir.

Kurrent ta 'azzjoni ta' tnixxija: Il-kurrent ta 'azzjoni ta' tnixxija ta 'dan is-salvavita ġeneralment huwa 30mA jew inqas, li jissodisfa r-rekwiżiti tal-Kummissjoni Elettroteknika Internazzjonali (IEC) u l-istandards nazzjonali rilevanti, u jista' jipproteġi b'mod effettiv is-sigurtà personali.

RCBO huwa prinċipalment użat f'AC 50Hz (60Hz), vultaġġ nominali 230 / 400V, sistema ta 'distribuzzjoni tat-terminal ta' vultaġġ baxx ta 'kurrent sa 40a. RCBO huwa ugwali mal-funzjoni MCB + RCD; Jintuża għall-protezzjoni ta 'xokk elettriku u protezzjoni ta' kuntatt indirett uman, protezzjoni ta 'tagħmir elettriku meta l-korp tal-bniedem li jmissu l-elettriku jew il-kurrent ta' tnixxija ta 'netwerk elettriku jaqbeż il-valur stipulat, u żejjed ta' tagħbija u protezzjoni ta 'ċirkwit qasir; Jista 'jkun ukoll operatur mhux frekwenza fiċ-ċirkwit, użat b'mod selvaġġ fid-distrett residenzjali u kummerċjali. Huwa jikkonforma mal-istandard ta 'IEC61009-1.

Applikazzjoni u installazzjoni

Applikazzjoni: 2P RCBO Tip huwa adattat għall-protezzjoni ta 'ċirkwiti ta' distribuzzjoni ta 'l-enerġija li jeħtieġu kontroll simultanju kemm ta' wajers tan-nar kif ukoll ta 'żero, bħal dawl, sokits, arja kondizzjonata u ċirkwiti oħra f'postijiet domestiċi, kummerċjali, industrijali u oħra.

Installazzjoni: Is-salvavita ġeneralment tadotta l-immuntar simmetriku din-rail jew immuntar tal-pannell, li huwa konvenjenti għal installazzjoni u tneħħija ta 'malajr fil-kaxxa tad-distribuzzjoni jew kabinett ta' distribuzzjoni.

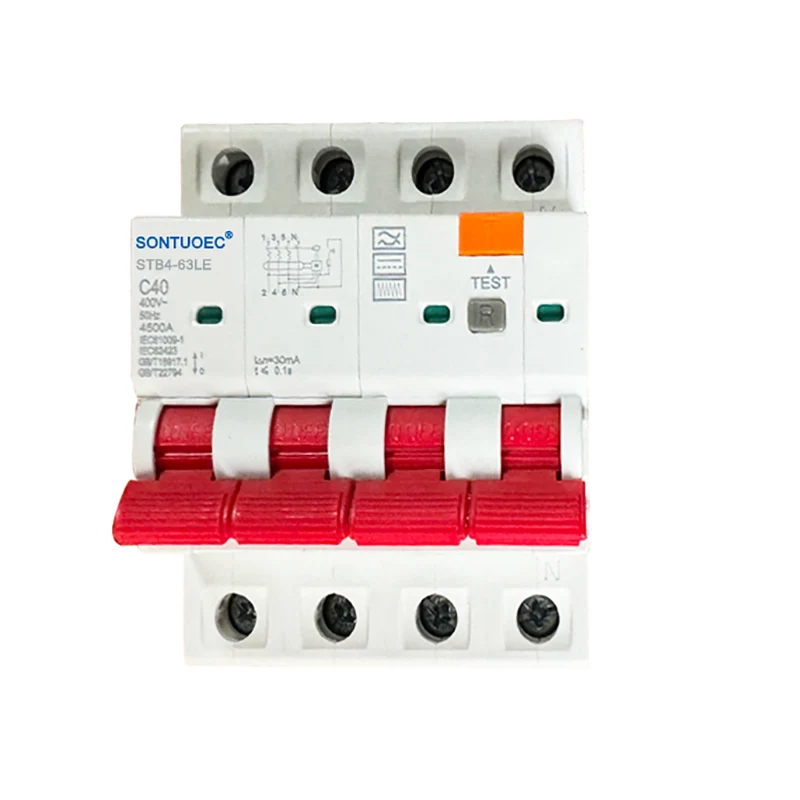

WIRING: 4P RCBO Tip huwa flessibbli fil-wajers u jista 'jkun imqabbad ma' ċirkwiti bi tliet fażijiet bi tliet fażijiet, bi tliet fażijiet b'erba 'wajers jew b'fażi waħda. Meta tkun wajers, żgura li n-nar, iż-żero u l-wajers tad-dinja huma konnessi sewwa biex jevita r-riskju ta 'xokk elettriku u nar elettriku.

2P RCBO A Type
