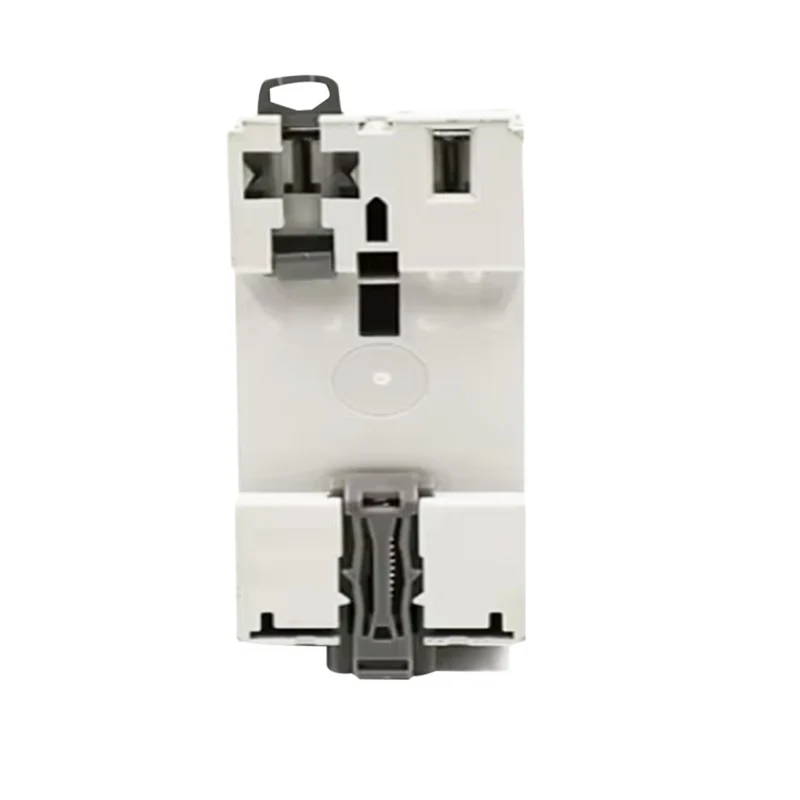

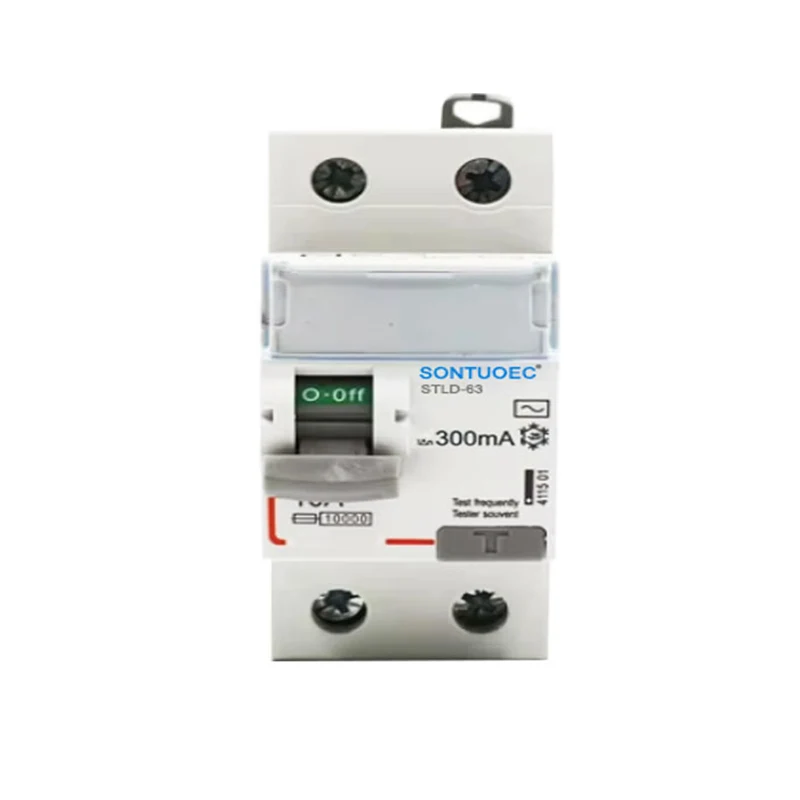

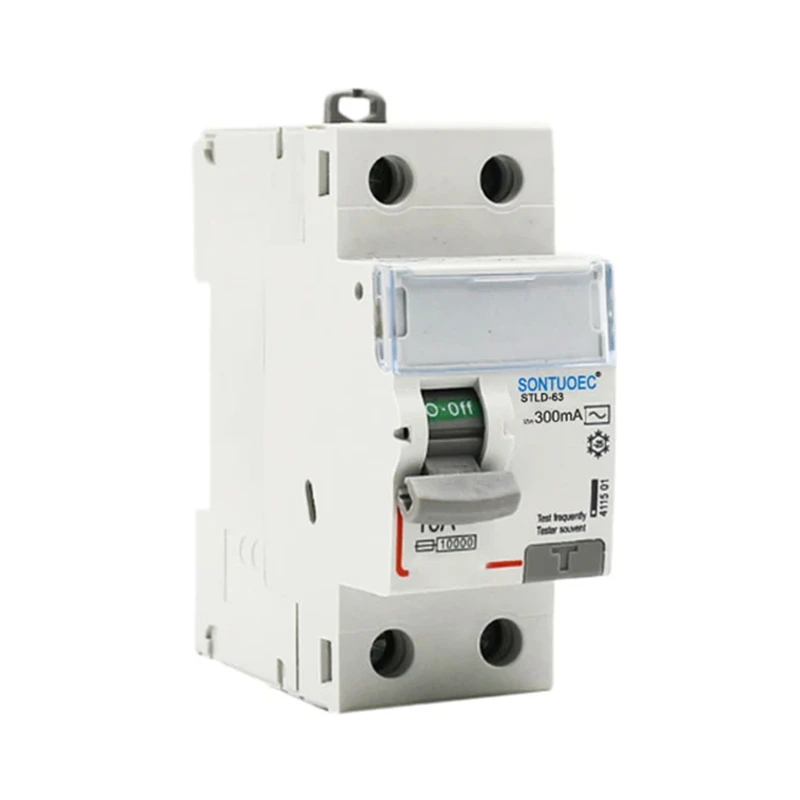

2P 63A / 30MA RCD AC TIP

Il-prinċipju operattiv tat-tip AC 2P 63A / 30MA RCD huwa bbażat fuq it-transformer tal-kurrent residwu. Meta kurrent żbilanċjat (i.e. tnixxija) iseħħ f'sistema elettrika, it-transformer tal-kurrent residwu jiskopri dan il-kurrent żbilanċjat u jiġġenera fluss manjetiku proporzjonali mal-kurrent ta 'tnixxija. Dan il-fluss manjetiku jqajjem il-mekkaniżmu ta 'rilaxx intern ta' RCD, u jikkawża li l-RCD tnaqqas malajr il-provvista ta 'enerġija.

Ibgħat Inkjesta

Deskrizzjoni tal-prodott

Mudell:	Tip elettro-manjetiku; Tip elettroniku
Standard	IEC 61008-1
Karatteristiċi kurrenti residwi:	U, u

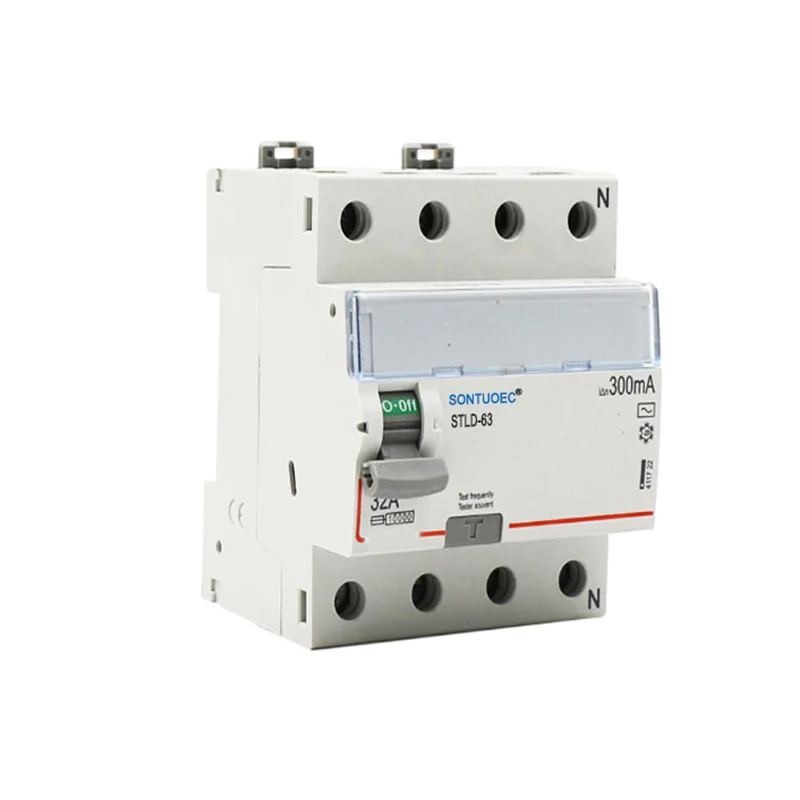

Pol Nru.:	2p, 4p
Kurrent Rated:	16A, 25A, 32A, 40A, 63A;
Vultaġġ Rated:	230 / 400V AC
Frekwenza nominali:	50 / 60Hz
Kurrent Residwali Rated Iδn:	10ma, 30mA, 100mA, 300mA, 500MA
Kurrenti Residwali Residwali Mhux Operattiv I ΔNO:	≤0.5iΔN
Kurrent ta 'Ċirkuwitu Qasir Kundizzjonat Inc:	6000A
Ċirkuwitu qasir ta 'Residenti Residenti Kondizzjonat IδC kurrenti:	6000A
It-tul tat-tgerbib:	Tripping istantanju≤0.1sec
Firxa kurrenti tat-tgerbib residwu:	0.5iΔN ~ Iδn
Reżistenza elettro-mekkanika:	4000 ċiklu
Torque ta 'qfil:	2.0nm
Terminal tal-Konnessjoni:	Terminal tal-pilastru terminali bil-kamin bi morsa
Installazzjoni:	Immuntar tal-Ferrovija ta '35mm Din

Kunċett bażiku

 2p: Jindika li dan l-RCD (apparat ta 'kurrent residwu) huwa swiċċ bipolari, i.e., jista' jikkontrolla t-tneħħija ta 'żewġ linji fl-istess ħin. Dan id-disinn ġeneralment jintuża fejn kemm il-fażi kif ukoll il-linji żero jeħtieġ li jinqatgħu fl-istess ħin biex jiġi żgurat li ċ-ċirkwit jista 'jinqata' kompletament f'każ ta 'tnixxija jew difett, li jipprevjeni inċidenti ta' sigurtà bħal elettrokuzzjoni jew nirien elettriċi.

 63A: Jindika li l-RCD huwa kklassifikat fi 63 amps. Il-kurrent nominali huwa l-valur kurrenti massimu li l-RCD jista 'jġorr kontinwament mingħajr ma jikkawża sħana żejda jew ħsara. F'applikazzjonijiet prattiċi, il-kurrent ratat xieraq għandu jintgħażel skont it-tagħbija tas-sistema elettrika.

 30mA: Jindika li l-kurrent ta 'azzjoni ta' tnixxija ta 'dan l-RCD huwa 30 mA. Il-kurrent ta 'azzjoni ta' tnixxija huwa l-valur kurrenti minimu li fih l-RCD jiskopri l-kurrent ta 'tnixxija u jqanqal azzjoni. Meta l-kurrent ta 'tnixxija fis-sistema elettrika jaqbeż dan il-valur, l-RCD se tnaqqas malajr il-provvista ta' enerġija biex tipproteġi s-sigurtà personali u tipprevjeni inċidenti bħal nirien elettriċi.

 RCD: Apparat ta 'kurrent residwu huwa apparat ta' sigurtà elettrika użat biex jikxef kurrent residwu (i.e. kurrent ta 'tnixxija) f'sistema elettrika u aqta' l-provvista ta 'enerġija. Huwa użat ħafna f'diversi sistemi elettriċi ta 'vultaġġ baxx biex jipprovdu protezzjoni komprensiva għal tagħmir elettriku u persunal.

 Tip AC: Jindika li dan l-RCD huwa adattat għal sistemi ta 'kurrent alternanti (AC). Il-kurrent alternattiv (AC) huwa mod komuni ta 'trasmissjoni ta' l-elettriku u huwa kkaratterizzat minn bidliet perjodiċi fid-direzzjoni tal-vultaġġ u l-kurrent meta mqabbel mal-kurrent dirett (DC). Għalhekk, meta tagħżel RCD, il-mudell xieraq għandu jintgħażel abbażi tat-tip ta 'sistema elettrika (AC jew DC).

1. Ipprovdi protezzjoni kontra t-tort tad-dinja / kurrent ta 'tnixxija u funzjoni ta' iżolament

2. Kurrent ta 'ċirkwit qasir għoli li jiflaħ għall-kurrent

3. Applikabbli għat-terminal u l-konnessjoni tal-busbar tat-tip Pin / Fork

4. Mgħammar b'terminals ta 'konnessjoni protetti tas-swaba'

5. Skonnettja l-Automatikament iċ-ċirkwit meta sseħħ il-kurrent ta 'difett / tnixxija tad-dinja u taqbeż is-sensittività nominali

6.Dependenti tal-provvista tal-enerġija u l-vultaġġ tal-linja, u ħielsa minn interferenza esterna, varjazzjoni ta 'vultaġġ. ---------- Wajer ta 'Konnessjoni ta' Daqs Kbir (kejbil ta 'konnessjoni ta' 35mm)

2P 63A/30mA RCD AC Type
